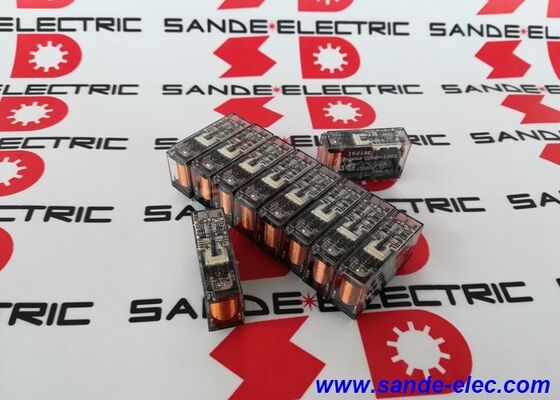

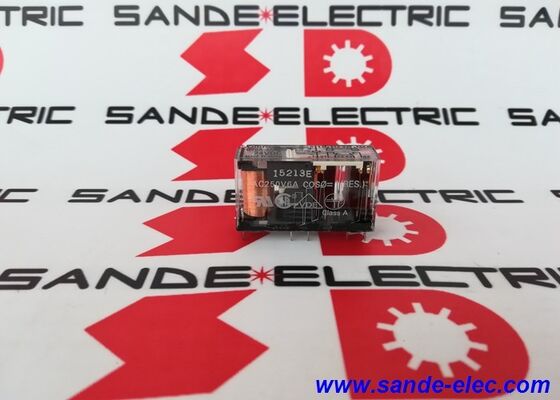

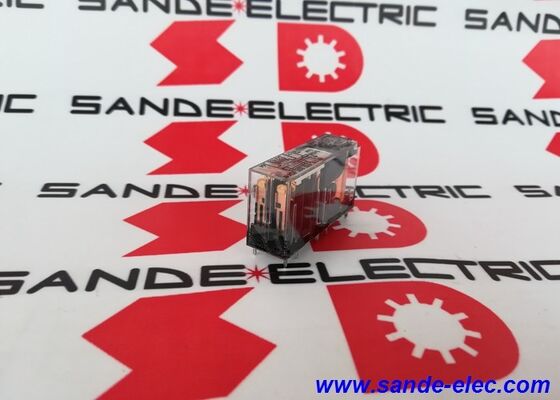

G7SA-2A2B DC24V OMRON G7SA-2A2B Αναμεταδότης ασφαλείας 24VDC 6A Plc Μοντέλο Νέο και πρωτότυπο

Omron G7SA-2A2B DC24 | Ρελέ ασφαλείας — 2 NO / 2 NC / 6A / 24V DC Coil / Forcly Guided Contacts / EN 50205

Αναγκαστικά καθοδηγούμενες επαφές — Η κρίσιμη λειτουργία σχεδίασης για την ασφάλεια

Το G7SA-2A2B δεν είναι τυπικό ρελέ. Το καθοριστικό του χαρακτηριστικό είναι ο μηχανισμός επαφής με βίαιη καθοδήγηση (μηχανικά συνδεδεμένος), ο οποίος είναι το χαρακτηριστικό που επιτρέπει τη χρήση σε κυκλώματα ασφαλείας μηχανών.

Σε ένα τυπικό ρελέ, οι κανονικά ανοιχτές και κανονικά κλειστές επαφές μπορούν θεωρητικά να κλείνουν ταυτόχρονα εάν μια επαφή συγκολληθεί ή ένα ελατήριο αποτύχει - μια κατάσταση που ένα κύκλωμα ασφαλείας που βασίζεται στην κατάσταση επαφής NC δεν μπορεί να ανιχνεύσει. Στο G7SA με βίαια καθοδηγούμενες επαφές, οι επαφές NO και NC συνδέονται μηχανικά: εάν οποιαδήποτε επαφή NO είναι συγκολλημένη κλειστή, οι επαφές NC εμποδίζονται φυσικά να κλείσουν και αντίστροφα. Αυτή η αμοιβαία εξαίρεση επιβάλλεται μηχανικά, δεν εξαρτάται από το λογισμικό ή την ηλεκτρική κατάσταση του ρελέ.

Αυτή η μηχανική εγγύηση είναι που κάνει το G7SA-2A2B κατάλληλο για παρακολούθηση σε μονάδες ρελέ ασφαλείας και λογικά συστήματα ασφαλείας. Ένας ελεγκτής ασφαλείας μπορεί να παρακολουθεί τις επαφές NC για να επιβεβαιώσει ότι οι επαφές NO δεν είναι συγκολλημένες — παρέχοντας την πραγματική κατάσταση σε επίπεδο υλικού της κατάστασης του ρελέ.

Βασικές Προδιαγραφές

Εφαρμογή σε κυκλώματα ασφαλείας

Το G7SA-2A2B χρησιμοποιείται ως ρελέ εξόδου σε κυκλώματα ασφαλείας όπου οι επαφές μεταφέρουν κρίσιμη για την ασφάλεια ισχύ μηχανής — τα κυκλώματα μεταγωγής που ενεργοποιούν ή απενεργοποιούν μια επικίνδυνη λειτουργία μηχανής. Οι κοινές εφαρμογές περιλαμβάνουν:

• Διακόπτης εξόδου κλειδώματος πόρτας σε συστήματα φύλαξης μηχανών
• Επαφές εξόδου κυκλώματος E-stop
• Εναλλαγή εξόδου φωτιστικού και χαλιού ασφαλείας
• Ρελέ εξόδου κυκλώματος ελέγχου δύο χεριών

Το ρελέ λειτουργεί σε συνδυασμό με μονάδα ρελέ ασφαλείας ή PLC ασφαλείας που παρακολουθεί τις επαφές ανάδρασης. Οι δύο επαφές NC παρέχουν το κανάλι ανάδρασης — ο ελεγκτής ασφαλείας τις διαβάζει για να επιβεβαιώσει ότι το ρελέ έχει απενεργοποιηθεί σωστά πριν επιτρέψει την επανεκκίνηση.

Η υποδοχή βύσματος της σειράς P7SA επιτρέπει την αντικατάσταση του G7SA-2A2B χωρίς να ενοχλείται η καλωδίωση πεδίου — η καλωδίωση παραμένει στην υποδοχή και η μονάδα ρελέ εναλλάσσεται. Αυτό είναι ένα πρακτικό ζήτημα συντήρησης σε πίνακες όπου η αντικατάσταση ρελέ χωρίς τροποποίηση καλωδίωσης μειώνει την προσπάθεια επαναλειτουργίας.

FAQ

Ε1: Τι κάνει το G7SA-2A2B "ρελέ ασφαλείας" αντί για τυπικό ρελέ;

Ο μηχανισμός επαφής με βίαιη καθοδήγηση συνδέει φυσικά τα σετ επαφών NO και NC, ώστε να μην μπορούν να καταλαμβάνουν ταυτόχρονα την ίδια κατάσταση. Εάν μια επαφή NO κλείσει, οι επαφές NC εμποδίζονται μηχανικά από το κλείσιμο — αυτή η αμοιβαία εξαίρεση επιβάλλεται στο υλικό και όχι στο λογισμικό. Αυτό επιτρέπει σε έναν ελεγκτή ασφαλείας να παρακολουθεί τις επαφές NC και να ανιχνεύει μια συγκολλημένη επαφή NO, κάτι που δεν είναι δυνατό με ένα τυπικό ρελέ. Αυτή είναι η θεμελιώδης απαίτηση για χρήση ρελέ στις αρχιτεκτονικές ασφαλείας IEC 62061 και ISO 13849.

Ε2: Μπορεί το G7SA-2A2B να τοποθετηθεί απευθείας σε PCB;

Ναί. Η διάταξη ακροδεκτών έχει σχεδιαστεί για άμεση συγκόλληση PCB, με τη διάταξη των ακροδεκτών βελτιστοποιημένη για τυπικό σχεδιασμό PCB. Για εφαρμογές τοποθέτησης σε πάνελ, οι υποδοχές ακροδεκτών push-in της σειράς P7SA δέχονται απευθείας το G7SA-2A2B και παρέχουν ακροδέκτες καλωδίωσης πεδίου με βιδωτό ή ελατήριο χωρίς συγκόλληση.

Ε3: Ποιο είναι το εύρος λειτουργίας της τάσης πηνίου;

Η ονομαστική τάση του πηνίου είναι 24V DC. Το ρελέ είναι εγγυημένο ότι ενεργοποιείται (κλείνει) στα 18 V DC και άνω, και εγγυημένο ότι απενεργοποιείται (ανοίγει) στα 2,4 V DC και κάτω. Οι παρατεταμένες τάσεις πηνίου πάνω από 26,4 V DC κινδυνεύουν με μόνιμη ζημιά στο πηνίο. Το εύρος λειτουργίας 18–26,4 V DC δέχεται τυπικές ανοχές ρύθμισης τροφοδοσίας 24 V DC.

Ε4: Μπορούν οι επαφές NC και NO να αλλάξουν διαφορετικές τάσεις κυκλώματος;

Ναί. Κάθε σετ επαφών είναι ανεξάρτητο — οι δύο επαφές NO και οι δύο επαφές NC αλλάζουν ανεξάρτητα τα αντίστοιχα φορτία κυκλώματος τους. Ένα σετ επαφών NO μπορεί να αλλάξει φορτίο 230V AC ενώ οι επαφές NC λειτουργούν σε κύκλωμα ανάδρασης 24V DC. Η απομόνωση του ρελέ μεταξύ των κυκλωμάτων επαφής επιτρέπει διαφορετικές τάσεις κυκλώματος στο ίδιο ρελέ.

Ε5: Ποια είναι η διαφορά μεταξύ του G7SA-2A2B και του G7SA-3A1B;

Και οι δύο ανήκουν στην οικογένεια Omron G7SA με επαφές με βίαια καθοδήγηση και την ίδια τρέχουσα βαθμολογία. Το 2A2B παρέχει 2 επαφές NO και 2 NC (4-πόλων). το 3A1B παρέχει 3 επαφές NO και 1 NC (4-πόλων). Ο συνδυασμός επαφών επιλέγεται με βάση την απαίτηση του κυκλώματος ασφαλείας για επαφές NO (εναλλαγή φορτίου) και NC (παρακολούθηση ανάδρασης). Τα περισσότερα κυκλώματα ασφαλείας δύο καναλιών χρησιμοποιούν το 2A2B για να παρέχουν ανάδραση επαφές NC και από τα δύο ρελέ εξόδου.
