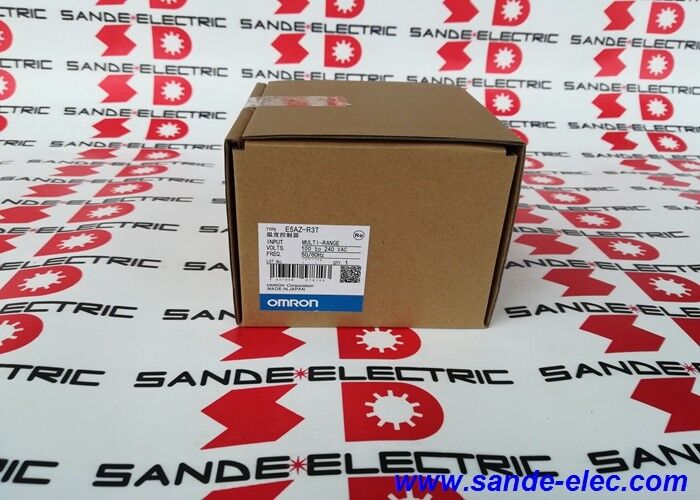

Νέος πρωτότυπος ψηφιακός ελεγκτής θερμοκρασίας PID Omron E5AZ-R3T

Omron E5AZ-R3T | Ψηφιακός Ελεγκτής Θερμοκρασίας Σειράς E5AZ 1/4 DIN — Καθολική Είσοδος (TC/RTD), Ρελέ Εξόδου, 3 Έξοδοι Συναγερμού, 100–240VAC, 96×96×78mm, Δειγματοληψία 250ms

Επισκόπηση

Ο Omron E5AZ-R3T είναι ένας ψηφιακός ελεγκτής θερμοκρασίας 1/4 DIN από τη σειρά E5AZ της Omron — ο ελεγκτής μεγέθους 96×96mm που βρίσκεται στη μέση της οικογένειας ελεγκτών E5_Z της Omron, πάνω από τον συμπαγή 1/16 DIN (E5CZ) και δίπλα στον μισού μεγέθους 1/8 DIN (E5EZ). Ο E5AZ-R3T είναι η παραλλαγή εξόδου ρελέ με τρεις εξόδους συναγερμού — το R στην ονομασία υποδεικνύει έξοδο ελέγχου ρελέ, και το 3T προσδιορίζει τρία σημεία συναγερμού.

Οι ελεγκτές θερμοκρασίας αυτού του τύπου φαίνονται απλοί — διαβάζουν έναν αισθητήρα, τον συγκρίνουν με ένα σημείο ρύθμισης και ενεργοποιούν ή απενεργοποιούν μια έξοδο για να ρυθμίσουν τη θερμοκρασία. Αλλά η μηχανική μέσα σε έναν ικανό ελεγκτή όπως ο E5AZ-R3T πηγαίνει πολύ παραπέρα από αυτή την απλή περιγραφή.

Η καθολική βαθμίδα εισόδου δέχεται μια ευρεία γκάμα τύπων αισθητήρων — οκτώ ή περισσότερους τύπους θερμοστοιχείων και τις τυπικές οικογένειες πλατίνας RTD — χωρίς να απαιτείται υλικό ειδικό για τον αισθητήρα.

Ο αλγόριθμος PID υπολογίζει συνεχώς αναλογικές, ολοκληρωτικές και παραγωγικές διορθώσεις στον χρόνο κύκλου εξόδου, διατηρώντας σταθερή τη θερμοκρασία μέσω αλλαγών φορτίου και περιβαλλοντικών διαταραχών που ο έλεγχος ON/OFF θα παρακολουθούσε αντιδραστικά.

Οι τρεις έξοδοι συναγερμού χειρίζονται λειτουργίες παρακολούθησης διεργασιών ανεξάρτητα από τον κύριο βρόχο ελέγχου.

Η περίοδος δειγματοληψίας 250ms είναι σημαντικά ταχύτερη από τους ελεγκτές θερμοκρασίας παλαιότερης γενιάς, οι οποίοι συνήθως δειγματοληπτούσαν σε διαστήματα 500ms.

Το μισό του χρόνου δειγματοληψίας βελτιώνει την ικανότητα του ελεγκτή να ανιχνεύει και να ανταποκρίνεται σε γρήγορες αλλαγές θερμοκρασίας — σχετικό σε εφαρμογές όπου η αδράνεια του θερμαντήρα είναι χαμηλή ή όπου οι δυναμικές της διεργασίας αλλάζουν γρήγορα, όπως η θερμοσυγκόλληση λεπτού φιλμ ή οι θάλαμοι επεξεργασίας ημιαγωγών.

Βασικές Προδιαγραφές

Καθολική Είσοδος — Ένας Ελεγκτής για Πολλούς Τύπους Αισθητήρων

Η καθολική είσοδος του E5AZ-R3T είναι ένα από τα πιο πρακτικά πολύτιμα χαρακτηριστικά του για τους διευθυντές συντήρησης και τους σχεδιαστές αποθεμάτων ανταλλακτικών.

Σε ένα εργοστάσιο με πολλαπλές μηχανές και πολλαπλές ζώνες θερμοκρασίας — κάποιες που χρησιμοποιούν θερμοστοιχεία τύπου Κ επειδή καλύπτουν ένα ευρύ φάσμα θερμοκρασιών οικονομικά, κάποιες που χρησιμοποιούν τύπου J επειδή ταιριάζουν σε εφαρμογές επεξεργασίας τροφίμων χαμηλότερης θερμοκρασίας, κάποιες που χρησιμοποιούν RTD Pt100 επειδή η ακρίβεια έχει σημασία — ένας μη καθολικός ελεγκτής θερμοκρασίας θα απαιτούσε την αποθήκευση ξεχωριστών μοντέλων για κάθε τύπο αισθητήρα.

Ένας ελεγκτής καθολικής εισόδου όπως ο E5AZ-R3T καλύπτει όλα αυτά από ένα μόνο ανταλλακτικό.

Ο τύπος εισόδου διαμορφώνεται από μια ρύθμιση παραμέτρου, όχι από καλώδια άλτης ή διαφορετικές πλακέτες κυκλωμάτων. Όταν εγκαθίσταται ένας ελεγκτής αντικατάστασης, ο τύπος αισθητήρα επιλέγεται από ένα μενού στην μπροστινή όψη του ελεγκτή (ή προγραμματίζεται μέσω σειριακής επικοινωνίας), και ο ελεγκτής προσαρμόζει τη γραμμικοποίηση, την κλίμακα εμφάνισης και το εύρος συναγερμού του αναλόγως.

Αυτός ο επιλέξιμος μέσω λογισμικού τύπος εισόδου σημαίνει επίσης ότι εάν μια ζώνη θερμοκρασίας μιας μηχανής επανασχεδιαστεί για να χρησιμοποιεί διαφορετικό τύπο αισθητήρα, το ίδιο υλικό ελεγκτή μπορεί να επαναδιαμορφωθεί αντί να αντικατασταθεί.

Ο ελεγκτής εμφανίζει τη θερμοκρασία σε βαθμούς Κελσίου ή Φαρενάιτ, επιλέξιμο μέσω παραμέτρου.

Τρεις Έξοδοι Συναγερμού — Ανεξάρτητη Παρακολούθηση Διεργασιών

Οι τρεις έξοδοι συναγερμού στον E5AZ-R3T παρέχουν διαμορφώσιμες λειτουργίες συναγερμού που παρακολουθούν τις συνθήκες διεργασίας ανεξάρτητα από την κύρια έξοδο ελέγχου θερμοκρασίας. Κάθε έξοδος συναγερμού μπορεί να διαμορφωθεί για διαφορετικούς τύπους συναγερμού από τις ρυθμίσεις παραμέτρων του ελεγκτή:

Συναγερμός ανώτερου ορίου: Ο συναγερμός ενεργοποιείται όταν η θερμοκρασία διεργασίας υπερβαίνει ένα καθορισμένο όριο πάνω από το σημείο ρύθμισης ή πάνω από ένα απόλυτο όριο θερμοκρασίας — προστατεύοντας τον εξοπλισμό ή το προϊόν από υπερθέρμανση.

Συναγερμός κατώτερου ορίου: Ο συναγερμός ενεργοποιείται όταν η θερμοκρασία πέφτει κάτω από ένα καθορισμένο όριο — ανιχνεύοντας βλάβη θερμαντήρα, διακοπή διεργασίας ή εισαγωγή ψυχρής τροφοδοσίας.

Συναγερμοί απόκλισης: Ο συναγερμός ενεργοποιείται όταν η θερμοκρασία αποκλίνει από το σημείο ρύθμισης κατά περισσότερο από μια διαμορφωμένη ποσότητα προς οποιαδήποτε κατεύθυνση — ανιχνεύοντας απώλεια ελέγχου χωρίς να απαιτούνται ξεχωριστές τιμές ορίου.

Συναγερμοί απόλυτης τιμής: Το όριο συναγερμού είναι μια απόλυτη τιμή θερμοκρασίας αντί για απόκλιση από το σημείο ρύθμισης.

Με τρεις ανεξάρτητες εξόδους συναγερμού, ένας μόνο E5AZ-R3T μπορεί να παρέχει ταυτόχρονα: έναν συναγερμό προειδοποίησης απόκλισης διεργασίας (μικρή απόκλιση από το σημείο ρύθμισης), έναν συναγερμό έκτακτης ανάγκης απόκλισης διεργασίας (μεγάλη απόκλιση) και έναν συναγερμό υψηλού απόλυτου ορίου — τρία επίπεδα προστασίας διεργασίας από έναν ελεγκτή.

Έξοδος Μεταφοράς — Ενσωμάτωση με Καταγραφείς και SCADA

Η έξοδος μεταφοράς στον E5AZ-R3T επανεκπέμπει την μετρούμενη τιμή διεργασίας ως αναλογικό σήμα (ρεύμα ή τάση, διαμορφώσιμο) ανάλογο της θερμοκρασίας.

Αυτή η αναλογική έξοδος συνδέεται με έναν καταγραφέα ταινίας, έναν χάρτινο καταγραφέα, μια κάρτα αναλογικής εισόδου DCS/SCADA ή ένα σύστημα απόκτησης δεδομένων ενός εποπτικού υπολογιστή — επιτρέποντας την καταγραφή του προφίλ θερμοκρασίας με την πάροδο του χρόνου ανεξάρτητα από την δική του οθόνη του ελεγκτή.

Σε εφαρμογές επικύρωσης διεργασιών — φαρμακευτική παραγωγή, τεκμηρίωση ασφάλειας τροφίμων, παραγωγή ιατρικών συσκευών — η συνεχής καταγραφή θερμοκρασίας με έναν βαθμονομημένο ανεξάρτητο καταγραφέα είναι συχνά κανονιστική απαίτηση.

Η έξοδος μεταφοράς του E5AZ-R3T επιτρέπει αυτή την ανεξάρτητη καταγραφή χωρίς τροποποίηση της εγκατάστασης του αισθητήρα ή προσθήκη ξεχωριστού οργάνου μέτρησης.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του E5AZ-R3T και του E5AZ-R3MT, και ποιο πρέπει να επιλεγεί;

Ο E5AZ-R3T είναι το τυπικό μοντέλο χωρίς λειτουργία χειροκίνητης εξόδου. Ο E5AZ-R3MT προσθέτει δυνατότητα χειροκίνητης εξόδου — ο χειριστής μπορεί να παρακάμψει τον αλγόριθμο PID και να ορίσει χειροκίνητα την τιμή εξόδου (π.χ., κύκλος λειτουργίας 50%) ανεξάρτητα από τον αυτόματο βρόχο ελέγχου.

Η χειροκίνητη έξοδος είναι χρήσιμη κατά την έναρξη λειτουργίας (για επαλήθευση της απόκρισης του θερμαντήρα και του ενεργοποιητή πριν από την ενεργοποίηση του αυτόματου ελέγχου), κατά την αντιμετώπιση προβλημάτων (για να διατηρηθεί η έξοδος σε σταθερή τιμή κατά τη διάγνωση της διεργασίας) και σε εφαρμογές όπου η προσωρινή χειροκίνητη παράκαμψη είναι απαίτηση της διεργασίας.

Για τυπικό αυτόματο έλεγχο θερμοκρασίας χωρίς ανάγκες χειροκίνητης παράκαμψης, ο R3T είναι επαρκής.

Ε2: Μπορεί ο E5AZ-R3T να επικοινωνήσει με PLC ή υπολογιστή για αλλαγές σημείου ρύθμισης εξ αποστάσεως;

Ο τυπικός E5AZ-R3T δεν περιλαμβάνει ενσωματωμένη διεπαφή σειριακής επικοινωνίας. Η δυνατότητα επικοινωνίας μπορεί να προστεθεί εγκαθιστώντας μια συμβατή Μονάδα Επιλογής (όπως η E53-AZR) στην υποδοχή μονάδας επιλογής του ελεγκτή, η οποία παρέχει επικοινωνία RS-485 CompoWay/F ή Modbus.

Με την επιλογή επικοινωνίας, τα σημεία ρύθμισης, τα όρια συναγερμού, οι τιμές διεργασίας και η κατάσταση του ελεγκτή μπορούν να διαβαστούν και να γραφτούν εξ αποστάσεως από ένα σύστημα SCADA, PLC ή PC χωρίς παρέμβαση χειριστή στην μπροστινή όψη του ελεγκτή.

Ε3: Τι είναι η αυτόματη ρύθμιση και πότε πρέπει να ενεργοποιείται;

Η αυτόματη ρύθμιση είναι μια ενσωματωμένη λειτουργία υπολογισμού παραμέτρων PID. Όταν ενεργοποιείται από τον χειριστή, ο ελεγκτής εφαρμόζει μια αλλαγή βήματος στην έξοδο και μετρά την απόκριση της θερμοκρασίας — παρατηρώντας τον χρόνο καθυστέρησης, τον χρόνο ανόδου και τα χαρακτηριστικά υπέρβασης.

Από αυτήν την απόκριση, υπολογίζει τις τιμές αναλογικής ζώνης, ολοκληρωτικού χρόνου και παραγωγικού χρόνου που θα παρέχουν σταθερό, ευαίσθητο έλεγχο για αυτόν τον συγκεκριμένο συνδυασμό διεργασίας και θερμαντήρα.

Η αυτόματη ρύθμιση πρέπει να εκτελείται κατά την αρχική έναρξη λειτουργίας και μετά από οποιαδήποτε σημαντική αλλαγή στη διεργασία — νέα θερμαντικά στοιχεία, αλλαγή θερμικού φορτίου, διαφορετικό προϊόν — επειδή οι βέλτιστες παράμετροι PID εξαρτώνται από την πραγματική θερμική δυναμική της διεργασίας.

Ε4: Η έξοδος ρελέ έχει ονομαστική τιμή 250VAC. Μπορεί να οδηγήσει απευθείας μια πηνίο επαφέτη θερμαντήρα 230VAC;

Η έξοδος ρελέ του E5AZ-R3T έχει ονομαστική τιμή για ωμικά φορτία στα 250VAC και 5A μέγιστο. Η οδήγηση ενός πηνίου επαφέτη απευθείας από την έξοδο ρελέ του ελεγκτή είναι γενικά αποδεκτή εάν το ρεύμα εκκίνησης του πηνίου του επαφέτη είναι εντός της ονομαστικής ικανότητας μεταγωγής του ρελέ.

Ωστόσο, η ηλεκτρική ζωή του ρελέ (αριθμός κύκλων μεταγωγής) μειώνεται από επαγωγικά φορτία.

Για μακροπρόθεσμη αξιοπιστία σε εφαρμογές υψηλού κύκλου — όπου ο ελεγκτής θερμοκρασίας μεταγωγεί χιλιάδες φορές την ημέρα — ένα SSR (Ημιαγωγικό Ρελέ) ή μια ενδιάμεση μονάδα ρελέ μεταξύ της εξόδου E5AZ-R3T και του επαφέτη παρέχει βελτιωμένη ζωή μεταγωγής.

Η παραλλαγή εξόδου τάσης E5AZ-Q3T είναι ειδικά σχεδιασμένη για να οδηγεί απευθείας SSRs.

Ε5: Ποιο είναι το μέγεθος της κοπής πάνελ που απαιτείται για την τοποθέτηση του E5AZ-R3T;

Ο E5AZ-R3T απαιτεί κοπή πάνελ 92 × 92mm. Η μπροστινή όψη του ελεγκτή είναι 96 × 96mm, η οποία επικαλύπτει την επιφάνεια του πάνελ γύρω από την κοπή. Το βάθος τοποθέτησης πίσω από την όψη του πάνελ είναι 78mm — ο ελεγκτής προεξέχει 78mm μέσα στο πάνελ.

Η τυπική τοποθέτηση σε ράγα DIN δεν χρησιμοποιείται για αυτόν τον τύπο ελεγκτή τοποθέτησης σε πάνελ. Ο E5AZ-R3T εγκαθίσταται εισάγοντάς τον από μπροστά μέσω της κοπής του πάνελ και στερεώνοντάς τον με τα δύο πλευρικά κλιπ στερέωσης που σφίγγονται από πίσω από το πάνελ.

Το πάχος του πάνελ πρέπει να είναι εντός του εύρους που καθορίζεται στην τεκμηρίωση εγκατάστασης του E5AZ.
