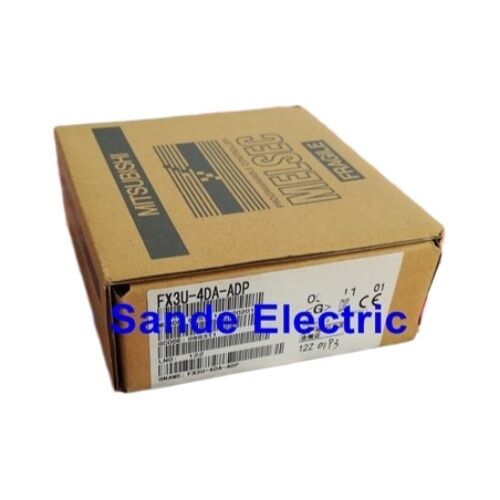

Νέα μονάδα προσαρμογέα αναλογικής εξόδου Mitsubishi FX3U-4DA-ADP για συστήματα ελέγχου PLC

Το Mitsubishi FX3U-4DA-ADP είναι ένας συμπαγής προσαρμογέας αναλογικής εξόδου σχεδιασμένος για συστήματα ελέγχου που χρειάζονται σταθερή μετατροπή σήματος, ευέλικτη διαμόρφωση καναλιών και αξιόπιστη απόδοση στην καθημερινή βιομηχανική λειτουργία. Είναι μια πρακτική επιλογή για έργα αυτοματισμού όπου απαιτείται αναλογικός έλεγχος μέσω PLC για συσκευές όπως μετατροπείς, βαλβίδες, ελεγκτές θερμοκρασίας και άλλο εξοπλισμό πεδίου που ανταποκρίνεται σε σήματα εξόδου τάσης ή ρεύματος. Ο σχεδιασμός του με τέσσερα κανάλια το καθιστά ιδιαίτερα χρήσιμο σε συστήματα που χρειάζονται πολλαπλές αναλογικές εξόδους χωρίς να προσθέτουν περιττή πολυπλοκότητα στην εγκατάσταση.

Βασικά Τεχνικά Δεδομένα

Το σύνολο των προδιαγραφών προσδίδει σε αυτήν τη μονάδα ισχυρή ισορροπία μεταξύ ακρίβειας ελέγχου και πρακτικής ενσωμάτωσης. Κάθε ένα από τα τέσσερα κανάλια μπορεί να ρυθμιστεί ανεξάρτητα για έξοδο τάσης ή ρεύματος, γεγονός που βοηθά στην απλοποίηση εφαρμογών μικτών σημάτων και καθιστά τη μονάδα ευκολότερη στην προσαρμογή σε ποικίλες απαιτήσεις αυτοματισμού. Η μετατροπή 12-bit και η λεπτή ανάλυση εξόδου υποστηρίζουν ομαλό αναλογικό έλεγχο, ενώ το συμπαγές σώμα βοηθά στη διατήρηση χώρου στο πάνελ σε μικρότερα ντουλάπια PLC.

Σχεδιασμένο για Ευέλικτο Αναλογικό Έλεγχο Πολλαπλών Καναλιών

Σε πολλά συστήματα αυτοματισμού, οι μονάδες αναλογικής εξόδου αναμένεται να κάνουν περισσότερα από απλή παραγωγή σημάτων. Πρέπει να διατηρούν τη σταθερότητα της εξόδου, να ανταποκρίνονται προβλέψιμα στις αλλαγές ελέγχου και να υποστηρίζουν διαφορετικές συσκευές πεδίου χωρίς να δημιουργούν επιπλέον καλωδίωση ή φόρτο διαμόρφωσης. Το FX3U-4DA-ADP είναι κατάλληλο για αυτόν το ρόλο, καθώς προσφέρει τέσσερα κανάλια αναλογικής εξόδου σε συμπαγή μορφή προσαρμογέα και επιτρέπει τη διαμόρφωση κάθε καναλιού ξεχωριστά για λειτουργία τάσης ή ρεύματος.

Αυτή η ευελιξία το καθιστά χρήσιμο σε συστήματα όπου ένας ελεγκτής μπορεί να χρειαστεί να οδηγήσει πολλαπλούς τύπους εξοπλισμού ταυτόχρονα. Μια διάταξη μπορεί να χρησιμοποιεί έξοδο τάσης σε ένα κανάλι και έξοδο ρεύματος σε ένα άλλο, κάτι που είναι ιδιαίτερα πολύτιμο σε πρακτικές εγκαταστάσεις PLC όπου οι απαιτήσεις ελέγχου διαφέρουν από συσκευή σε συσκευή. Αντί να επιβάλλεται μία μορφή εξόδου σε ολόκληρο το σύστημα, αυτός ο προσαρμογέας υποστηρίζει έναν πιο προσαρμόσιμο και αποτελεσματικό σχεδιασμό ελέγχου.

Συμπαγής Μορφή με Αξιόπιστη Απόδοση Σήματος

Ο χώρος έχει σημασία στα πάνελ ελέγχου, ειδικά όταν ένα έργο απαιτεί πρόσθετο αναλογικό έλεγχο χωρίς να επεκτείνεται το μέγεθος του ντουλαπιού περισσότερο από όσο χρειάζεται. Το FX3U-4DA-ADP καλύπτει αυτήν την ανάγκη με λεπτό σώμα και χαμηλό βάρος μονάδας, καθιστώντας ευκολότερη την εγκατάσταση σε στενά διατεταγμένα συστήματα PLC. Ακόμη και με τις συμπαγείς διαστάσεις του, εξακολουθεί να προσφέρει τέσσερα σημεία αναλογικής εξόδου και την ακρίβεια σήματος που απαιτείται για τον έλεγχο βιομηχανικών διεργασιών.

Το προφίλ απόδοσής του υποστηρίζει επίσης αξιόπιστη αναλογική μετατροπή σε καθημερινές συνθήκες λειτουργίας. Με συνολική ακρίβεια που ορίζεται σε ±0,5% γύρω από τη θερμοκρασία δωματίου και ±1,0% σε όλο το εύρος 0°C έως 55°C περιβάλλοντος, είναι κατάλληλο για περιβάλλοντα παραγωγής όπου η σταθερή συμπεριφορά εξόδου έχει σημασία σε μεγάλους κύκλους λειτουργίας. Ο σύντομος χρόνος μετατροπής D/A βοηθά επίσης το σύστημα ελέγχου να ενημερώνει γρήγορα τις αναλογικές τιμές κατά τη λειτουργία σάρωσης.

Κατασκευασμένο για Πρακτική Ενσωμάτωση PLC

Η μονάδα προορίζεται για εφαρμογές της οικογένειας Mitsubishi MELSEC-F και είναι συμβατή με πολλαπλές πλατφόρμες PLC της σειράς FX. Χρησιμοποιεί τροφοδοσία 24 V DC και περιλαμβάνει αποκλειστικούς ακροδέκτες σήματος τάσης/ρεύματος συν ένα LED τροφοδοσίας, το οποίο υποστηρίζει απλή εγκατάσταση και έλεγχο κατάστασης κατά τη ρύθμιση και τη συντήρηση. Ο προσαρμογέας χρησιμοποιεί επίσης απομόνωση μεταξύ της περιοχής αναλογικής εξόδου, της πλευράς του PLC και της πλευράς τροφοδοσίας, βοηθώντας στη βελτίωση της αξιοπιστίας του σήματος σε βιομηχανικά περιβάλλοντα καλωδίωσης.

Για κατασκευαστές μηχανών, ενσωματωτές πάνελ και ομάδες συντήρησης, αυτός ο συνδυασμός συμβατότητας, συμπαγούς μεγέθους και δυνατότητας αναλογικού ελέγχου πολλαπλών καναλιών καθιστά αυτήν τη μονάδα μια πρακτική επιλογή κατά την επέκταση των λειτουργιών ελέγχου PLC χωρίς μετάβαση σε μεγαλύτερη αρχιτεκτονική I/O. Λειτουργεί καλά σε συστήματα όπου η ακριβής αναλογική έξοδος, η αποτελεσματική διάταξη πάνελ και η αξιόπιστη μακροπρόθεσμη λειτουργία είναι όλες σημαντικές.

Τυπικές Εφαρμογές

Το Mitsubishi FX3U-4DA-ADP είναι συνήθως κατάλληλο για:

• Συστήματα αναλογικής εξόδου σήματος μέσω PLC

• Έλεγχος αναφοράς ταχύτητας μετατροπέα και κίνησης

• Έλεγχος σήματος βαλβίδας και ενεργοποιητή

• Συστήματα ελέγχου θερμοκρασίας και διεργασιών

• Πάνελ βιομηχανικού αυτοματισμού πολλαπλών καναλιών

Συχνές Ερωτήσεις

Ε1: Πόσες αναλογικές εξόδους παρέχει το Mitsubishi FX3U-4DA-ADP;
Α1: Το FX3U-4DA-ADP παρέχει τέσσερα κανάλια αναλογικής εξόδου. Αυτό επιτρέπει σε μία μονάδα να ελέγχει πολλαπλές συσκευές πεδίου από μία μόνο διάταξη PLC, γεγονός που μπορεί να βοηθήσει στην απλοποίηση της καλωδίωσης και στη μείωση της ανάγκης για επιπλέον αναλογικό υλικό. Σε πρακτικά συστήματα αυτοματισμού, η ύπαρξη τεσσάρων εξόδων σε έναν συμπαγή προσαρμογέα είναι χρήσιμη όταν ο χώρος είναι περιορισμένος, αλλά εξακολουθεί να απαιτείται αναλογικός έλεγχος πολλαπλών σημείων.

Ε2: Τι τύπους σημάτων εξόδου υποστηρίζει αυτή η μονάδα;
Α2: Αυτή η μονάδα υποστηρίζει τόσο έξοδο τάσης 0 έως 10 V DC και έξοδο ρεύματος 4 έως 20 mA DC. Κάθε κανάλι μπορεί να διαμορφωθεί ξεχωριστά, πράγμα που σημαίνει ότι ο ίδιος προσαρμογέας μπορεί να υποστηρίξει διαφορετικούς τύπους σημάτων στην ίδια εγκατάσταση. Αυτό το καθιστά πολύ πιο ευέλικτο για πραγματικά συστήματα ελέγχου όπου διάφορες συσκευές μπορεί να απαιτούν διαφορετικά αναλογικά πρότυπα.

Ε3: Τι επίπεδο ακρίβειας προσφέρει το FX3U-4DA-ADP;
Α3: Η μονάδα έχει προδιαγραφές με ±0,5% συνολική ακρίβεια στους 25°C±5°C και ±1,0% συνολική ακρίβεια από 0°C έως 55°C τόσο για τις περιοχές εξόδου τάσης όσο και για τις περιοχές εξόδου ρεύματος. Αυτό το επίπεδο απόδοσης είναι κατάλληλο για πολλές βιομηχανικές εφαρμογές όπου απαιτείται σταθερή αναλογική έξοδος για επαναλαμβανόμενο έλεγχο μηχανών ή διεργασιών. Στην καθημερινή χρήση, αυτό βοηθά το σύστημα να διατηρεί πιο αξιόπιστη συμπεριφορά εξόδου σε μεταβαλλόμενες περιβαλλοντικές συνθήκες.

Ε4: Είναι η μονάδα κατάλληλη για συμπαγή πάνελ ελέγχου;
Α4: Ναι. Το FX3U-4DA-ADP έχει συμπαγές σώμα περίπου 17,6 mm πλάτος, 90 mm ύψος και 89,5 mm βάθος, με βάρος περίπου 0,1 kg. Αυτό το καθιστά κατάλληλο για εγκαταστάσεις όπου ο χώρος του πάνελ ελέγχου είναι περιορισμένος, αλλά εξακολουθεί να χρειάζεται να προστεθεί δυνατότητα αναλογικής εξόδου. Ο λεπτός σχεδιασμός του είναι ένας από τους λόγους που είναι ελκυστικό σε μικρότερα συστήματα αυτοματισμού βασισμένα σε PLC.

Ε5: Για τι είδους εφαρμογές είναι πιο κατάλληλο το Mitsubishi FX3U-4DA-ADP;
Α5: Αυτή η μονάδα είναι κατάλληλη για έλεγχο αναλογικής εξόδου PLC, συμπεριλαμβανομένων σημάτων αναφοράς κίνησης, ελέγχου βαλβίδων, ρύθμισης διεργασιών και εργασιών αυτοματισμού πολλαπλών καναλιών που απαιτούν είτε εξόδους τάσης είτε ρεύματος. Επειδή προσφέρει τέσσερα ανεξάρτητα διαμορφώσιμα κανάλια, λειτουργεί ιδιαίτερα καλά σε συστήματα όπου ένα PLC πρέπει να επικοινωνεί με πολλές αναλογικές συσκευές ταυτόχρονα, διατηρώντας την εγκατάσταση συμπαγή και αποτελεσματική.
