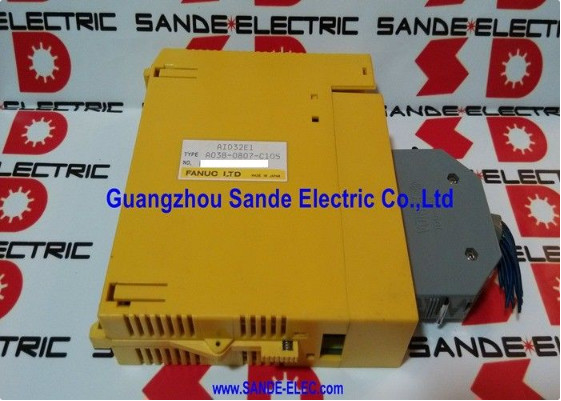

Α03B-0819-C106 Fanuc AID32F1 Ενότητα εισόδου A03B0819C106 AO3B-O8I9-CIO6

FANUC A03B-0819-C106 AID32F1 32 σημεία DC ψηφιακή είσοδος μονάδα 12/24V DC / LED κατάσταση / CNC / ρομποτική σύστημα I / O

Αριθμός μέρους:Α03B-0819-C106

Παρασκευαστής:Εταιρεία FANUC (Ιαπωνία)

Τύπος προϊόντος:Ψηφιακή ενότητα εισόδου ∙ 32 σημεία

32 Ψηφιακές εισροές για το σύστημα CNC και I/O ρομπότ FANUC

The A03B-0819-C106 is the AID32F1 model digital input module for FANUC's A03B-0819 distributed I/O system — the modular I/O architecture used across FANUC CNC machining systems and FANUC robot controllersΚάθε ενότητα συνδέεται σε μια μονάδα πίσω πλάνο (ABU05A ή ABU10A) που συνδέεται με το CNC ή ρομπότ ελεγκτή ως σκλάβος στο λεωφορείο I / O.

Τριάντα δύο ψηφιακά σημεία εισόδου διαβάζουν την κατάσταση των συσκευών πεδίου ∙ διακόπτες ορίου, αισθητήρες εγγύτητας, διακόπτες πίεσης, κουμπιά πιέσεως, αναμεταδιδαστές διασύνδεσης,και τα σήματα ανατροφοδότησης που συνδέονται με ελεγκτή ̇ και αναφέρουν την κατάστασή τους στο PMC του CNC ή στο πρόγραμμα συστήματος του ελεγκτή ρομπότΗ ονομασία AID32F1 προσδιορίζει αυτή τη μονάδα ως τύπο εισόδου 32 σημείων εντός της οικογένειας μονάδων A03B-0819.

Κάθε ένα από τα 32 σημεία εισόδου διαθέτει ειδικό δείκτη LED στην επιφάνεια του μοντέλου.Αυτά τα LED ανάβουν όταν η αντίστοιχη είσοδος βρίσκεται στην κατάσταση ON ̇ που τροφοδοτείται από σήμα 12V ή 24V DC από τη συσκευή πεδίουΗ συστοιχία αυτή LED ανά σημείο είναι το πρώτο εργαλείο για την έναρξη λειτουργίας και τη διάγνωση σφαλμάτων: χωρίς μετρητή ή λογισμικό παρακολούθησης PLC, η συσκευή μπορείένας εγκαταστάτης μπορεί να επαληθεύσει ότι κάθε αισθητήρας παρέχει σήμα στη μονάδα με ανάγνωση απευθείας από τα φώτα δείκτη της μονάδας.

Η δέσμευση εισόδου διπλής τάσης 12V/24V καλύπτει το εύρος των εξόδων αισθητήρα συνεχούς ρεύματος και διακόπτη που είναι κοινές στις σύγχρονες εγκαταστάσεις μηχανημάτων εργαλείων και ρομπότ, αποφεύγοντας την ανάγκη να ταιριάζουν με ακρίβεια οι τάσεις τροφοδοσίας.

Βασικές προδιαγραφές

A03B-0819 Αρχιτεκτονική συστημάτων I/O

Ο A03B-0819-C106 είναι μία μονάδα εντός ενός ευρύτερου συστήματος I/O. Ένας πλήρης κόμβος απαιτεί ένα backplane (ABU05A ή ABU10A), μια μονάδα ισχύος (A03B-0819-C011 / AIF01A),και ο επιλεγμένος συνδυασμός ενότητες εισόδου και εξόδουΟι κοινές μορφές μονάδων στην ίδια οικογένεια περιλαμβάνουν ψηφιακές μονάδες εξόδου, αναλογικές μονάδες και άλλες παραλλαγές I/O.Η ενότητα εισόδου AID32F1 εντάσσεται σε οποιαδήποτε διαθέσιμη θέση στο backplane μαζί με άλλες ενότητες στον ίδιο κόμβο.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A03B-0819-C106 (AID32F1) και του A03B-0819-C111 (AID32H1);

Και οι δύο είναι ψηφιακές μονάδες εισόδου 32 σημείων στη σειρά A03B-0819. Τα επακόλουθα F1 και H1 προσδιορίζουν διαφορετικές προδιαγραφές κυκλώματος εισόδου ̇ που σχετίζονται συνήθως με το ρεύμα εισόδου, το χρόνο φίλτρου, το χρόνο λειτουργίας του φίλτρου, το χρόνο λειτουργίας του φίλτρου και το χρόνο λειτουργίας του φίλτρου.ή χαρακτηριστικά προετοιμασίας σήματος. Επιβεβαιώστε ποια παραλλαγή είναι εγκατεστημένη στο μηχάνημα από την ετικέτα της μονάδας πριν παραγγείλετε αντικατάσταση.

Ε2: Μπορεί η μονάδα A03B-0819-C106 να αντικατασταθεί με ισχύ που εφαρμόζεται στο πίσω πλάνο;

Οι μονάδες Ε/Υ A03B-0819 της FANUC είναι ικανά για θερμή εναλλαγή σε συστήματα όπου το backplane και το power module υποστηρίζουν αυτή τη λειτουργία.Επιβεβαιώστε από την τεκμηρίωση μονάδας Ε/Υ FANUC για τον συγκεκριμένο ελεγκτή εάν υποστηρίζεται η λειτουργία hot-swapΕάν δεν έχει επιβεβαιωθεί, απενεργοποιήστε το πίσω πλάνο πριν εισαγάγετε ή αφαιρέσετε οποιαδήποτε μονάδα I/O.

Ε3: Όλες οι 32 εισροές στην μονάδα διαβάζονται εκτός, αλλά οι συσκευές πεδίου επιβεβαιώνονται ενεργές.

Ελέγξτε την παροχή ισχύος εισόδου (12V ή 24V DC κοινές) στο μοντέλο ∙ εάν το κοινό τερματικό έχει χάσει ισχύ, όλες οι 32 εισόδους διαβάζονται εκτός ταυτόχρονα, ανεξάρτητα από την κατάσταση της συσκευής πεδίου.Ελέγξτε την τάση στο τερματικό σημείο εισόδου ισχύος της μονάδαςΕάν επιβεβαιωθεί η παροχή ρεύματος, ελέγξτε την καλωδίωση μεταξύ κάθε συσκευής πεδίου και των τερματικών εισόδου της μονάδας.

ΕΡ4: Το LED για μια είσοδο είναι ενεργοποιημένο, αλλά το CNC PMC δεν καταγράφει την είσοδο.

Εάν το LED είναι αναμμένο, το κύκλωμα εισόδου της μονάδας λαμβάνει σωστά το σήμα 12/24V συνεχούς ρεύματος.Το σφάλμα είναι πιθανό να οφείλεται στην ανάθεση διεύθυνσης Ε/Υ ̇ το PMC μπορεί να διαβάζει διαφορετική διεύθυνση Ε/Υ από τη θέση της μονάδας. Ελέγξτε τη διαμόρφωση του χάρτη I/O στον ελεγκτή CNC ή ρομπότ για να επιβεβαιώσετε ότι η θέση του σλοτ της μονάδας ταιριάζει με την αναμενόμενη διεύθυνση PMC.Επιβεβαιώστε επίσης το backplane αναγνωρίζεται από τον ελεγκτή στο λεωφορείο I / O.

Ε5: Από πού προέρχεται το A03B-0819-C106;

Μέσα από την αγορά ανταλλαγών των μονάδων I/O της FANUC, οι αντιπροσωπείες της FANUC CNC και των εξαρτημάτων ρομπότ, οι ελεγχόμενοι προμηθευτές πλεονάσματος και οι υπηρεσίες επισκευής.Το σύστημα A03B-0819 χρησιμοποιείται σε μεγάλο αριθμό εγκαταστάσεων FANUC CNC και ρομπότΕπιβεβαιώστε την A03B-0819-C106 (AID32F1) ειδικά από την ετικέτα της εγκατεστημένης μονάδας πριν από την παραγγελία.
