ΓΕ FANUC 12/24 Vdc Έκδοση IC693MDL741 IC-693MDL741

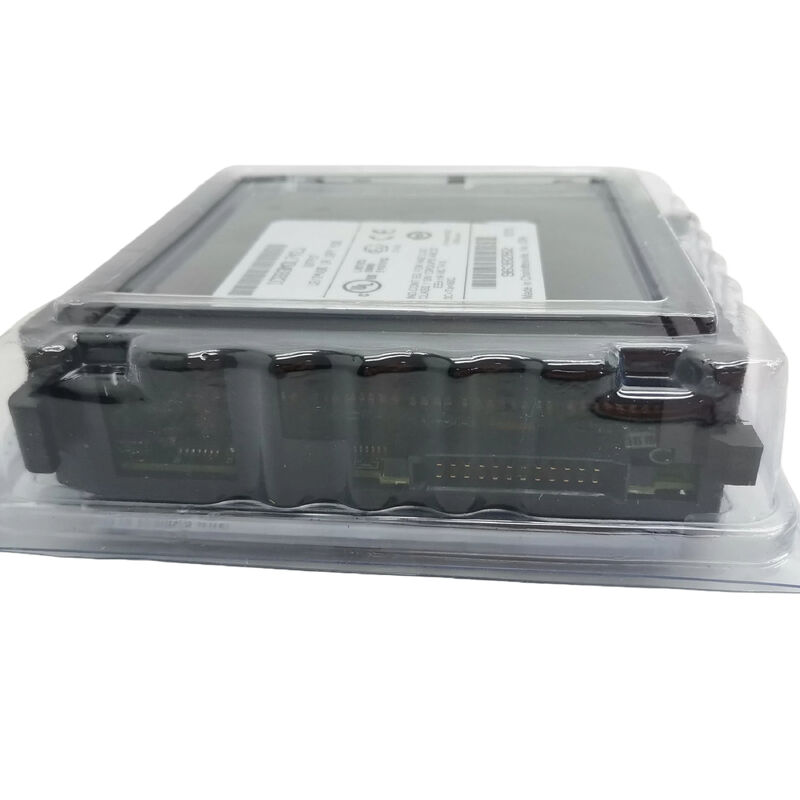

IC693MDL741 | Μονάδα εξόδου DC 16 σημείων GE Fanuc Series 90-30 — 12/24 VDC / 0,5A ανά σημείο / Αρνητική λογική / Ομάδες 2×8 / Απομόνωση 1500 V

Αρνητική λογική — Τι σημαίνει στο πεδίο

Αρνητική λογική (βύθιση) σημαίνει ότι κάθε κανάλι εξόδου συνδέει την αρνητική/κοινή πλευρά του φορτίου με τον ακροδέκτη εξόδου της μονάδας. Η θετική τάση τροφοδοσίας προέρχεται από το εξωτερικό τροφοδοτικό του χρήστη απευθείας στη μία πλευρά του φορτίου. Όταν η έξοδος ενεργοποιείται, το IC693MDL741 παρέχει μια διαδρομή ρεύματος από το φορτίο μέσω του τρανζίστορ εξόδου στον αρνητικό δίαυλο — ολοκληρώνοντας το κύκλωμα.

Αυτή η διάταξη βύθισης είναι το πρότυπο για πολλές βιομηχανικές συσκευές πεδίου συνεχούς ρεύματος σε ιαπωνικές και ασιατικές συμβάσεις εργαλειομηχανών. Οι ηλεκτρομαγνητικές βαλβίδες, οι ενδείξεις και τα πηνία ρελέ τύπου NPN που είναι καλωδιωμένα για εισόδους βύθισης συνδέονται απευθείας στις εξόδους του IC693MDL741 χωρίς αντιστροφή πολικότητας. Για φορτία προμήθειας (PNP), απαιτείται ένα παρεμβαλλόμενο ρελέ ή μια διαφορετική παραλλαγή μονάδας.

Η εξωτερική τροφοδοσία 12V ή 24V DC του χρήστη τροφοδοτεί όλες τις συσκευές πεδίου. Το IC693MDL741 παρέχει μόνο το τρανζίστορ μεταγωγής — δεν προκύπτει τάση πεδίου από το πίσω επίπεδο.

Βασικές Προδιαγραφές

Δύο ομάδες των οκτώ — Οργανωμένη καλωδίωση και απομόνωση

Τα 16 σημεία εξόδου χωρίζονται σε δύο ίσες ομάδες των 8. Κάθε ομάδα έχει το δικό της κοινό τερματικό εξόδου. Αυτό σημαίνει:

• Διαύγεια καλωδίωσης:Η ομάδα 0 (σημεία 0–7) και η ομάδα 1 (σημεία 8–15) συνδέονται σε ξεχωριστά κοινά τροφοδοσίας. Οι συσκευές πεδίου σε διαφορετικά κυκλώματα τάσης μπορούν να χρησιμοποιούν διαφορετικές ομάδες χωρίς διασταυρούμενη μόλυνση.
• Τρέχουσα χωρητικότητα:Κάθε κοινό υποστηρίζει το μέγιστο 2A — 8 εξόδους στα 0,5A πλήρως φορτωμένα. Το κοινό τερματικό πρέπει να βαθμολογηθεί για το συνολικό φορτίο και των 8 σημείων αυτής της ομάδας υπό τις χειρότερες συνθήκες.
• Ομαδική απομόνωση:Η απομόνωση 500V μεταξύ των δύο ομάδων επιτρέπει διαφορετικά εξωτερικά δυναμικά τροφοδοσίας για την Ομάδα 0 και την Ομάδα 1, εντός του ορίου απομόνωσης. Για εντελώς ξεχωριστά κυκλώματα ισχύος φορτίου, αυτό παρέχει ασφαλή ηλεκτρικό διαχωρισμό μεταξύ των ομάδων.

Σενάρια εφαρμογής

Έλεγχος ηλεκτρομαγνητικής βαλβίδας σε εργαλειομηχανή:Ο ελεγκτής της σειράς 90-30 διαχειρίζεται 12 πνευματικές ηλεκτρομαγνητικές βαλβίδες (NPN, βύθιση) σε ένα σύστημα σύσφιξης τεμαχίου εργασίας. Οι δύο ομάδες του IC693MDL741 παρέχουν ξεχωριστό έλεγχο για κυκλώματα σύσφιξης αριστερά και δεξιά με ένα κοινό ανά ομάδα.

Έλεγχος πίνακα ενδείξεων:Δεκαέξι ενδεικτικές λυχνίες κατάστασης σε πίνακα χειριστή μηχανήματος συνδεδεμένο στα 16 σημεία εξόδου. Οι ενδείξεις LED στο IC693MDL741 επιτρέπουν στον χειριστή HMI να επαληθεύει τη συνέχεια της καλωδίωσης της λάμπας κατά τη θέση σε λειτουργία χωρίς ξεχωριστό όργανο δοκιμής λαμπτήρα.

Κίνηση πηνίου ρελέ για φορτία υψηλού ρεύματος:Το IC693MDL741 οδηγεί 16 παρεμβαλλόμενα πηνία ρελέ (24VDC, βύθιση). Τα ρελέ διακόπτουν επαφές κινητήρα υψηλότερου ρεύματος 240 VAC. Το 0,5A ανά σημείο χειρίζεται άνετα το τυπικό ρεύμα πηνίου ρελέ 0,1–0,3A.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ IC693MDL741 (αρνητική λογική) και IC693MDL740 (θετική λογική);

Το IC693MDL740 χρησιμοποιεί θετική λογική (sourcing) — οι έξοδοι του παρέχουν ρεύμα από τον θετικό δίαυλο στο φορτίο. Το IC693MDL741 χρησιμοποιεί αρνητική λογική (βύθιση) — οι έξοδοι του παρέχουν μια διαδρομή επιστροφής για το ρεύμα φορτίου στον αρνητικό δίαυλο. Η επιλογή εξαρτάται εξ ολοκλήρου από τη σύμβαση καλωδίωσης της συσκευής πεδίου. Οι συσκευές πεδίου NPN χρησιμοποιούν βύθιση (IC693MDL741). Οι συσκευές πεδίου PNP χρησιμοποιούν προμήθεια (IC693MDL740). Ελέγξτε τις προδιαγραφές της συσκευής πεδίου και τα υπάρχοντα πρότυπα καλωδίωσης πριν την επιλογή.

Ε2: Μπορεί το IC693MDL741 να εγκατασταθεί σε οποιαδήποτε υποδοχή μιας πλάκας βάσης Series 90-30;

Ναί. Το IC693MDL741 εγκαθίσταται σε οποιαδήποτε υποδοχή I/O μιας πλάκας βάσης Series 90-30 — η μονάδα δεν είναι συγκεκριμένη για την υποδοχή. Ο προγραμματιστής PLC εκχωρεί διευθύνσεις I/O στην υποδοχή στη διαμόρφωση του συστήματος. Η θέση υποδοχής καθορίζει την αντιστοίχιση διεύθυνσης I/O, όχι τη λειτουργία της μονάδας.

Ε3: Τι εξωτερικό τροφοδοτικό χρειάζεται για τα κυκλώματα πεδίου του IC693MDL741;

Ο χρήστης πρέπει να παρέχει ένα εξωτερικό τροφοδοτικό 12V ή 24V DC για τις συσκευές πεδίου — το IC693MDL741 δεν παράγει εσωτερικά ισχύ πεδίου. Η εξωτερική τάση τροφοδοσίας πρέπει να παραμένει εντός του εύρους λειτουργίας της μονάδας: 12 έως 24 V DC, με ανοχή +20% και –15%. Αυτό σημαίνει ότι η παροχή μπορεί να κυμαίνεται από περίπου 10,2V έως 28,8V και εξακολουθεί να είναι εντός των προδιαγραφών.

Ε4: Τι είδους φορτία μπορεί να οδηγήσει το IC693MDL741 απευθείας στα 0,5A ανά σημείο;

Οι ηλεκτρομαγνητικές βαλβίδες (24VDC, ρεύμα πηνίου 0,1–0,4A), οι ενδεικτικές λυχνίες και οι λυχνίες LED (24VDC, έως 0,5A), τα πηνία ρελέ (24VDC, 0,1–0,3A) και τα πηνία μικρού ρελέ είναι όλα εντός της ονομαστικής τιμής 0,5A. Για επαγωγικά φορτία (σωληνοειδείς, πηνία ρελέ), προσθέστε διόδους καταστολής κατά μήκος του πηνίου — το back-EMF κατά την απενεργοποίηση μπορεί να καταστρέψει το τρανζίστορ εξόδου χωρίς καταστολή. Τα φορτία κινητήρα και οι μεγάλοι επαφές άνω των 0,5A απαιτούν παρεμβαλλόμενα ρελέ.

Ε5: Τα επιθήματα αναθεώρησης (741C, 741E, 741F, 741G) είναι λειτουργικά ισοδύναμα;

Τα επιθέματα γραμμάτων (C, E, F, G) προσδιορίζουν τις αναθεωρήσεις υλικού του IC693MDL741. Όλες οι αναθεωρήσεις είναι λειτουργικά ισοδύναμες — ίδιες προδιαγραφές αρνητικής λογικής 16 σημείων 12/24VDC 0,5A, ίδια καλωδίωση, ίδια συμβατότητα υποδοχής. Οι αναθεωρήσεις αντικατοπτρίζουν ενημερώσεις εσωτερικού στοιχείου ή κατασκευής, διατηρώντας παράλληλα τη συμβατότητα προς τα πίσω. Μια αντικατάσταση 741G σε ένα σύστημα που χρησιμοποιούσε προηγουμένως 741C δεν απαιτεί αλλαγές προγράμματος.
