Μονάδα μετατροπέα D/A MITSUBISHI PLC

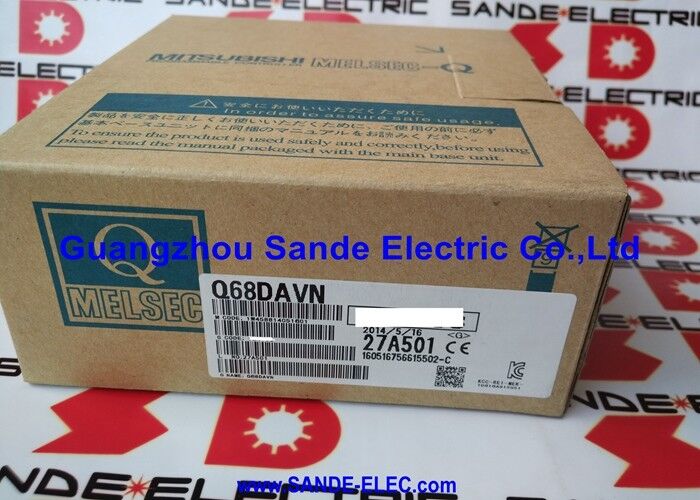

Mitsubishi Q68DAVN∙ MELSEC-Q 8-Κανάλι ±10V Ψηφιακή-Αναλογική Ενότητα Εξόδου 16 Μπιτ / Υψηλή Ανάλυση / Προστατευμένη από Σύντομο Κύκλο

8 Ανάλογες εξόδους τάσης από ψηφιακές τιμές σε σήματα πεδίου

Το Q68DAVN παρέχει οκτώ ανεξάρτητα αναλογικά κανάλια εξόδου συνεχούς ρεύματος ± 10V για την πλατφόρμα PLC Mitsubishi MELSEC-Q.Κάθε κανάλι δέχεται μια ψηφιακή τιμή δυαδικής σηματοδότησης 16 bit από την CPU σειράς Q και τη μετατρέπει σε αναλογική αναλογική τάσηΗ αναλογική τάση αυτή οδηγεί συσκευές πεδίου που απαιτούν ένα συνεχώς μεταβλητό σημείο ∆όσης τάσης ∆υαρμοποιητές, αναλογικοί ελεγκτές βαλβίδων, αναφορές ταχύτητας μεταβλητής συχνότητας,και κυκλώματα ελέγχου διαδικασίας.

Δύο τρόποι ανάλυσης επεκτείνουν την εφαρμοσιμότητα του μοντέλου σε διαφορετικές απαιτήσεις ακρίβειας.095 ψηφιακές μετρήσεις σε όλη την περιοχή εξόδου ±10V ∙ 12bit αποτελεσματική ανάλυση εξόδου. Η λειτουργία υψηλής ανάλυσης αυξάνει αυτό στο −12,288 έως +12,287 ή −16,384 έως +16,383 ανάλογα με τη διαμόρφωση,Παρέχοντας μικρότερα βήματα τάσης εξόδου για εφαρμογές ελέγχου ακρίβειας όπου η τυπική ανάλυση είναι ανεπαρκής.

The output short-circuit protection prevents damage to the module when an output is accidentally short-circuited to ground or another voltage — a failure mode that would otherwise destroy the output circuitΤο κύκλωμα προστασίας περιορίζει το ρεύμα εξόδου, προστατεύοντας το DAC και το στάδιο εξόδου, ενώ υπάρχει σφάλμα.Η προστασία αυτή δεν αντικαθιστά την κατάλληλη πρακτική καλωδίωσης πεδίου, αλλά παρέχει περιθώριο ασφάλειας κατά την έναρξη λειτουργίας και τα σφάλματα καλωδίωσης.

Βασικές προδιαγραφές

Σημειώσεις για τα τερματικά καλωδίων

Το Q68DAVN χρησιμοποιεί συνδέσεις τερματικών συσσωρευτών. Τα τερματικά FG (φρέμα γης) δέχονται: τερματικά συσσωρευτών R1.25-3, 1.25-YS3, RAV1.25-3 ή V1.25-YS3A. Όλα τα άλλα τερματικά σήματος δέχονται R1.25-3 μόνο τερματικά συρρίκνωσης ∆εν μπορούν να χρησιμοποιηθούν τερματικά συρρίκνωσης με μανδύα (μονωμένα) στα τερματικά σήματοςΑυτό είναι περιορισμός των προδιαγραφών καλωδίωσης, όχι σύσταση: η χρήση του εσφαλμένου τύπου τερματικού κινδύνου αναξιόπιστες συνδέσεις ή φυσική μη συμμόρφωση με την λωρίδα τερματικού της μονάδας.

EEPROM Write Endurance (Αντοχή γραπτής επεξεργασίας)

Το Q68DAVN αποθηκεύει τις παραμέτρους του καναλιού (επιλογές εύρους εξόδου, διαμόρφωση ενεργοποίησης εξόδου) στην EEPROM με μέγιστη αντοχή εγγραφής 100.000 λειτουργιών.Αυτό το όριο ισχύει για την εσωτερική EEPROM της ενότηταςΤα προγράμματα PLC που γράφουν συνεχώς τις παραμέτρους του μοντέλου (αντί να γράφουν μία φορά κατά τη διάρκεια της λειτουργίας) μπορούν να εξαντλήσουν αυτό το όριο σε εκτεταμένη λειτουργία..Σχεδιάστε το πρόγραμμα να γράφει παραμέτρους μόνο όταν αλλάζουν, όχι σε κάθε κύκλο σάρωσης.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της λειτουργίας πρότυπης ανάλυσης και της λειτουργίας υψηλής ανάλυσης στο Q68DAVN;

Στην κανονική λειτουργία ανάλυσης, η μετατροπή από ψηφιακή σε αναλογική εκτείνεται σε -4.096 έως +4.095 μετρήσεις σε όλη την περιοχή εξόδου ±10V ≈ περίπου 2.44mV ανά μέτρηση.το ίδιο εύρος ±10V αντιστοιχείται σε ένα ευρύτερο εύρος ψηφιακής μέτρησης (μέχρι −16Επιλέξτε τη λειτουργία υψηλής ανάλυσης για εφαρμογές όπου η λεπτή ανάλυση εξόδου είναι σημαντική,Επικοινωνίες με ηλεκτρονικό ή ηλεκτρονικό σύστημα.

Ε2: Ποια ελάχιστη αντίσταση φορτίου απαιτεί η έξοδος Q68DAVN;

Οι προδιαγραφές εξόδου απαιτούν ελάχιστη αντίσταση φορτίου 1kΩ.Τα φορτία σύνδεσης κάτω από 1kΩ μπορεί να προκαλέσουν απόκλιση της τάσης εξόδου από την καθορισμένη τιμή ή να ενεργοποιήσουν την προστασία από βραχυκύκλωμα. Υποστηρίζονται φορτία υψηλής αντίστασης έως και 1MΩ. Το μπουφέρ εξόδου μπορεί να οδηγήσει αυτό το εύρος αξιόπιστα. Επιβεβαιώστε ότι η αντίσταση εισόδου της συνδεδεμένης συσκευής είναι εντός των 1kΩ έως 1MΩ πριν από την καλωδίωση.

Ε3: Παρέχει το Q68DAVN έξοδο ρεύματος βρόχου (420mA);

Το Q68DAVN παρέχει έξοδο τάσης μόνο (-10V έως +10V DC). Για αναλογικές εξόδους κυκλώματος ρεύματος (420mA) στην πλατφόρμα MELSEC-Q, η Mitsubishi προσφέρει ειδικές μονάδες DA.Επιβεβαιώστε τον τύπο εξόδου που απαιτείται από τη συσκευή συνδεδεμένου πεδίου ̇ μια μονάδα DA τάσης δεν μπορεί να αντικαταστήσει μια μονάδα κυκλώματος ρεύματος χωρίς πρόσθετη μετατροπή σήματος.

Ε4: Τι συμβαίνει αν μια έξοδος Q68DAVN έχει βραχυκύκλωμα στο έδαφος;

Το κύκλωμα προστασίας από βραχυκύκλωμα περιορίζει το ρεύμα εξόδου για να προστατεύσει το στάδιο εξόδου του ενότητας.Όταν αφαιρεθεί το βραχυκύκλωμαΤο πρόγραμμα PLC μπορεί να λαμβάνει ένα σήμα σφάλματος ενότητας που υποδεικνύει την κατάσταση βραχυκυκλώματος, ανάλογα με τη διαγνωστική διαμόρφωση.Πάντα να επιλύετε το σφάλμα καλωδίωσης πριν επιστρέψετε τη μονάδα σε κανονική λειτουργία.

Ε5: Πόσες μονάδες Q68DAVN μπορούν να εγκατασταθούν σε ένα σύστημα MELSEC-Q;

Το Q68DAVN εγκαθίσταται σε οποιαδήποτε διαθέσιμη υποδομή ενσωματωμένης λειτουργίας με έξυπνη λειτουργία σε κύρια βάση ή βάση επέκτασης MELSEC-Q.Ο μέγιστος αριθμός των ενοτήτων περιορίζεται από τον μέγιστο αριθμό των ευφυών ενοτήτων της CPU σειράς Q (συνήθως έως 64 ευφυείς μονάδες ανά CPU)Κάθε Q68DAVN καταλαμβάνει μία θέση.Επιβεβαιώστε το όριο της έξυπνης μονάδας του συγκεκριμένου CPU από το εγχειρίδιο χρήστη της MELSEC-Q πριν από τη διαμόρφωση ενός συστήματος πολλαπλών μονάδων.
