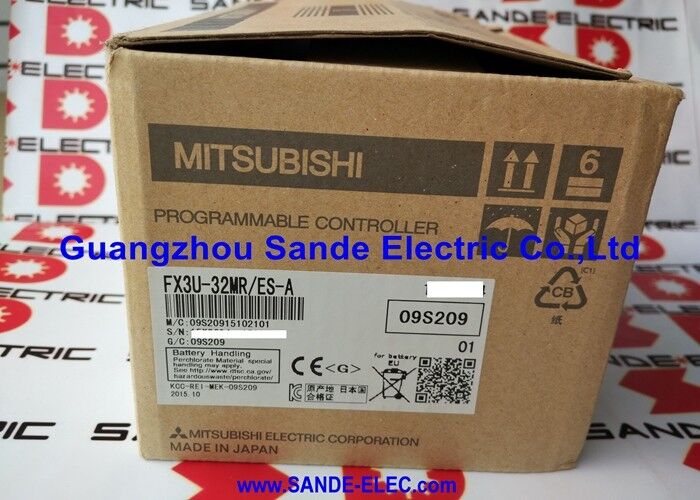

Μονάδα ελέγχου ελέγχου Mitsubishi FX3U-32MRES-A FX3U32MRESA FX3U-32MR/ES-A

Mitsubishi FX3U-32MR/ES-A | MELSEC FX3U Compact PLC 32 σημείων — Ρελέ 16 DI / 16 DO / 100–240 V AC / Βήματα 64K

FX3U — Το βήμα ικανότητας πάνω από το FX2N σε συμπαγή μορφή

Το FX3U είναι το compact PLC της Mitsubishi με τις υψηλότερες επιδόσεις στη σειρά MELSEC-F. Το FX3U-32MR/ES-A συσκευάζει 16 ψηφιακές εισόδους και 16 εξόδους ρελέ σε ένα ενιαίο συμπαγές σώμα με τροφοδοτικό εναλλασσόμενου ρεύματος 100–240 V — το ES-A χαρακτηρίζει τη διαμόρφωση τροφοδοτικού εναλλασσόμενου ρεύματος ευρωπαϊκού προτύπου. Η μονάδα λειτουργεί από μονοφασικό δίκτυο εναλλασσόμενου ρεύματος σε όλο το φάσμα των 100–240V χωρίς επιλογή εμβέλειας, καλύπτοντας εγκαταστάσεις από ιαπωνικό δίκτυο 100V έως ευρωπαϊκά δίκτυα 230V χωρίς αλλαγή υλικού.

Η μορφή εξόδου του ρελέ αλλάζει τα φορτία πεδίου σε τάσεις AC ή DC — επαφές, ηλεκτρομαγνητικές βαλβίδες, φώτα πιλότου και μικρούς κινητήρες AC. Για εφαρμογές μεταγωγής υψηλής συχνότητας, η παραλλαγή εξόδου τρανζίστορ (FX3U-32MT) είναι πιο κατάλληλη. Οι έξοδοι ρελέ χειρίζονται βιομηχανικούς τύπους φορτίων που απαιτούν την ηλεκτρική απομόνωση και την ευελιξία τάσης που δεν μπορούν να παρέχουν οι έξοδοι τρανζίστορ.

Η επέκταση έως και 256 σημεία I/O χρησιμοποιεί μονάδες επέκτασης και προσαρμογείς της σειράς FX3U. Το μπλοκ εντοπισμού θέσης FX3U-1PG, η μονάδα αναλογικής εισόδου FX3U-4AD και οι προσαρμογείς επικοινωνίας για RS-232C, RS-485 και Ethernet συνδέονται στην ίδια μονάδα βάσης, κλιμακώνοντας το σύστημα από έναν αυτόνομο ελεγκτή 32 σημείων σε έναν ελεγκτή μηχανής πολλαπλών λειτουργιών χωρίς αλλαγή της CPU.

Βασικές Προδιαγραφές

Μετρητής υψηλής ταχύτητας στα 100 kHz — Χωρίς εξωτερικό υλικό

Το FX3U-32MR/ES-A περιλαμβάνει 6 ενσωματωμένα κανάλια μετρητή υψηλής ταχύτητας. Τέσσερα κανάλια λειτουργούν στα 10 kHz. δύο στα 100 kHz. Αυτά δέχονται απευθείας κωδικοποιητή, αισθητήρα εγγύτητας ή έξοδο παλμού — επιτρέποντας την παρακολούθηση θέσης, τη μέτρηση συχνότητας και την παρακολούθηση ταχύτητας εντός της μονάδας βάσης. Για τοποθέτηση σε έναν άξονα που απαιτεί πιο δομημένο έλεγχο κίνησης, το μπλοκ εντοπισμού θέσης FX3U-1PG προσθέτει αποκλειστική έξοδο παλμού 200 kHz πάνω από τις ενσωματωμένες λειτουργίες μετρητή της μονάδας βάσης.

FAQ

Ε1: Τι σημαίνει στην πράξη η έξοδος ρελέ σε σύγκριση με μια έκδοση εξόδου τρανζίστορ;

Οι έξοδοι ρελέ (MR) διακόπτουν φορτία AC και DC σε ένα ευρύ φάσμα τάσεων — έως 250V AC και 30V DC. Οι επαφές δεν έχουν σταθερή απαίτηση πολικότητας. Οι έξοδοι τρανζίστορ (MT) αλλάζουν μόνο 24 V DC, αλλά αλλάζουν πιο γρήγορα (χωρίς μηχανική καθυστέρηση), χειρίζονται υψηλότερους ρυθμούς κύκλου και δεν φθείρονται από το τόξο επαφής. Επιλέξτε ρελέ για φορτία εναλλασσόμενου ρεύματος, συσκευές πεδίου σε τάσεις άλλες από 24 V DC και μεταγωγή χαμηλότερης συχνότητας. Επιλέξτε τρανζίστορ για έξοδο παλμών υψηλής συχνότητας και φορτία DC ταχείας εναλλαγής 24V.

Ε2: Μπορεί το FX3U-32MR/ES-A να προγραμματιστεί χρησιμοποιώντας το GX Works3;

Η σειρά FX3U έχει προγραμματιστεί χρησιμοποιώντας το GX Works2. Το GX Works3 υποστηρίζει τα FX5U και FX5UC (σειρά iQ-F) αλλά όχι τη γενιά FX3U. Χρησιμοποιήστε το GX Works2 με το καλώδιο προγραμματισμού SC09 RS-422 ή έναν προσαρμογέα USB για σύνδεση στην ενσωματωμένη θύρα RS-422.

Ε3: Ποιες μονάδες επέκτασης μπορούν να συνδεθούν στο FX3U-32MR/ES-A;

Το FX3U δέχεται τυπικές μονάδες επέκτασης I/O (FX2N-EX, FX3U-EX), μονάδες ειδικών λειτουργιών (αναλογικές, τοποθέτησης, επικοινωνίας) και σειρά FX3U ADP (προσαρμογέας επέκτασης). Το συνολικό I/O επεκτείνεται σε 256 σημεία το μέγιστο. Μπορούν να συνδεθούν έως και 8 μπλοκ εντοπισμού θέσης FX3U-1PG για κίνηση πολλαπλών αξόνων.

Ε4: Το FX3U-32MR/ES-A διαθέτει ενσωματωμένη θύρα Ethernet;

Όχι. Η μονάδα βάσης διαθέτει ενσωματωμένη θύρα RS-422 για προγραμματισμό και σειριακή επικοινωνία. Για συνδεσιμότητα Ethernet, προσθέστε το FX3U-ENET-ADP (προσαρμογέας Ethernet) στη θύρα ADP στην αριστερή πλευρά της CPU. Το FX3U υποστηρίζει επίσης RS-232C και RS-485 μέσω προσαρμογέων επικοινωνίας.

Ε5: Πόσο διαρκεί η διάρκεια ζωής της μπαταρίας και ποια δεδομένα προστατεύει;

Το FX3U χρησιμοποιεί μια ενσωματωμένη μπαταρία λιθίου για να διατηρεί το πρόγραμμα χρήστη στη μνήμη RAM όταν διακοπεί το ρεύμα. Η διάρκεια ζωής της μπαταρίας είναι συνήθως 5 χρόνια υπό κανονικές συνθήκες λειτουργίας. Όταν ενεργοποιηθεί ο συναγερμός μπαταρίας (M8006), αντικαταστήστε την μπαταρία εντός του χρόνου που καθορίζεται στο εγχειρίδιο υλικού FX3U για να αποφύγετε την απώλεια προγράμματος.
