FANUC ID64D Ενότητα εισόδου A03B-0801-C127 A03B0801C127 AO3B-O8O1-C127

FANUC A03B-0801-C127 | ID64D Μονάδα ψηφιακής εισόδου 24V DC 64 καναλιών — Σειρά 10/11/15 / 20 ms / PLC Backplane / Καταργήθηκε

64 Ψηφιακές είσοδοι για το Backplane PLC Series 10/11/15

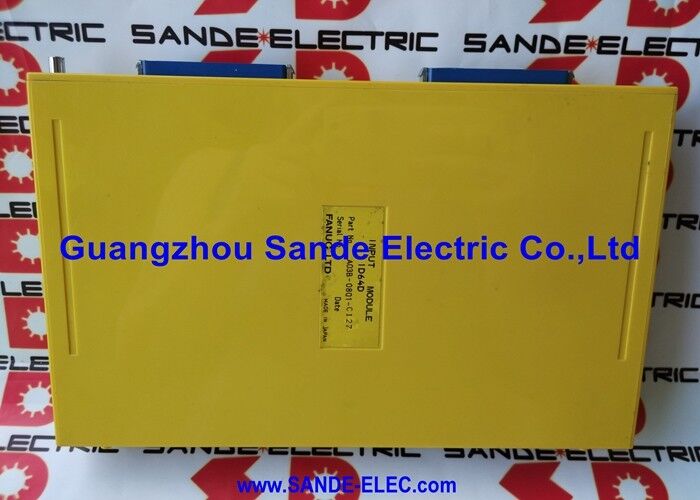

Το A03B-0801-C127 είναι η μονάδα εισόδου ID64D για το backplane PLC (Programmable Logic Controller) στα συστήματα CNC της σειράς 10, 11 και 15 της FANUC. Οι Σειρές 10, 11 και 15 χρησιμοποιούσαν μια αρθρωτή αρχιτεκτονική I/O όπου οι μονάδες εισόδου και εξόδου συνδέονται σε ένα αποκλειστικό backplane PLC — μια διαφορετική μηχανική διάταξη από τις μεταγενέστερες σειρές Zero C και 0i. Το A03B-0801-C127 είναι ένα από αυτά τα plug-in modules, που παρέχουν 64 κανάλια ψηφιακής εισόδου 24V DC σε μία υποδοχή backplane.

Η ονομασία "ID64D" κωδικοποιεί την προδιαγραφή πυρήνα της μονάδας: I = Είσοδος, D = τύπος DC, 64 = αριθμός καναλιών. Κάθε ένα από τα 64 κανάλια εισόδου δέχεται ένα σήμα 24V DC από το πεδίο — οριακούς διακόπτες, αισθητήρες εγγύτητας, κουμπιά, επαφές ρελέ και άλλα δυαδικά σήματα DC. Ο χρόνος φίλτρου εισόδου των 20 ms ισχύει για όλα τα κανάλια: ένα σήμα πρέπει να κρατηθεί για τουλάχιστον 20 ms πριν η μονάδα το αναφέρει στο PMC του CNC, φιλτράροντας την αναπήδηση της ηλεκτρικής επαφής και τους βραχείς παλμούς θορύβου που διαφορετικά θα παρήγαγαν ψευδή συμβάντα λογικής σκάλας.

Η μονάδα συνδέεται με το backplane PLC μέσω των ακροδεκτών της. Μέσα στο περίβλημα της μονάδας, η κύρια πλακέτα επεξεργασίας είναι η A16B-1310-0143 — αυτή η πλακέτα αποτελεί στοιχείο του συγκροτήματος A03B-0801-C127 και δεν παρέχεται ως ξεχωριστό απόθεμα.

Βασικές Προδιαγραφές

Φίλτρο εισόδου 20 ms — Επαφή Bounce and Noise Immunity

Ο χρόνος φίλτρου 20 ms είναι αρκετά μεγάλος για να απορρίψει την αναπήδηση επαφής από μηχανικούς διακόπτες — μια τυπική διάρκεια αναπήδησης μηχανικής επαφής είναι μικρότερη από 10 ms. Οποιοσδήποτε παλμός μικρότερος από 20 ms σε είσοδο 24 V DC αγνοείται από τη μονάδα. Αυτό παρέχει ενσωματωμένη ατρωσία θορύβου για καλωδίωση πεδίου σε ηλεκτρικά θορυβώδη περιβάλλοντα μηχανών χωρίς να απαιτούνται εξωτερικά εξαρτήματα φιλτραρίσματος.

Για εφαρμογές όπου απαιτείται ταχύτερη απόκριση εισόδου — σήματα παράβλεψης υψηλής ταχύτητας, ενεργοποιητές κωδικοποιητή — μια μονάδα με μικρότερο χρόνο φίλτρου ή ένα ειδικό κανάλι εισόδου υψηλής ταχύτητας θα καθορίζεται ξεχωριστά. Το φίλτρο 20ms του ID64D ταιριάζει στις τυπικές εισόδους κλειδώματος και αλληλουχίας μηχανήματος.

FAQ

Ε1: Για ποια σειρά FANUC CNC έχει σχεδιαστεί το A03B-0801-C127;

Η μονάδα ID64D έχει σχεδιαστεί για χειριστήρια CNC της σειράς FANUC 10, 11 και 15. Αυτές οι σειρές χρησιμοποιούσαν την αρθρωτή αρχιτεκτονική backplane I/O A03B-0801. Δεν είναι συμβατό με την αρχιτεκτονική I/O της σειράς Zero (0), την αρχιτεκτονική κατανεμημένης I/O της σειράς i ή άλλες γενιές FANUC CNC που χρησιμοποιούν διαφορετικά σχέδια συστημάτων I/O.

Ε2: Τι σημαίνει στην πράξη το φίλτρο εισόδου 20ms;

Το φίλτρο 20ms σημαίνει ότι το σήμα εισόδου πρέπει να υπάρχει συνεχώς για τουλάχιστον 20 χιλιοστά του δευτερολέπτου προτού το PMC του CNC καταγράψει μια αλλαγή κατάστασης. Αυτό είναι σκόπιο φιλτράρισμα θορύβου — απορρίπτει την αναπήδηση επαφής από μηχανικούς διακόπτες (συνήθως κάτω από 10 ms) και σύντομες ηλεκτρικές μεταβατικές συνθήκες. Ένα γνήσιο σήμα εισόδου 24V DC από έναν αισθητήρα εγγύτητας ή έναν οριακό διακόπτη κρατιέται αρκετά για να περάσει το φίλτρο. Μια σύντομη ακίδα θορύβου απορρίπτεται.

Ε3: Μπορεί η εσωτερική πλακέτα A16B-1310-0143 να αντικατασταθεί ξεχωριστά εάν αποτύχει;

Το A16B-1310-0143 είναι ένα εξάρτημα στο συγκρότημα της μονάδας A03B-0801-C127 — δεν είναι διαθέσιμο ως ξεχωριστό απόθεμα. Εάν η εσωτερική πλακέτα αποτύχει, η σωστή διαδρομή αντικατάστασης είναι η πλήρης μονάδα A03B-0801-C127. Η μονάδα παραγγέλνεται και παρέχεται ως πλήρης μονάδα. η εσωτερική πλακέτα δεν μπορεί να επισκευαστεί ξεχωριστά μέσω του τυπικού aftermarket.

Ε4: Και οι 64 είσοδοι της μονάδας διαβάστηκαν λανθασμένα. Είναι βλάβη μονάδας ή σφάλμα καλωδίωσης;

Εάν και οι 64 είσοδοι αποτύχουν ταυτόχρονα, το κοινό τροφοδοτικό της μονάδας ή η διασύνδεση μεταξύ της μονάδας και του backplane PLC είναι η πιο πιθανή αιτία — μια αστοχία ενός καναλιού είναι σφάλμα επιπέδου καναλιού, αλλά η ταυτόχρονη αστοχία όλων των καναλιών οδηγεί σε στοιχείο κοινόχρηστου κυκλώματος. Ελέγξτε την κοινή τροφοδοσία 24V DC στη μονάδα, τη θέση του συνδετήρα του backplane και την τροφοδοσία του backplane, προτού διαπιστώσετε ότι η ίδια η μονάδα έχει αποτύχει.

Ε5: Πού προέρχεται το A03B-0801-C127 μετά τη διακοπή;

Μέσω της δευτερεύουσας αγοράς της μονάδας I/O της FANUC Series 10/11/15 — εξειδικευμένοι αντιπρόσωποι ανταλλακτικών FANUC, υπηρεσίες επισκευής CNC με εμπειρία στην πλατφόρμα Series 15 και δοκιμασμένοι πλεονάζοντες προμηθευτές. Επιβεβαιώστε το A03B-0801-C127 (ID64D) από την ετικέτα της μονάδας πριν την παραγγελία. Οι παρακείμενες παραλλαγές A03B-0801 διαθέτουν διαφορετικές μετρήσεις καναλιών ή λειτουργίες εξόδου και δεν είναι εναλλάξιμες με τη μονάδα εισόδου ID64D.
