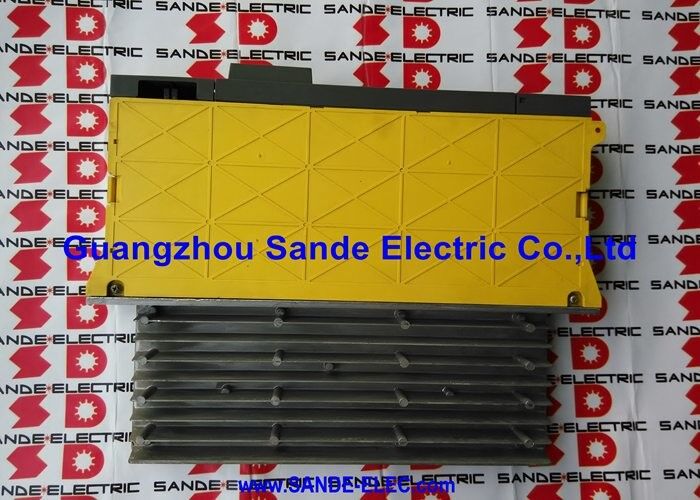

Η μονάδα τροφοδοσίας A06B-6081-H103 A06B6081H103 AO6B-6O81-H1O3

A06B-6081-H103 | Μονάδα τροφοδοτικού FANUC Alpha — PSMR-3 / 200–230V AC / 283–325V DC / 3,8 kW / CNC και ισχύς μονάδας σερβομηχανισμού ρομπότ

PSMR-3 — Αναγεννητικό τροφοδοτικό για συστήματα Alpha Servo

Το A06B-6081-H103 είναι το PSMR-3 — το τρίτο μοντέλο χωρητικότητας της σειράς PSMR (Power Supply Module with Regenerative capability) της FANUC. Το "R" στο PSMR προσδιορίζει το καθοριστικό χαρακτηριστικό: αυτή η μονάδα τροφοδοσίας μπορεί να επιστρέψει αναγεννημένη ενέργεια στην τροφοδοσία AC κατά την πέδηση του σερβοκινητήρα, αντί να τη διαχέει ως θερμότητα στις αντιστάσεις πέδησης.

Σε ένα σύστημα σερβοκινητήρα FANUC Alpha:

Κατά την επιτάχυνση του κινητήρα:Το PSMR-3 διορθώνει το εισερχόμενο τριφασικό AC (200–230V AC) σε έναν ρυθμιζόμενο δίαυλο 283–325V DC. Αυτός ο δίαυλος DC παρέχει τις συνδεδεμένες μονάδες ενισχυτή σερβομηχανισμού (SVM) και άξονα (SPM), οι οποίες με τη σειρά τους παράγουν το AC μεταβλητής συχνότητας που κινεί τους κινητήρες.

Κατά την επιβράδυνση του κινητήρα:Καθώς οι σερβοκινητήρες φρενάρουν, λειτουργούν ως γεννήτριες — επιστρέφοντας την κινητική ενέργεια ως ηλεκτρική ενέργεια πίσω στο δίαυλο συνεχούς ρεύματος. Ένα τυπικό τροφοδοτικό δεν μπορεί να χειριστεί αυτήν την αναγεννημένη ενέργεια. πρέπει να διαχέεται στις αντιστάσεις πέδησης. Το PSMR-3, αντίθετα, αναστρέφει το αναγεννημένο DC πίσω στο AC και το επιστρέφει στην παροχή ρεύματος.

Βασικές Προδιαγραφές

Κωδικοί συναγερμού

Το A06B-6081-H103 δημιουργεί συγκεκριμένους κωδικούς συναγερμού όταν παρουσιάζονται σφάλματα:

Εφαρμογές — Μηχανές CNC και ρομπότ

Το A06B-6081-H103 έχει επιβεβαιωθεί για χρήση τόσο σε εργαλειομηχανές CNC FANUC όσο και σε βιομηχανικά ρομπότ FANUC:

Εφαρμογή εργαλειομηχανών CNC:Το PSMR-3 χρησιμεύει ως κεντρικό τροφοδοτικό για το πλήρες σύστημα σερβομηχανικής κίνησης Alpha σε κέντρα κατεργασίας, κέντρα στροφής και μηχανές λείανσης — παρέχοντας ρυθμισμένη ισχύ συνεχούς ρεύματος σε όλους τους σερβο-άξονες και στην κίνηση του άξονα ταυτόχρονα.

Εφαρμογή ρομπότ:Τα ρομπότ FANUC εξοπλισμένα με συστήματα μετάδοσης κίνησης της σειράς Alpha χρησιμοποιούν το PSMR-3 για την παροχή ρεύματος στους πολλαπλούς σερβο-άξονες αρθρώσεων του ρομπότ. Η αναγεννητική ικανότητα είναι ιδιαίτερα πολύτιμη σε εφαρμογές ρομπότ με κινήσεις υψηλής αδράνειας — μεγάλα ρομπότ που επιβραδύνουν βαριά ωφέλιμα φορτία παράγουν σημαντική αναγεννημένη ενέργεια.

FAQ

Ε1: Ποια είναι η σημασία του "PSMR" έναντι του "PSM" στην ονομασία της μονάδας τροφοδοτικού FANUC;

PSM = Μονάδα τροφοδοσίας (στάνταρ — δεν μπορεί να επιστρέψει την αναγεννημένη ενέργεια στην παροχή εναλλασσόμενου ρεύματος, απαιτεί αντιστάσεις πέδησης). PSMR = Μονάδα τροφοδοσίας με ανάδραση αναγέννησης (μπορεί να αναστρέψει την αναγεννημένη ενέργεια από τους κινητήρες πέδησης πίσω στην παροχή AC). Το PSMR-3 (A06B-6081-H103) είναι η αναγεννητική παραλλαγή — εξαλείφει την ανάγκη για αντιστάσεις φρένων στις περισσότερες εφαρμογές και μειώνει την κατανάλωση ενέργειας σε συστήματα μετάδοσης κίνησης υψηλού κύκλου.

Ε2: Ποιους σερβοενισχυτές FANUC Alpha τροφοδοτούν το A06B-6081-H103;

Το A06B-6081-H103 PSMR-3 παρέχει την ισχύ του διαύλου DC για τις σερβομονάδες της σειράς Alpha FANUC (SVM — μονού και πολλαπλών αξόνων) και τις μονάδες ατράκτου (SPM) στο σύστημα μετάδοσης κίνησης Alpha. Ο συγκεκριμένος συνδυασμός μονάδων SVM και SPM που μπορεί να υποστηρίξει το PSMR-3 καθορίζεται από τη συνολική συνδεδεμένη ισχύ μετάδοσης κίνησης που δεν υπερβαίνει την ονομαστική ισχύ εξόδου 3,8 kW της μονάδας.

Ε3: Τι δείχνει ο συναγερμός AL-05 ("ο πυκνωτής δεν επαναφορτίστηκε εγκαίρως");

Το AL-05 εμφανίζεται όταν οι εσωτερικοί πυκνωτές διαύλου DC του PSMR-3 αποτυγχάνουν να φορτίσουν στην απαιτούμενη τάση εντός του αναμενόμενου χρόνου μετά την ενεργοποίηση. Πιθανές αιτίες: πολύ χαμηλή τάση εισόδου, υποβάθμιση ενός πυκνωτή εντός της μονάδας (μειωμένη χωρητικότητα ή αυξημένη διαρροή), σφάλμα στο κύκλωμα προφόρτισης ή βραχυκύκλωμα στο δίαυλο DC από συνδεδεμένο ενισχυτή. Διάκριση από το AL-04 (η τάση DC μειώθηκε κατά τη λειτουργία) — Το AL-05 εμφανίζεται κατά την ενεργοποίηση, το AL-04 κατά τη λειτουργία.

Ε4: Μπορούν τα δύο εσωτερικά PCB (A20B-2001-0890 και A16B-2202-0542) να αντικατασταθούν ανεξάρτητα;

Ναι — τόσο η πλακέτα ελέγχου A20B-2001-0890 όσο και η πλακέτα καλωδίωσης A16B-2202-0542 διατίθενται ξεχωριστά ως ανταλλακτικά. Εάν η βλάβη διαγνωστεί ως συγκεκριμένη για ένα PCB (μοτίβα συναγερμού ελέγχου έναντι μοτίβων σφάλματος σταδίου ισχύος), η αντικατάσταση του ελαττωματικού PCB από μόνη της είναι βιώσιμη και λιγότερο δαπανηρή από την αντικατάσταση της πλήρους μονάδας A06B-6081-H103. Η ισχύουσα τεκμηρίωση συντήρησης τροφοδοτικού FANUC Alpha παρέχει οδηγίες για την απομόνωση σφαλμάτων σε συγκεκριμένες εσωτερικές πλακέτες.

Ε5: Ποιες προφυλάξεις ασφαλείας εφαρμόζονται κατά την αντικατάσταση του A06B-6081-H103;

Απενεργοποιήστε εντελώς το σύστημα σερβομηχανισμού και απομονώστε όλα τα τροφοδοτικά. Οι πυκνωτές διαύλου DC του PSMR-3 διατηρούν την επικίνδυνη τάση (283–325 V DC) για μια περίοδο μετά την απομάκρυνση από το δίκτυο — περιμένετε τον χρόνο εκφόρτισης που καθορίζεται στο εγχειρίδιο B-65162E και βεβαιωθείτε ότι η τάση διαύλου DC είναι σε ασφαλή επίπεδα πριν χειριστείτε εσωτερικά εξαρτήματα. Η μονάδα είναι σωματικά συμπαγής (171 mm × 59 mm × 367 mm), αλλά οι εσωτερικές τάσεις της είναι δυνητικά θανατηφόρες.
