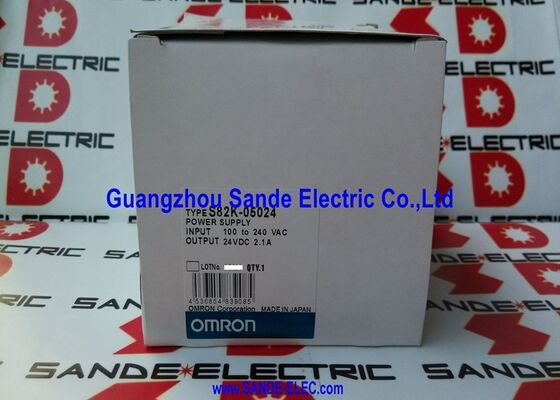

Omron S82K-05024 | Τροφοδοτικό διακόπτη DIN Rail σειράς S82K — Αυτόματη επιλογή AC 24V DC / 2.1A / 50W / 100–240V

50W στα 24V DC — Universal AC είσοδος, ρυθμιζόμενη έξοδος

Το S82K-05024 μετατρέπει το μονοφασικό δίκτυο AC σε ρυθμιζόμενη παροχή 24V DC στα 2,1A (50W) για την τροφοδοσία καρτών I/O PLC, δικτύων αισθητήρων, συστοιχιών ηλεκτρομαγνητικών βαλβίδων και φορτίων πίνακα ελέγχου που αντλούν 24V DC. Η είσοδος AC μεγάλου εύρους χειρίζεται αυτόματα τροφοδοσία 100–240 V AC — το τροφοδοτικό λειτουργεί χωρίς επιλογή εμβέλειας ή αλλαγή ζεύξης και στα συστήματα AC 100–120 V (Βόρεια Αμερική, Ιαπωνία) και στα συστήματα AC 200–240 V (Ευρώπη, βιομηχανική 230 V). Αυτή η καθολική είσοδος εξαλείφει την αποθήκευση ξεχωριστών παραλλαγών 120V και 240V για διαφορετικές περιοχές εγκατάστασης.

Η τάση εξόδου ρυθμίζεται στο εύρος 21,6–27,6 V DC χρησιμοποιώντας το τρίμερ του μπροστινού πίνακα. Αυτό επιτρέπει στην έξοδο να ρυθμιστεί με ακρίβεια για να αντισταθμίσει την πτώση τάσης σε μεγάλες διαδρομές καλωδίων σε κατανεμημένα φορτία ή να ρυθμίσει την έξοδο με ακρίβεια για φορτία με αυστηρές απαιτήσεις τάσης. Η δυνατότητα τηλεπισκόπησης (όπου υποστηρίζεται) αντισταθμίζει την πτώση του καλωδίου μετρώντας την τάση στο φορτίο και όχι στους ακροδέκτες τροφοδοσίας.

Η ένδειξη συναγερμού χαμηλής τάσης DC LOW είναι μια πρακτική λειτουργία θέσης σε λειτουργία και συντήρησης — η κόκκινη λυχνία LED ανάβει όταν η τάση εξόδου πέσει στο 75–90% της ονομαστικής, προειδοποιώντας έγκαιρα για υπερφόρτωση ή υποβάθμιση τροφοδοσίας πριν από πλήρη διακοπή τροφοδοσίας.

Βασικές Προδιαγραφές

Προστασία από υπερφόρτωση και υπόταση

Το S82K-05024 περιλαμβάνει ένα κύκλωμα προστασίας υπερφόρτωσης — όταν το ρεύμα εξόδου υπερβαίνει το ονομαστικό 2,1A, η προστασία ενεργοποιείται για την αποφυγή θερμικής ζημιάς. Η λειτουργία προστασίας υπερφόρτωσης στη σειρά S82K συνήθως μειώνει την τάση εξόδου ή διακόπτει την τροφοδοσία μέχρι να εκκαθαριστεί η κατάσταση υπερφόρτωσης. Λάβετε υπόψη ότι τα φορτία με ενσωματωμένους μετατροπείς DC-DC μπορεί να παρουσιάσουν υψηλό ρεύμα εισόδου κατά την εκκίνηση που μπορεί να ενεργοποιήσει προσωρινά την προστασία υπερφόρτωσης — η τεκμηρίωση της Omron αντιμετωπίζει αυτήν την κατάσταση και την κατάλληλη προσέγγιση μαλακής εκκίνησης ή αλληλουχίας.

FAQ

Ε1: Χρειάζεται το S82K-05024 επιλογέα εμβέλειας για τροφοδοσία AC 110V έναντι 230V;

Όχι. Η είσοδος αυτόματης επιλογής χειρίζεται αυτόματα 100–240 V AC χωρίς αλλαγές συνδέσμου ή διακόπτες επιλογής. Το εύρος λειτουργίας εκτείνεται από 85V έως 264V AC, καλύπτοντας όλες τις τυπικές μονοφασικές τάσεις τροφοδοσίας παγκοσμίως. Απλώς συνδέστε το διαθέσιμο τροφοδοτικό AC και η μονάδα ρυθμίζεται σε έξοδο 24V DC.

Ε2: Μπορεί να ρυθμιστεί η τάση εξόδου και ποια είναι η περιοχή;

Ναί. Ένα τρίμερ στη μονάδα επιτρέπει τη ρύθμιση της τάσης εξόδου μεταξύ 21,6 V DC και 27,6 V DC. Χρησιμοποιήστε ένα μικρό κατσαβίδι για να προσαρμόσετε την επένδυση. Μετρήστε την τάση εξόδου στους ακροδέκτες φορτίου με ένα βαθμονομημένο μετρητή πριν επιβεβαιώσετε τη ρύθμιση — ένα απομακρυσμένο φορτίο με αντίσταση καλωδίου θα δείξει διαφορετική τάση στους ακροδέκτες από ό,τι στην έξοδο τροφοδοσίας.

Ε3: Τι σημαίνει η κόκκινη ένδειξη DC LOW όταν ανάβει;

Το κόκκινο LED ενεργοποιείται όταν η τάση εξόδου πέσει μεταξύ 75% και 90% των ονομαστικών 24V — περίπου 18–21,6V. Αυτό υποδηλώνει ότι η παροχή είναι υπερφορτωμένη, η είσοδος AC είναι κάτω από το ελάχιστο εύρος ή η ίδια η παροχή υποβαθμίζεται. Η πράσινη ένδειξη χαμηλώνει ταυτόχρονα καθώς πέφτει η τάση. Διερευνήστε την αιτία πριν αποτύχει τελείως η παροχή.

Ε4: Μπορούν δύο μονάδες S82K-05024 να παραλληλιστούν για μεγαλύτερο ρεύμα εξόδου;

Τα τροφοδοτικά μεταγωγής απαιτούν συγκεκριμένες συνθήκες για παράλληλη λειτουργία. Ελέγξτε την τεκμηρίωση της σειράς S82K για καθοδήγηση σχετικά με την παράλληλη σύνδεση. Χωρίς τις κατάλληλες ρυθμίσεις κατανομής ρεύματος, μια παροχή μπορεί να μεταφέρει το πλήρες φορτίο ενώ η άλλη λειτουργεί χωρίς φορτίο ή σε έναν κύκλο μεταξύ υπερφόρτωσης και ανάκτησης.

Ε5: Το S82K-05024 έχει διακοπεί. Υπάρχει μια τρέχουσα αντικατάσταση της Omron;

Τη σειρά S82K διαδέχτηκαν νεότερες οικογένειες τροφοδοτικών μεταγωγής Omron, συμπεριλαμβανομένων των σειρών S8VK και S8FS. Το S8VK-G05024 παρέχει 24V DC / 2.1A / 50W με παρόμοιο συντελεστή μορφής και τοποθέτηση σε ράγα DIN. Επιβεβαιώστε ότι οι διαστάσεις, η διάταξη ακροδεκτών και το σύνολο χαρακτηριστικών αντικατάστασης αντιστοιχούν στον χώρο του πίνακα και τις απαιτήσεις της εφαρμογής πριν από την αντικατάσταση.
