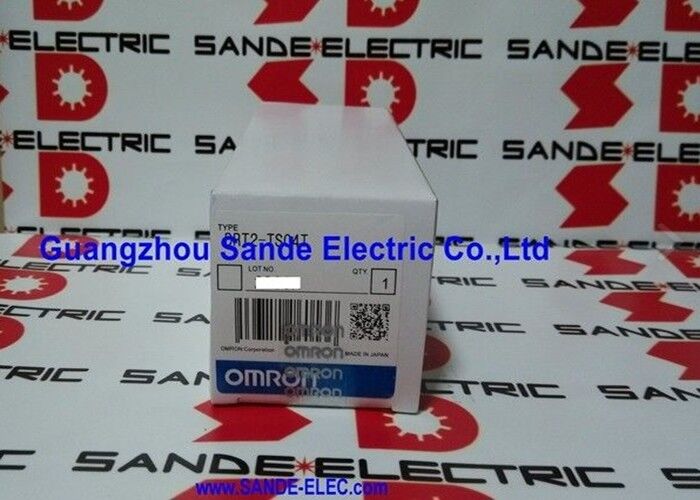

Μονάδα ελέγχου λογικής προγραμματισμού OMRON PLC DRT2-TS04T

Μονάδα εισόδου θερμοσύνδεσης Omron DRT2-TS04T

Σύνοψη

ΗDRT2-TS04Tείναι έναΜονάδα εισόδου θερμοσύνδεσης Omron DeviceNetΗ Omron αναγνωρίζει αυτό το μοντέλο ωςDRT2-TS04Tμεεισροή θερμοσύνδεσης,4 εισροές, και κατανομή4 λέξεις εισόδουστην κύρια μονάδα, με8 λέξεις εισόδουόταν έχει επιλεγεί η λειτουργία εμφάνισης 1/100.

Η σελίδα της οικογένειας προϊόντων της Omron το περιγράφει επίσης ειδικά ωςΜονάδα εισόδου θερμοσύνδεσης DeviceNetυποστηρίζουν ένα ευρύ φάσμα τύπων θερμοσύνδεσης.

Εκτός από τη βασική δομή εισόδου, η Omron κατατάσσειΔύναμη επικοινωνιών 11 έως 25 VDC,70 mA μέγιστη κατανάλωση ρεύματος σε 24 VDC, συμμόρφωσηΑσφάλεια θορύβου IEC61000-4-4 2,0 kV,Εγκατάσταση σε τροχιά DIN 35 mm, και ένα περιβάλλον λειτουργίας-10 °C έως 55 °Cκαι25% έως 85% υγρασία.

Η Omron επισημαίνει επίσης λειτουργίες οικογενειακού επιπέδου όπως:κλίμακα,λειτουργίες συγκριτήρα,καταγραφή χρόνου λειτουργίας σε προκαθορισμένο εύρος θερμοκρασιών, καιανίχνευση διαφορών θερμοκρασίας μεταξύ καναλιών, γεγονός που καθιστά την μονάδα κάτι περισσότερο από ένα απλό μπλοκ πρώτων υλών.

Τεχνικά δεδομένα

Αξία εφαρμογής

Το DRT2-TS04T είναι κατάλληλο γιακόμβοι μέτρησης θερμοκρασίας στο DeviceNet,κατανεμημένη παρακολούθηση μηχανών,απόκτηση θερμοκρασίας διαδικασίας, καιΣυστήματα ελέγχου που απαιτούν πολλαπλά κανάλια θερμοσύνδεσης χωρίς χρήση αναλογικής κάρτας κεντρικού ράφουΗ δομή του 4 καναλιών και η μορφή του DeviceNet το καθιστούν χρήσιμο όπου τα σήματα θερμοκρασίας πρέπει να συλλέγονται κοντά στη διαδικασία αντί να κατευθύνονται πίσω σε ένα κεντρικό ντουλάπι PLC.

Η λειτουργικότητά του υποστηρίζει επίσης πιο προηγμένη διαχείριση θερμοκρασίας από ένα βασικό τερματικό μπλοκ.

Η Omron απαριθμεί την κλιμάκωση, τις λειτουργίες συγκριτή, την καταγραφή του χρόνου εκτέλεσης θερμοκρασίας και την ανίχνευση διαφορών θερμοκρασίας μεταξύ των καναλιών,που προσθέτει αξία σε συστήματα όπου η θερμοκρασία αποτελεί μέρος της παρακολούθησης της κατάστασης της μηχανής ή της επικύρωσης της διαδικασίας, καθώς και του ελέγχου.

Σημειώσεις

Οι κύριοι έλεγχοι είναι οιΑρχιτεκτονική DeviceNet, η ανάγκη γιαεισροή θερμοσύνδεσης αντί εισόδου RTD, τοΑπαιτηση τεσσάρων καναλιών, και το διαθέσιμο εύρος ισχύος των επικοινωνιών.

Εάν το αρχικό σύστημα χρειάζεται τερματικό θερμοσύνδεσης στην πλατφόρμα DRT2, το μοντέλο αυτό πρέπει να αντιστοιχεί με τον ακριβή τύπο σήματος και τη δομή κόμβου.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους μονάδα είναι η DRT2-TS04T;
Πρόκειται γιαΜονάδα εισόδου θερμοσύνδεσης Omron DeviceNetμε4 κανάλια εισόδου.

Η Omron το διακρίνει από το DRT2-TS04P, το οποίο είναι η έκδοση θερμόμετρου αντίστασης πλατίνας, οπότε το TS04T είναι ειδικά το μοντέλο θερμοσύνδεσης.

Ε2: Γιατί είναι σημαντικός ο ακριβής τύπος εισόδου σε αυτό το μοντέλο;
Επειδή αυτή η μονάδα ορίζεται γιαεισροή θερμοσύνδεσηςΗ σειρά προϊόντων της Omron διαχωρίζει τις εκδόσεις θερμοσύνδεσης και της αντίστασης πλατίνης, έτσι ώστε η επιλογή αντικατάστασης να διατηρεί τον τύπο σήματος που χρησιμοποιείται στο εγκατεστημένο σύστημα.

Η επιλογή της λανθασμένης παραλλαγής θα άλλαζε τη μέθοδο μέτρησης σε επίπεδο υλικού.

Ε3: Τι σημαίνει η κατανομή 4 ή 8 λέξεων;
Η Omron καθορίζει4 λέξεις εισόδουστην κύρια μονάδα σε τυποποιημένη λειτουργία και8 λέξεις εισόδουΠότε;Κατάσταση εμφάνισης 1/100είναι επιλεγμένη.

Αυτό έχει σημασία στη χαρτογράφηση δικτύου και στη διαμόρφωση ελεγκτή, επειδή ο τρόπος με τον οποίο ο κόμβος καταλαμβάνει τα δεδομένα της διαδικασίας εξαρτάται από την επιλεγμένη λειτουργική μορφή.

Ε4: Αυτή η μονάδα κάνει κάτι περισσότερο από τη βασική εισροή θερμοκρασίας;
Ναι, οι πληροφορίες της οικογένειας προϊόντων της Omron δηλώνουν ότι το τερματικό εισόδου θερμοκρασίας υποστηρίζει λειτουργίες όπως:κλίμακα,λειτουργίες συγκριτήρα,καταγραφή χρόνου λειτουργίας σε προκαθορισμένο εύρος θερμοκρασίας, καιανίχνευση διαφορών θερμοκρασίας μεταξύ των καναλιών εισόδου.

Αυτά τα χαρακτηριστικά προσθέτουν χρήσιμο χειρισμό γύρω από τα κανάλια θερμοκρασίας εντός της οικογένειας τερματικών DeviceNet.

Ε5: Τι πρέπει να ελέγχεται πριν από την παραγγελία;
Ελέγξτε τον αριθμό του εγκατεστημένου μέρους, επιβεβαιώστε ότι ο κόμβος είναιΣυσκευήNet, επαληθεύει ότι η αίτηση απαιτείμονάδα εισόδου θερμοσύνδεσηςΤο σύστημα πρέπει να έχει την ίδια αξία με το σύστημα4 κανάλιαΤερματικό με το ίδιο εύρος ισχύος επικοινωνίας.

Αυτά είναι τα βασικά σημεία αντιστοιχίας για το DRT2-TS04T.
