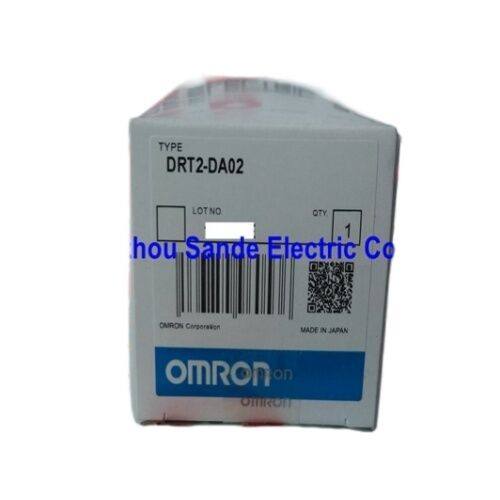

ΜΟΔΟΥΛΟ ΠΛΑΔΟΥ DRT2-DA02 DRT2DA02 DRT2-DAO2

OMRON DRT2-DA02 | DeviceNet 2-Channel Αναλογικής Εξόδου — Τάση / Ρεύμα / Ανάλυση 1/6000 / Ράγα DIN

Δύο Ανεξάρτητα Κανάλια σε Έναν Κόμβο DeviceNet

Το DRT2-DA02 παρέχει δύο αναλογικά κανάλια εξόδου σε έναν μόνο κόμβο DeviceNet, καθένα από τα οποία είναι ανεξάρτητα διαμορφώσιμο είτε για έξοδο τάσης είτε για έξοδο ρεύματος. Η διαμόρφωση ορίζεται ανά κανάλι — ένα κανάλι μπορεί να λειτουργεί σε λειτουργία ρεύματος (4–20 mA) ενώ το άλλο λειτουργεί σε λειτουργία τάσης (0–10V), ή και τα δύο μπορούν να χρησιμοποιούν το ίδιο εύρος. Το εύρος εξόδου επιλέγεται μέσω διακόπτη DIP ή του εργαλείου OMRON Configurator.

Αυτή η ανεξαρτησία ανά κανάλι είναι το πρακτικό πλεονέκτημα σε πίνακες πολλαπλών συσκευών. Μια μονάδα inverter μπορεί να αναμένει σήμα αναφοράς 4–20 mA, ενώ μια γειτονική βαλβίδα ελέγχου δέχεται 0–10V. Αντί να προσθέτονται ξεχωριστές μονάδες μονής λειτουργίας για κάθε τύπο συσκευής, ένα μόνο DRT2-DA02 χειρίζεται και τα δύο από μία διεύθυνση DeviceNet.

Η ανάλυση πλήρους κλίμακας 1/6.000 παρέχει 6.000 βήματα σε όλο το επιλεγμένο εύρος εξόδου. Σε ένα κανάλι 0–10V, αυτό αντιστοιχεί σε περίπου 1,67 mV ανά μέτρηση. Σε ένα κανάλι ρεύματος 4–20 mA, αντιστοιχεί σε περίπου 2,67 µA ανά μέτρηση. Η ακρίβεια ±0,4% στους 25°C σημαίνει ότι το μέγιστο σφάλμα εξόδου σε πλήρη κλίμακα είναι ±24 mV σε εύρος 10V ή ±64 µA σε εύρος 20 mA — επαρκές για τις περισσότερες βιομηχανικές εργασίες αναλογικού ελέγχου, συμπεριλαμβανομένης της αναφοράς ταχύτητας κίνησης, της θέσης βαλβίδας και του σημείου ρύθμισης του ελεγκτή διεργασιών.

Βασικές Προδιαγραφές

Μετατροπή 2 ms και Απομόνωση Φωτοζεύγους

Ο χρόνος μετατροπής 2 ms καλύπτει και τις δύο εξόδους ταυτόχρονα — η σάρωση PLC διαβάζει τα δεδομένα DeviceNet, η μονάδα μετατρέπει και τα δύο κανάλια σε 2 ms, και οι ενημερωμένες αναλογικές τάσεις ή τα ρεύματα εμφανίζονται στους ακροδέκτες εξόδου. Για την πλειονότητα των βιομηχανικών εφαρμογών αναλογικού ελέγχου — κινήσεις, βαλβίδες, ελεγκτές θερμοκρασίας — τα 2 ms είναι εντός των απαιτήσεων χρόνου απόκρισης.

Η απομόνωση φωτοζεύγους μεταξύ των κυκλωμάτων εξόδου και της γραμμής επικοινωνίας αποτρέπει βρόχους γείωσης και θόρυβο υψηλής συχνότητας από την καλωδίωση πεδίου εξόδου να μεταφερθεί πίσω στο δίαυλο επικοινωνίας DeviceNet. Σε ντουλάπια όπου τα καλώδια αναλογικής εξόδου περνούν κοντά σε μετατροπείς συχνότητας ή άλλες πηγές θορύβου, αυτή η απομόνωση διατηρεί την αξιοπιστία της επικοινωνίας χωρίς πρόσθετο υλικό φιλτραρίσματος.

Συχνές Ερωτήσεις

Ε1: Μπορεί ένα κανάλι να είναι σε λειτουργία τάσης και το άλλο σε λειτουργία ρεύματος ταυτόχρονα;

Ναι. Κάθε κανάλι εξόδου διαμορφώνεται ανεξάρτητα μέσω διακόπτη DIP ή του OMRON Configurator. Ένα κανάλι μπορεί να λειτουργεί σε λειτουργία ρεύματος 4–20 mA ενώ το άλλο λειτουργεί σε λειτουργία τάσης 0–10V ταυτόχρονα. Η ρύθμιση εύρους εξόδου δεν επηρεάζει το άλλο κανάλι.

Ε2: Ποιοι περιορισμοί αντίστασης φορτίου ισχύουν για τις δύο λειτουργίες εξόδου;

Για την έξοδο τάσης, το συνδεδεμένο φορτίο πρέπει να παρουσιάζει ελάχιστη αντίσταση 1 kΩ — φορτία χαμηλότερης αντίστασης προκαλούν την υπέρβαση του ονομαστικού ρεύματος της εξόδου και υποβάθμιση της ακρίβειας. Για την έξοδο ρεύματος, η μέγιστη αντίσταση βρόχου είναι 600 Ω — υψηλότερη αντίσταση στον βρόχο εμποδίζει την έξοδο να φτάσει σε πλήρη κλίμακα ρεύματος. Επαληθεύστε την αντίσταση εισόδου της συνδεδεμένης συσκευής πριν από την έναρξη λειτουργίας.

Ε3: Πόσο ακριβές είναι το DRT2-DA02 σε αυξημένες θερμοκρασίες περιβάλλοντος;

Στους 25°C η ακρίβεια είναι ±0,4% της πλήρους κλίμακας. Σε όλο το εύρος θερμοκρασίας λειτουργίας (−10°C έως +55°C) η προδιαγραφή ακρίβειας είναι ±0,8% FS. Αυτή η υποβάθμιση είναι τυπική για κυκλώματα αναλογικής ακριβείας υπό θερμική μεταβολή. Για εφαρμογές που απαιτούν αυστηρότερη ακρίβεια σε υψηλές θερμοκρασίες περιβάλλοντος, τοποθετήστε τη μονάδα σε περίβλημα ελεγχόμενης θερμοκρασίας ή προσαρμόστε ανάλογα τον προϋπολογισμό ακρίβειας.

Ε4: Είναι η μονάδα συμβατή με τυπικά PLC της OMRON, όπως η σειρά CJ και η σειρά CS;

Το DRT2-DA02 επικοινωνεί μέσω DeviceNet ως slave συσκευή DeviceNet. Οποιοσδήποτε master scanner DeviceNet — συμπεριλαμβανομένης της μονάδας master DeviceNet της σειράς CJ της OMRON ή συμβατών scanners τρίτων κατασκευαστών — μπορεί να επικοινωνήσει με αυτήν τη μονάδα. Η κατανομή και η διαμόρφωση I/O γίνονται μέσω της ρύθμισης του master DeviceNet. Οι αναλογικές έξοδοι της μονάδας ελέγχονται από τα δεδομένα που γράφονται στην περιοχή εξόδου της στον χάρτη I/O του master DeviceNet.

Ε5: Τι διαμόρφωση καλωδίωσης πεδίου απαιτεί η έξοδος ρεύματος 4–20 mA;

Η έξοδος ρεύματος του DRT2-DA02 είναι τύπου πηγής (ενεργή) — η μονάδα παρέχει το ρεύμα μέσω της συνδεδεμένης συσκευής. Συσκευές πεδίου δύο καλωδίων (που τροφοδοτούνται από το ρεύμα βρόχου 4–20 mA) συνδέονται απευθείας μεταξύ του ακροδέκτη εξόδου της μονάδας και του κοινού σήματος. Συσκευές που απαιτούν ξεχωριστή τροφοδοσία (παθητικοί μετατροπείς) πρέπει να συνδεθούν κατάλληλα με την κατάλληλη τροφοδοσία βρόχου. Επιβεβαιώστε τον τύπο εισόδου της συνδεδεμένης συσκευής πριν από την καλωδίωση.
