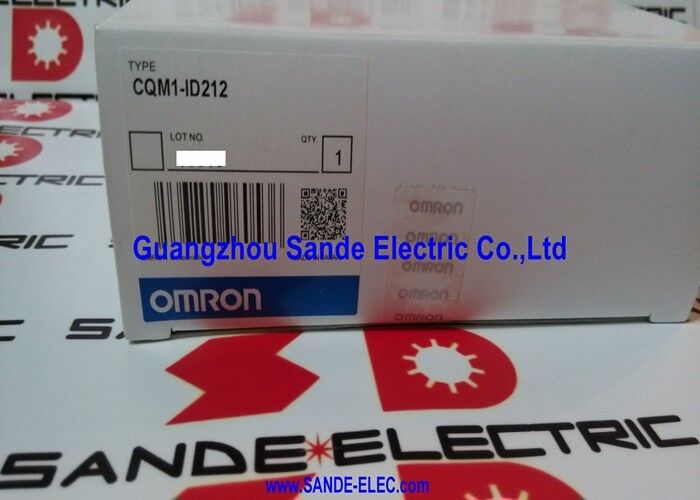

ΟΜΡΟΝ ΜΟΔΥΛΟΣ CQM1-ID212 CQM1-ID212 CQM1ID212

CQM1-ID212 | Μονάδα εισόδου DC 16 σημείων Omron CQM1 24VDC — NPN/PNP / 6mA / Κοινόχρηστο κοινό / Μπλοκ τερματικού / Απόκριση 8ms

16 Είσοδοι σε μία μονάδα — Συμπαγής επέκταση I/O για το CQM1

Το CQM1-ID212 είναι μια μονάδα επέκτασης I/O απευθείας βύσματος για τα προγραμματιζόμενα συστήματα ελεγκτή CQM1 και CQM1H. Συνδέεται μέσω των πλευρικών βυσμάτων διαύλου — χωρίς ξεχωριστή καλωδίωση μεταξύ της μονάδας και της CPU. Οι συσκευές πεδίου συνδέονται απευθείας στο μπλοκ ακροδεκτών της μονάδας.

16 σημεία εισόδου ανά μονάδα χειρίζονται τα τυπικά σήματα αισθητήρα και διακόπτη που βρίσκονται στις εφαρμογές ελέγχου μηχανών: διακόπτες ορίου, φωτοηλεκτρικοί αισθητήρες, διακόπτες εγγύτητας, χειροκίνητα κουμπιά και επαφές κλειδώματος ασφαλείας. Στη μέγιστη διαμόρφωση του CQM1, κάθε ID212 συνεισφέρει 16 σημεία εισόδου στο συνολικό πλήθος I/O του συστήματος.

Βασικές Προδιαγραφές

Ρυθμιζόμενος χρόνος απόκρισης — Ανοσία θορύβου έναντι ταχύτητας

Ο προεπιλεγμένος χρόνος απόκρισης 8 ms ισχύει και για τις μεταβάσεις ON-to-OFF και OFF-to-ON. Αυτό ορίζεται στο CQM1 PLC Setup. Το ρυθμιζόμενο εύρος είναι από 0 έως 32 ms σε βήματα του 1 ms.

Μεγαλύτερος χρόνος απόκρισης (π.χ. 16 ms):Φιλτράρει τον ηλεκτρικό θόρυβο από πηγές όπως επαφές, ηλεκτρομαγνητικές βαλβίδες ή μεγάλες διαδρομές καλωδίων. Οι παραπλανητικές μεταβάσεις μικρότερες από τον καθορισμένο χρόνο αγνοούνται — η είσοδος καταγράφει μια αλλαγή κατάστασης μόνο εάν το σήμα παραμένει σταθερό για ολόκληρη την περίοδο φίλτρου. Χρήσιμο σε θορυβώδη ηλεκτρικά περιβάλλοντα.

Συντομότερος χρόνος απόκρισης (π.χ. 0–2 ms):Απαιτείται για γρήγορες πηγές σήματος — αισθητήρες υψηλής ταχύτητας, διακόπτες θέσης σε γρήγορα κινούμενα μηχανήματα ή σήματα ελέγχου που αλλάζουν κατάσταση γρήγορα και πρέπει να ανιχνευθούν αμέσως. Στα 0ms, δεν εφαρμόζεται ψηφιακό φίλτρο — διαβάζεται το πρωτογενές σήμα εισόδου.

Η επιλογή γίνεται ανά μονάδα μέσω του PLC Setup, όχι ανά σημείο — και οι 16 είσοδοι στο CQM1-ID212 μοιράζονται την ίδια ρύθμιση χρόνου απόκρισης.

Σενάρια εφαρμογής

Είσοδος αισθητήρα εργαλειομηχανών:Ένα κέντρο κατεργασίας CNC προσθέτει ένα CQM1-ID212 στο σύστημα CQM1 για να χειρίζεται αισθητήρες παρουσίας εργαλείων, οριακούς διακόπτες σε προφυλακτήρες άξονα και σήματα ανάδρασης του συστήματος ψυκτικού. Οι 16 είσοδοι της μονάδας καλύπτουν το πλήρες συμπλήρωμα αισθητήρα του μηχανήματος σε μία υποδοχή μονάδας.

Έλεγχος μεταφορέων:Ένας μεταφορέας συσκευασίας χρησιμοποιεί CQM1-ID212 για φωτοηλεκτρικούς αισθητήρες που ανιχνεύουν την παρουσία προϊόντος σε κάθε σταθμό. Ο ρυθμιζόμενος χρόνος απόκρισης έχει ρυθμιστεί στα 8 ms για να φιλτράρει την αναπήδηση της επαφής στα σήματα εξόδου των αισθητήρων, ενώ εξακολουθεί να ανιχνεύει κενά προϊόντος σε κανονικές ταχύτητες γραμμής.

Πίνακας μικτού αισθητήρα:Ένας πίνακας μηχανής χρησιμοποιεί τόσο διακόπτες προσέγγισης NPN (για ανίχνευση σιδηρούχων μετάλλων) όσο και επαφές πόρτας ασφαλείας εξόδου PNP. Το CQM1-ID212 χειρίζεται και τα δύο στην ίδια μονάδα — δεν χρειάζεται ξεχωριστές μονάδες εισόδου ή μετατροπείς πολικότητας.

FAQ

Ε1: Μπορούν και οι 16 είσοδοι του CQM1-ID212 να είναι ενεργές ταυτόχρονα;

Ναί. Το CQM1-ID212 υποστηρίζει 100% ταυτόχρονη ενεργοποίηση — και οι 16 είσοδοι μπορούν να βρίσκονται ταυτόχρονα σε ενεργή κατάσταση (ON) στα 24 VDC χωρίς να υπερβαίνουν τις ονομασίες ισχύος της μονάδας. Το ρεύμα οπίσθιου επιπέδου των 85 mA εξυπηρετεί τις συνθήκες εισόδου με πλήρη φόρτιση.

Ε2: Ποιες CPU CQM1 είναι συμβατές με το CQM1-ID212;

Το CQM1-ID212 είναι συμβατό με τις σειρές CPU CQM1 και CQM1H. Για το CQM1H, τα μοντέλα μονάδων CPU CQM1H-CPU21, CPU51 και CPU61 δέχονται μονάδες επέκτασης I/O συμπεριλαμβανομένου του ID212. Η μέγιστη επέκταση I/O εξαρτάται από το μοντέλο της CPU — για παράδειγμα, η CQM1H-CPU61 υποστηρίζει έως και 11 μονάδες επέκτασης I/O. Ελέγξτε το φύλλο δεδομένων της συγκεκριμένης CPU για τον μέγιστο αριθμό μονάδων I/O και τη συνολική χωρητικότητα πόντων.

Ε3: Πώς συνδέεται το CQM1-ID212 με τη μονάδα CPU CQM1;

Η μονάδα συνδέεται μέσω της υποδοχής διαύλου του CQM1 στην αριστερή πλευρά της μονάδας — η ίδια υποδοχή που χρησιμοποιείται για όλες τις μονάδες επέκτασης I/O CQM1. Οι μονάδες γλιστρούν μεταξύ τους και κλειδώνουν. Δεν απαιτείται καλώδιο με κορδέλα ή εξωτερική καλωδίωση διαύλου I/O. Ένα δεξιό ακραίο κάλυμμα (CQM1H-TER01) συνδέεται στην τελευταία μονάδα της σειράς. Η αρθρωτή αρχιτεκτονική πλευρικής σύνδεσης επιτρέπει την προσθήκη ή αφαίρεση μονάδων χωρίς να διαταραχθεί η καλωδίωση σε παρακείμενες μονάδες.

Ε4: Είναι κοινή η ρύθμιση χρόνου απόκρισης και στα 16 σημεία εισόδου στο CQM1-ID212;

Ναί. Ο χρόνος απόκρισης ρυθμίζεται ανά μονάδα στο PLC Setup, όχι ανά μεμονωμένο σημείο. Και οι 16 είσοδοι σε ένα μόνο CQM1-ID212 μοιράζονται την ίδια ρύθμιση φίλτρου. Εάν διαφορετικά σημεία στο ίδιο σύστημα απαιτούν διαφορετικούς χρόνους απόκρισης, τοποθετήστε αισθητήρες που χρειάζονται ταχύτερη απόκριση σε μια ξεχωριστή μονάδα ID212 και διαμορφώστε τον χρόνο απόκρισης κάθε μονάδας ανεξάρτητα.

Ε5: Ποια είναι η ελάχιστη διάρκεια σήματος εισόδου που μπορεί να ανιχνεύσει αξιόπιστα το CQM1-ID212;

Στη ρύθμιση ελάχιστου χρόνου απόκρισης των 0ms (χωρίς ψηφιακό φίλτρο), η μονάδα μπορεί να ανιχνεύσει σήματα εισόδου τόσο σύντομα όσο περίπου 0,1 ms (100 μικροδευτερόλεπτα) όταν ενεργοποιείται ως είσοδος διακοπής σε συμβατούς CPU CQM1H. Στην τυπική κυκλική σάρωση, η ελάχιστη διάρκεια ανιχνεύσιμου σήματος είναι περίπου ίση με έναν κύκλο σάρωσης PLC — συνήθως 1 έως 10 ms ανάλογα με τη διάρκεια του προγράμματος. Πολύ σύντομοι παλμοί μικρότεροι από έναν κύκλο σάρωσης ενδέχεται να παραλείψουν κατά την τυπική κυκλική ανανέωση I/O.
