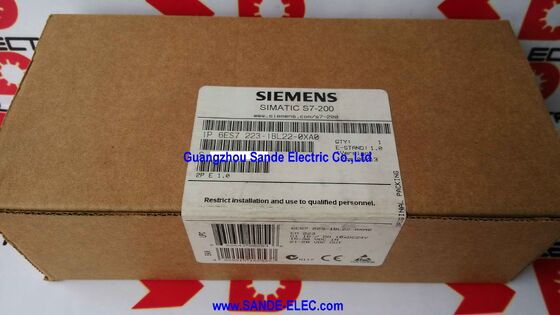

6ES7223-1BL22-0XA0 | SIMATIC S7-200 EM 223 Digital I/O — 16 DI + 16 DO / 24VDC / 0,5A ανά έξοδο / −20 έως +60°C / 100×75×30mm

16 Είσοδοι + 16 Έξοδοι σε μία μονάδα επέκτασης

Το 6ES7223-1BL22-0XA0 (EM 223) επεκτείνει τον αριθμό εισόδων/εξόδων μιας CPU SIMATIC S7-200 προσθέτοντας 16 ψηφιακές εισόδους και 16 ψηφιακές εξόδους ταυτόχρονα. Ένα μεμονωμένο EM 223 διπλασιάζει τη χωρητικότητα I/O μιας CPU που ξεκινά με 16 ή λιγότερα ενσωματωμένα σημεία, φέρνοντας το συνδυασμένο σύστημα σε πυκνότητα που καλύπτει τις περισσότερες μικρές έως μεσαίες απαιτήσεις ελέγχου μηχανής.

Το EM 223 κουμπώνει στη δεξιά πλευρά της CPU S7-200 ή στην προηγούμενη μονάδα επέκτασης. Ο τοπικός δίαυλος επέκτασης μεταφέρει ισχύ και δεδομένα μεταξύ της CPU και όλων των συνδεδεμένων μονάδων επέκτασης. Δεν απαιτείται ξεχωριστή καλωδίωση τροφοδοσίας για την επικοινωνία της μονάδας — η ισχύς του συστήματος στα 24 V DC τροφοδοτεί και τα κυκλώματα της μονάδας στο πεδίο.

Βασικές Προδιαγραφές

Ανοχή εισόδου 24 VDC — Λειτουργία σε πραγματικές συνθήκες τροφοδοσίας

Η ανοχή τάσης εισόδου 24VDC ±20% σημαίνει ότι η μονάδα διαβάζει αξιόπιστα τις εισόδους από 21VDC έως 28VDC. Οι βιομηχανικές τροφοδοσίες 24V σπάνια είναι ακριβώς 24V — μια ρύθμιση τροφοδοσίας ±10% ή συστήματα με υποστήριξη μπαταρίας με μεταβλητές καταστάσεις φόρτισης μπορεί να παράγουν τάσεις σε αυτό το εύρος. Η ανοχή 21–28 VDC του EM 223 διασφαλίζει ότι τα σήματα εισόδου αναγνωρίζονται σωστά σε όλο το εύρος διακύμανσης τροφοδοσίας χωρίς εσφαλμένες ενδείξεις ή χαμένες μεταβάσεις.

Τα κανάλια εξόδου τροφοδοτούνται από την ίδια παροχή 24V. Το ρεύμα εξόδου 0,5A ανά κανάλι καλύπτει ηλεκτρομαγνητικές βαλβίδες (συνήθως 0,1–0,35A), ενδεικτικές λυχνίες και μικρά πηνία ρελέ — οι τυπικοί τύποι φορτίου ενεργοποιητή στον αυτοματισμό μηχανών σε αυτήν την πυκνότητα I/O.

Συμπαγής φόρμα — 100 × 75 × 30 mm

Με ύψος 100 mm, πλάτος 75 mm και βάθος 30 mm, το EM 223 καταλαμβάνει ελάχιστο πάνελ. Το στενό αποτύπωμα μονάδας του συστήματος S7-200 επιτρέπει σε πολλαπλές μονάδες επέκτασης να στοιβάζονται σε ένα τμήμα πίνακα χωρίς το μεγαλύτερο αποτύπωμα πλαισίου των συστημάτων που βασίζονται σε rack.

Για μικρά πάνελ μηχανών — τροφοδότες, μεταφορείς, σταθμούς συσκευασίας — όπου κάθε χιλιοστό του χώρου σιδηροτροχιών DIN έχει κόστος, ο συμπαγής παράγοντας μορφής EM 223 διατηρεί το σύστημα ελεγκτή σε ένα διαχειρίσιμο μέγεθος περιβλήματος.

Χαρακτηριστικά προστασίας — Υπερένταση και υπέρταση

Η μονάδα περιλαμβάνει προστασία υπερέντασης και υπέρτασης στα κανάλια εξόδου. Μια έξοδος που είναι βραχυκυκλωμένη ή υπερφορτωμένη ενεργοποιεί το κύκλωμα προστασίας, κόβοντας την έξοδο πριν προκληθεί ζημιά. Η μονάδα παρακολουθεί τη δική της κατάσταση λειτουργίας και αναφέρει καταστάσεις σφάλματος στην CPU.

Για εγκαταστάσεις πεδίου όπου η καλωδίωση εξόδου μπορεί να βραχυκυκλωθεί κατά λάθος κατά τη συντήρηση ή τη μετακίνηση του εξοπλισμού, η ενσωματωμένη προστασία αποτρέπει τις επαναλαμβανόμενες βλάβες της μονάδας από συμβάντα βραχυκυκλώματος στο πεδίο.

Σενάρια εφαρμογής

Επέκταση ελέγχου μεταφορέα:Μια CPU S7-200 διαχειρίζεται ένα σύστημα μεταφοράς αλλά χρειάζεται επιπλέον I/O για ένα νέο τμήμα εκτροπής. Ένα 6ES7223-1BL22-0XA0 προσθέτει 16 εισόδους (διακόπτες ορίου, αισθητήρες) και 16 εξόδους (ενεργοποιητές εκτροπέων, ενδεικτικές λυχνίες) στο υπάρχον σύστημα S7-200 χωρίς να αντικαταστήσει τη CPU.

Μηχανή συσκευασίας:Οι μηχανισμοί κίνησης, σφράγισης, κοπής και απόρριψης φιλμ απαιτούν περισσότερη I/O από αυτή που παρέχει η βασική CPU S7-200. Το EM 223 παρέχει τους επιπλέον 32 πόντους που απαιτούνται για το εκτεταμένο τμήμα του μηχανήματος.

Συντήρηση παλαιού τύπου S7-200:Ένα EM 223 σε ένα μηχάνημα που λειτουργεί αποτυγχάνει. Η άμεση αντικατάσταση 6ES7223-1BL22-0XA0 επαναφέρει την I/O χωρίς αλλαγές προγράμματος — η CPU συνεχίζει να αντιμετωπίζει την ίδια θέση της μονάδας επέκτασης μετά την αντικατάσταση.

FAQ

Ε1: Ποιοι επεξεργαστές S7-200 είναι συμβατοί με τον 6ES7223-1BL22-0XA0;

Η μονάδα επέκτασης EM 223 είναι συμβατή με όλες τις μονάδες CPU S7-200 που υποστηρίζουν τοπική επέκταση: CPU 221 (περιορισμένη), CPU 222, CPU 224, CPU 224XP και CPU 226. Η CPU 221 υποστηρίζει λιγότερες μονάδες επέκτασης από τα υψηλότερα μοντέλα. Ελέγξτε τον μέγιστο αριθμό μονάδων επέκτασης της συγκεκριμένης CPU πριν προγραμματίσετε τη διαμόρφωση του συστήματος.

Ε2: Πόσες μονάδες EM 223 μπορούν να συνδεθούν σε μία CPU S7-200;

Ο αριθμός των μονάδων επέκτασης περιορίζεται από τον μέγιστο αριθμό επεκτάσεων του τύπου CPU. Η CPU 226, για παράδειγμα, υποστηρίζει έως και 7 μονάδες επέκτασης. Η συνολική χωρητικότητα επέκτασης περιορίζεται επίσης από τον διαθέσιμο τοπικό χώρο διευθύνσεων I/O της CPU. Κάθε EM 223 καταλαμβάνει δύο byte εισόδου/εξόδου (εισόδους) και δύο byte εισόδου/εξόδου (εξόδους) στην εικόνα I/O της CPU — σχεδιάστε την εκχώρηση διεύθυνσης I/O πριν προσθέσετε πολλαπλές μονάδες EM 223.

Ε3: Ποιο λογισμικό προγραμματισμού χρησιμοποιείται για το σύστημα S7-200 με EM 223;

Το STEP 7-Micro/WIN είναι το λογισμικό προγραμματισμού και διαμόρφωσης για τη σειρά S7-200. Το EM 223 έχει ρυθμιστεί στο μπλοκ συστήματος STEP 7-Micro/WIN, όπου εκχωρούνται οι διευθύνσεις εισόδου και εξόδου του. Η ενσωματωμένη θύρα προγραμματισμού της CPU συνδέεται με τον υπολογιστή προγραμματισμού χρησιμοποιώντας ένα καλώδιο PC/PPI. Για την παραλλαγή S7-200 SMART, το STEP 7-MicroWIN SMART είναι το αντίστοιχο λογισμικό.

Ε4: Ποιο είναι το μέγιστο ρεύμα εξόδου για το 6ES7223-1BL22-0XA0 και μπορεί να οδηγήσει απευθείας τους επαφές κινητήρα;

Κάθε κανάλι εξόδου χειρίζεται έως και 0,5A. Τα πηνία επαφέα μικρών ηλεκτροκινητήρων (για επαφές ισχύος έως λίγων κιλοβάτ) συνήθως αντλούν 0,1–0,3A στα 24 VDC — εντός της ονομαστικής ισχύος εξόδου του EM 223. Για μεγαλύτερα πηνία επαφής που τραβούν περισσότερο από 0,5A, απαιτείται ένα ενδιάμεσο ρελέ με πηνίο 24 VDC με ονομαστική τιμή εντός του ορίου 0,5A μεταξύ της εξόδου EM 223 και του πηνίου του επαφέα.

Ε5: Τι αντικαθιστά το 6ES7223-1BL22-0XA0 για νέα σχέδια;

Το άμεσο ανταλλακτικό είναι το 6ES7223-1BL21-0XA0. Για νέα σχέδια μηχανημάτων που επί του παρόντος καθορίζουν το S7-200 I/O, η μετάβαση στη σειρά S7-1200 με τις αντίστοιχες μονάδες επέκτασης SIMATIC S7-1200 παρέχει μια υποστηριζόμενη, ενεργά αναπτυγμένη πλατφόρμα με παρόμοιο αποτύπωμα I/O.
