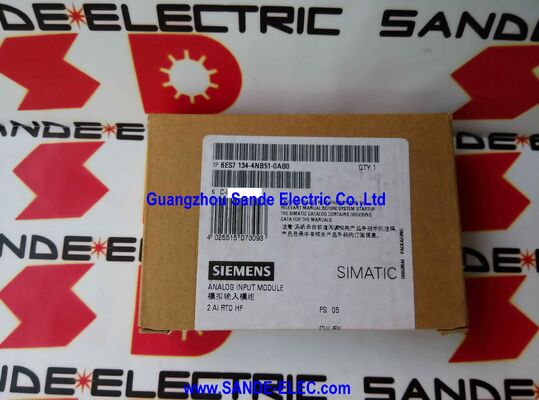

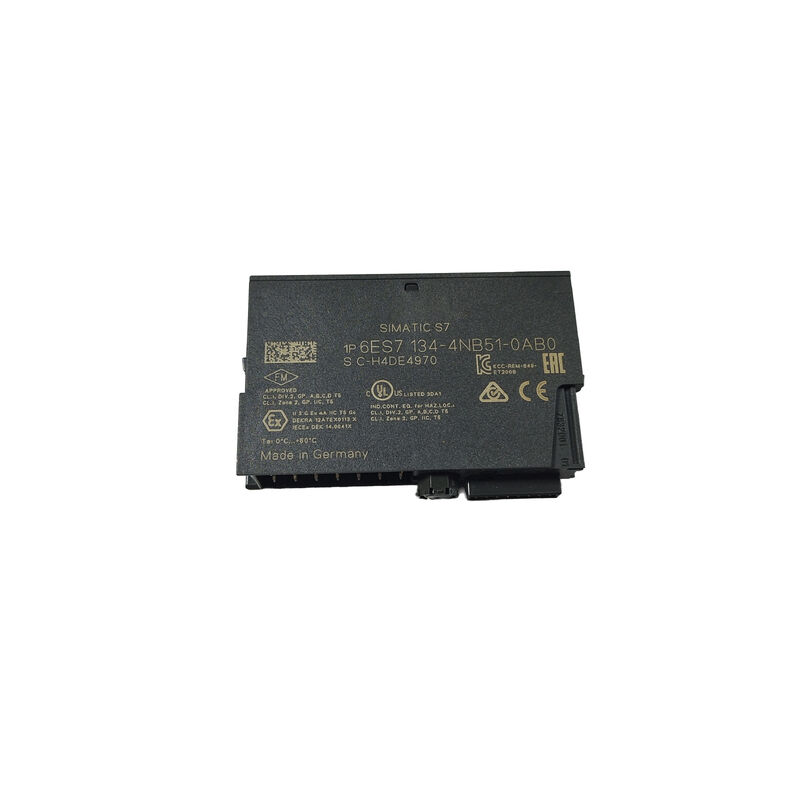

Siemens 6ES7134-4NB51-0AB0∙ SIMATIC ET 200S 2AI RTD High Feature Module ∙ 15-Bit / ±0.1% / 2/3/4-Wire / Line Compensation

Υψηλής ικανότητας είσοδος RTD 15-bit ανάλυση με ενσωματωμένη αντιστάθμιση μολύβδου

Το 6ES7134-4NB51-0AB0 είναι το 2AI RTD High Feature αναλογικό εισερχόμενο μοντέλο για τη διανεμημένη I/O της Siemens SIMATIC ET 200S. Δύο κανάλια εισόδου, το καθένα αποδέχεται έναν ανιχνευτή θερμοκρασίας αντίστασης (RTD)Pt200, Pt500, Pt1000, Ni100, Ni120, ή Cu10 αισθητήρα και επιστρέφει μια μέτρηση θερμοκρασίας στο PROFIBUS DP master σε ανάλυση 15 bit συν σήμα.Αυτή είναι μία από τις πιο ακριβείς επιλογές εισόδου θερμοκρασίας στην σειρά αναλογικών μονάδων ET 200S..

Η ονομασία "High Feature" (HF) είναι μια σημαντική διάκριση.Η μονάδα HF προσθέτει υψηλότερη ανάλυση (15bit έναντι 13bit στις τυποποιημένες μονάδες) και εσωτερική αντιστάθμιση της αντίστασης της γραμμής.

Αντιστάθμιση εσωτερικής αντίστασης γραμμήςαπομακρύνει το σφάλμα μέτρησης θερμοκρασίας που προκαλείται από την αντίσταση του καλωδίου που συνδέει τον αισθητήρα RTD με τη μονάδα.η αντίσταση του καλωδίου προσθέτει απευθείας στην αντίσταση του αισθητήρα και είναι αδιάκριτη από τη θερμοκρασία ̇ ένα καλώδιο 20 Ω μοιάζει με μια αντιστάθμιση θερμοκρασίας 20 Ω (περίπου 50 ° C στο Pt100)Το εσωτερικό κύκλωμα αντιστάθμισης της μονάδας HF μετρά και αφαιρεί αυτό το σφάλμα αντίστασης του καλωδίου χωρίς να απαιτείται εξωτερική διόρθωση.να καθιστούν πρακτικές τις εγκαταστάσεις δύο καλωδίων με εύλογη ακρίβεια για αποστάσεις όπου η καλωδίωση δύο καλωδίων είναι η οικονομική επιλογή.

Οι εγκαταστάσεις 3 καλωδίων και 4 καλωδίων εξαλείφουν το σφάλμα αντίστασης καλωδίων στον αισθητήρα χρησιμοποιώντας τις παραδοσιακές τεχνικές αισθητήρα Kelvin ή γέφυρα, αλλά απαιτούν περισσότερους αγωγούς ανά αισθητήρα.Η ενότητα υποστηρίζει και τις τρεις διαμορφώσεις καλωδίωσης, παρέχοντας στον σχεδιαστή του συστήματος ευελιξία στη στρατηγική καλωδίωσης του αισθητήρα ανά θέση αισθητήρα.

Βασικές προδιαγραφές

6ES7134-4NB51 έναντι 6ES7134-4NB01

Και οι δύο φέρουν το πρόθεμα "NB" και την ονομασία High Feature, αλλά μετρούν διαφορετικούς τύπους αισθητήρων:

Οι δύο αυτές ενότητες δεν είναι εναλλάξιμες ̇ και οι δύο χρησιμοποιούν την ίδια ενότητα τερματικού τερματικού ET 200S, αλλά η ηλεκτρονική και η τεχνική μέτρησης διαφέρουν εντελώς.Επιβεβαιώστε τον τύπο αισθητήρα στην εγκατάσταση πριν καθορίσετε.

Γενικές ερωτήσεις

Ε1: Ποιοι τύποι αισθητήρων RTD είναι συμβατοί με το 6ES7134-4NB51-0AB0;

Η ενότητα δέχεται τυποποιημένους τύπους RTD βιομηχανικής πλατίνας και νικελίου: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 και Cu10 (καμπύλες του προτύπου DIN/IEC).Ο τύπος αισθητήρα ρυθμίζεται ανά κανάλι στις παραμέτρους της μονάδας ET 200S κατά τη διάρκεια της διαμόρφωσης υλικού STEP 7 ή TIA Portal.. Επιβεβαιώστε τον τύπο αισθητήρα που έχει εγκατασταθεί στην εφαρμογή πριν από τη ρύθμιση.

Ε2: Ποια μονάδα τερματικού απαιτείται για το 6ES7134-4NB51-0AB0;

Η ενότητα απαιτεί ενότητα τερματικού τερματικού ET 200S, είτε TM-E15S24-AT (τερεμβολικό τερματικό τύπου, 6ES7193-4CL20-0AA0) είτε TM-E15C24-AT (τερεμβολικό τύπου πινέλας, 6ES7193-4CL30-0AA0).Η μονάδα τερματικού συστήματος παρέχει τα τερματικά καλωδίωσης πεδίου και συνδέεται φυσικά με το σιδηρόδρομο ET 200SΟι τερματικές μονάδες πρέπει να παραγγέλνονται ξεχωριστά.

Ε3: Πώς λειτουργεί η αντιστάθμιση εσωτερικής αντίστασης γραμμής και πότε έχει σημασία;

Σε ένα κυκλώμα RTD 2 καλωδίων, το καλώδιο που συνδέει τον αισθητήρα με τη μονάδα μεταφέρει το ρεύμα μέτρησης και εισάγει επίσης μια αντίσταση που προσθέτει στην ανάγνωση του αισθητήρα ως σφάλμα μετατόπισης θερμοκρασίας.Η εσωτερική αντιστάθμιση εφαρμόζει μια διόρθωση με βάση μια γνωστή μέτρηση αναφοράς για να αφαιρέσει την αντίσταση του καλωδίου από το αποτέλεσμαΑυτό είναι ιδιαίτερα σημαντικό για τις μεγάλες διαδρομές καλωδίων 2 καλωδίων Ω σε Pt100, κάθε 1Ω αντίστασης καλωδίου εισάγει περίπου 2,5°C σφάλμα μέτρησης χωρίς αντιστάθμιση.Η μονάδα HF μειώνει αυτό το σφάλμα χωρίς να απαιτείται καλωδίωση 3 καλωδίων ή 4 καλωδίων.

Ε: Το 6ES7134-4NB51-0AB0 έχει διακοπεί.

Το σύστημα ET 200S αντικαταστάθηκε από την πλατφόρμα ET 200SP. Το ET 200SP προσφέρει ισοδύναμες ενότητες εισόδου ΕΤΑ με συμβατή δυνατότητα μέτρησης.πηγή 6ES7134-4NB51-0AB0 μέσω της λιανικής πώλησης ET 200SΓια νέα συστήματα, χρησιμοποιήστε το ισοδύναμο ET 200SP. Επιβεβαιώστε τον ακριβή τύπο αντικατάστασης με το Siemens Industry Mall.

Ε5: Το SF LED ανάβει στο 6ES7134-4NB51-0AB0.

Το φωτεινό φως SF (αποτυχία ομάδας) υποδεικνύει μια βλάβη σε επίπεδο μονάδας, συνήθως ένα σήμα αισθητήρα εκτός εμβέλειας (ανοιχτό κύκλωμα, βραχυκύκλωμα ή ανάγνωση αισθητήρα πέραν της διαμορφωμένης εμβέλειας),ή σφάλμα υλικού ενότητας. Διαβάστε τα διαγνωστικά δεδομένα μέσω του STEP 7 ή του δικτυακού τόπου TIA για να εντοπίσετε τον συγκεκριμένο κωδικό σφάλματος.παρουσιάζεται ως ανάλυση υψηλότερης ή χαμηλότερης κλίμακας ανάλογα με τον τύπο διακοπής.
