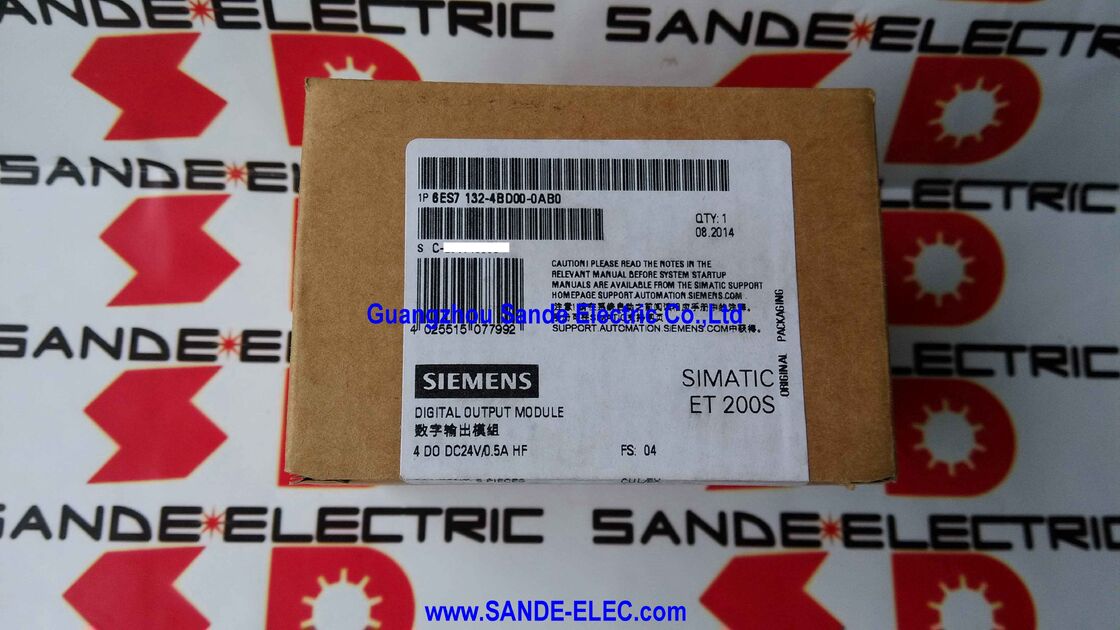

Ηλεκτρόνιο. Ενότητες 6ES7132-4BD00-0AB0 6ES7 132-4BD00-0AB0 6ES7132-4BDOO-OABO

6ES7132-4BD00-0AB0∙ SIMATIC ET 200S 4DO Ψηφιακή έξοδος ∙ 24VDC / 0.5A ανά κανάλι / HF διάγνωση / 100μs / 15mm / ανίχνευση βραχυκυκλώματος

Έξοδος 4 καναλιών, πλάτος 15 mm

Το ET 200S κατανεμημένο σύστημα I/O είναι κατασκευασμένο γύρω από στενές, μονολειτουργικές ηλεκτρονικές ενότητες.Για κατανεμημένους σταθμούς I/O με περιορισμένο χώρο ̇ ντουλάπια για τοποθέτηση σε μηχανήΗ ευρύτητα των 15 mm επιτρέπει υψηλή πυκνότητα I/O με πολλαπλές μονάδες που τοποθετούνται πλάι-πλάι σε ένα μικρό αποτύπωμα.

Κάθε ένα από τα τέσσερα κανάλια σβήνει 24VDC έως 0,5A, επαρκές για σόλενοειδείς βαλβίδες (συνήθως από 0,1 έως 0,4A), φανές δεικτών, μικρά ρολά,και κυκλώματα ελέγχου επαγγελλόμενων που εμπίπτουν στην ονομασία εξόδου.

Βασικές προδιαγραφές

Ηλεκτρονική Ύψιστη Δυνατότητα (HF)

Οι ηλεκτρονικές ενότητες ET 200S χαρακτηρίζονται είτεΣΤ (πρότυπο)ήHF (υψηλό χαρακτηριστικό)Το 6ES7132-4BD00-0AB0 φέρει την ονομασία HF.

Η πρακτική διαφορά είναι η διαγνωστική ικανότητα. Η πρότυπη (ST) μονάδα εξόδου αλλάζει τα κανάλια της και επιβεβαιώνει την κατάσταση εξόδου, αλλά δεν προσδιορίζει ποιο συγκεκριμένο κανάλι έχει αναπτύξει σφάλμα.Η μονάδα HF προσθέτει ανίχνευση θερμικού βραχυκυκλώματος κανάλι με κανάλιΌταν το φορτίο ενός καναλιού εξόδου αντλεί υπερβολικό ρεύμα, ένα σφραγισμένο σόλενοειδές, ένα μικρότερο τμήμα καλωδίωσης,ή μια αποτυχημένη περιστροφή βαλβίδας η μονάδα HF προσδιορίζει και αναφέρει το συγκεκριμένο κανάλι που έχει βλάβη.

Η αναφορά σφάλματος ταξιδεύει πίσω μέσω της ενότητας διεπαφής ET 200S στο διαγνωστικό μπουφέρο του CPU.Ο μηχανικός σταθμός μπορεί να εντοπίσει ποιο κανάλι εξόδου και ποια συσκευή πεδίου προκαλεί την κατάσταση υπερχείλισηςΓια συστήματα με πολλούς ενεργοποιητές κατανεμημένους σε μια κατανεμημένη διάταξη, αυτό περιορίζει την έρευνα σφάλματος από "κάπου στον Σταθμό 4" σε "Κανάλι 2 της σχισμής 3 της μονάδας, Σταθμός 4".

Σενάρια εφαρμογής

Ελέγχος βαλβίδας με ηλεκτροσόκ σε μηχανή πλήρωσης:Οκτώ μονάδες εξόδου ET 200S σε έναν κατανεμημένο σταθμό ελέγχουν 32 πνευματικές βαλβίδες.χωρίς να τραβάμε κάθε συνδετήρα ηλεκτροσόκ για χειροκίνητη δοκιμή.

Ελέγχος κινητήρα μεταφορέα:24VDC ενεργοποιητές (σπρώχτες, σταθμοί, μετατροπείς) σε μια γραμμή παραγωγής που ελέγχεται μέσω διανεμημένων σταθμών ET 200S. Κάθε 15 mm μονάδα στον συμπαγές σταθμό τροφοδοτεί τέσσερα κανάλια ενεργοποιητών.

Συστήματα φανού δεικτών και σηματοδότησης:Πολλαπλές λάμπες πύργου σήματος 24VDC και δείκτες κατάστασης που τροφοδοτούνται από κανάλια εξόδου 4DO σε σταθμό μηχανικού ντουλάπις ET 200S.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ της παραλλαγής 6ES7132-4BD00-0AB0 (HF) και της παραλλαγής Standard (ST);

Η παραλλαγή ST (π.χ. 6ES7132-4BD02-0AA0) παρέχει τη βασική λειτουργία εξόδου 4DO χωρίς διάγνωση ανά κανάλι.Η παραλλαγή HF προσθέτει ανίχνευση θερμικού βραχυκυκλώματος σε κάθε μεμονωμένο κανάλι εξόδου και αναφέρει σφάλματα ανά κανάλι πίσω στην CPU. Επιλέξτε το ST για εγκαταστάσεις που είναι ευαίσθητες στο κόστος όπου δεν απαιτείται διάγνωση ανά κανάλι· επιλέξτε το HF όπου απαιτείται διαφάνεια της διάγνωσης για τη μείωση του χρόνου συντήρησης.

Ε2: Μπορεί το 6ES7132-4BD00-0AB0 να αλλάζει επαγωγικά φορτία απευθείας;

Ναι, με τις κατάλληλες προφυλάξεις. Το τρανζίστορ εξόδου έχει ονομαστική ισχύ 0,5A. Τα επαγωγικά φορτία (σωλενοειδείς βαλβίδες, ρολάς) παράγουν EMF κατά την απενεργοποίηση.Το κύκλωμα εξόδου της μονάδας παρέχει βασική προστασία, αλλά για μεγάλα επαγωγικά φορτία ή μεγάλους κύκλους διακόπτησης, η προσθήκη ενός ελεύθερου διώδους ή κυκλώματος καταστολής σε όλο το φορτίο μειώνει την πίεση στο τρανζιστόρ εξόδου και παρατείνει τη διάρκεια ζωής του μοντέλου.Ελέγξτε τα χαρακτηριστικά του ειδικού επαγωγικού φορτίου έναντι της ονομαστικής ισχύος της μονάδας.

Ε3: Πόσες μονάδες 6ES7132-4BD00-0AB0 μπορούν να τοποθετηθούν σε έναν σταθμό ET 200S;

Ο αριθμός εξαρτάται από τη μονάδα διεπαφής ET 200S στον σταθμό και τη μέγιστη επέκτασή της I/O.Κάθε 6ES7132-4BD00-0AB0 καταλαμβάνει 4 bits εξόδου και μία φυσική θέση στη σειρά της τερματικής μονάδας ET 200S. The interface module's documentation specifies the maximum number of electronic modules per station and the total backplane power budget — confirm both constraints when planning a station configuration.

Ε4: Πώς συνδέονται οι εξόδοι στο 6ES7132-4BD00-0AB0;

Η ενότητα χρησιμοποιεί την ενότητα τερματικού τερματικού ET 200S (TM-E ή TM-P σειρά) για την καλωδίωση πεδίου.και η ηλεκτρονική μονάδα συνδέεται με την τερματική μονάδα χωρίς να διαταράσσει την καλωδίωση πεδίουΑυτό επιτρέπει την απομάκρυνση της ηλεκτρονικής μονάδας και την αντικατάστασή της χωρίς να αποσυνδέονται καλώδια πεδίου.

Ε5: Ποιοι δείκτες LED υπάρχουν στο 6ES7132-4BD00-0AB0;

Η μονάδα διαθέτει τέσσερα LED πράσινης κατάστασης εξόδου (ένα ανά κανάλι) που υποδεικνύουν πότε ενεργοποιείται κάθε έξοδος,και ένας διαγνωστικός δείκτης που φωτίζει όταν ανιχνεύεται σφάλμα (σύνδεσμος μικρού κύκλου) σε οποιοδήποτε κανάλι. The channel-specific LED pattern combined with the diagnostic indicator allows a field technician to visually identify which channel is active and whether any fault condition is present without connecting a laptop.
