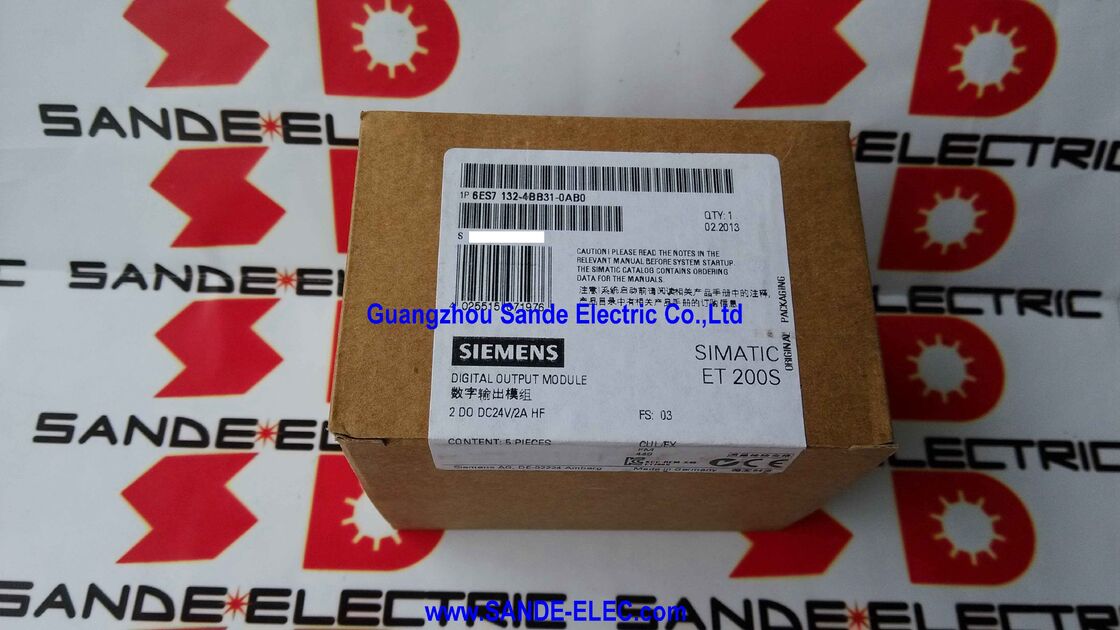

Siemens 6ES7132-4BB31-0AB0 | SIMATIC ET 200S 2DO High Feature — 24V DC / 2A / Diagnostics / 15mm / 5-Pack

Αριθμός ανταλλακτικού:6ES7132-4BB31-0AB0

Κατασκευαστής:Siemens AG (Γερμανία)

Οικογένεια προϊόντων:SIMATIC ET 200S

Δύο έξοδοι υψηλών προδιαγραφών στα 15 mm — με διαγνωστικό

Το 6ES7132-4BB31-0AB0 είναι μια ηλεκτρονική μονάδα ψηφιακής εξόδου 2 καναλιών για το κατανεμημένο σύστημα I/O SIMATIC ET 200S της Siemens. Στα 2Α ανά κανάλι εξόδου, οδηγεί φορτία που υπερβαίνουν τις δυνατότητες των τυπικών μονάδων εξόδου 0,5Α — ηλεκτρομαγνητικές βαλβίδες με υψηλότερα ρεύματα εισόδου, πηνία επαφής DC, ενεργοποιητές βαρύτερης λειτουργίας και φορτία ένδειξης με σημαντική έλξη ρεύματος. Δύο έξοδοι σε μια μονάδα πλάτους 15 mm διατηρούν τον σταθμό ET 200S συμπαγή ακόμα και όταν χρειάζονται έξοδοι υψηλότερου ρεύματος.

Η ονομασία "High Feature" (HF) διακρίνει αυτήν τη μονάδα από την έκδοση Standard (ST). Το καθοριστικό πλεονέκτημα της μονάδας HF είναι η διαγνωστική της ικανότητα — η μονάδα παρακολουθεί κάθε κανάλι εξόδου για συνθήκες βραχυκυκλώματος και ανοιχτού κυκλώματος (διακοπή καλωδίου). Όταν συμβαίνει βραχυκύκλωμα, η μονάδα ανιχνεύει το υπερένταση, ενεργοποιεί την προστασία από βραχυκύκλωμα και αναφέρει το σφάλμα μέσω του LED SF (σφάλμα ομάδας) στην όψη της μονάδας και μέσω των διαγνωστικών δεδομένων PROFIBUS DP στην CPU S7. Η ανίχνευση ανοιχτού κυκλώματος επιβεβαιώνει ότι η καλωδίωση εξόδου είναι άθικτη — ένα σπασμένο καλώδιο ή αποσυνδεδεμένο φορτίο δημιουργεί μια αναφορά σφάλματος ανοιχτού κυκλώματος προτού προκαλέσει πρόβλημα διαδικασίας.

Η συνάρτηση εξόδου αντικατάστασης τιμής παρέχει διαμορφώσιμη συμπεριφορά ασφαλούς αστοχίας — όταν η σύνδεση με την CPU χαθεί (σφάλμα επικοινωνίας PROFIBUS DP), η μονάδα μπορεί να ρυθμιστεί ώστε να ρυθμίζει τις εξόδους της σε καθορισμένες υποκατάστατες τιμές (δύναμη στο 0, διατήρηση της τελευταίας κατάστασης ή αναγκαστική σε 1) αντί να προεπιλεγεί σε all-off.

Το 6ES7132-4BB31-0AB0 πωλείται σε συσκευασίες των 5. Κάθε μονάδα είναι το ίδιο προϊόν. το πακέτο 5 είναι η τυπική μονάδα αγορών για αυτήν την ηλεκτρονική μονάδα στη σειρά ET 200S.

Βασικές Προδιαγραφές

HF vs ST — Επιλογή της σωστής μονάδας εξόδου ET 200S

Καθορίστε τη μονάδα HF όταν απαιτείται υψηλότερο ρεύμα εξόδου, διάγνωση ανοιχτού κυκλώματος ή διαμορφώσιμη συμπεριφορά υποκατάστασης για την εφαρμογή.

FAQ

Ε1: Απαιτεί το 6ES7132-4BB31-0AB0 μια συγκεκριμένη μονάδα τερματικού για εγκατάσταση;

Ναί. Κάθε ηλεκτρονική μονάδα ET 200S απαιτεί μια μονάδα τερματικού (TM) για την παροχή της φυσικής σύνδεσης με το τροφοδοτικό ET 200S και τους ακροδέκτες καλωδίωσης πεδίου. Η κατάλληλη μονάδα ακροδεκτών για τη μονάδα 2DO HF επιβεβαιώνεται από το εγχειρίδιο συστήματος ET 200S — διαφορετικές μονάδες ακροδεκτών παρέχουν διαφορετικές διαμορφώσεις καλωδίωσης. Η ίδια η ηλεκτρονική μονάδα δεν περιλαμβάνει μια μονάδα τερματικού. αυτά παραγγέλνονται χωριστά.

Ε2: Τι συμβαίνει όταν ανιχνεύεται βραχυκύκλωμα σε κανάλι εξόδου 2DO HF;

Η μονάδα ενεργοποιεί την προστασία βραχυκυκλώματος, περιορίζει το ρεύμα εξόδου και ρυθμίζει το SF LED στην πρόσοψη της μονάδας. Το σφάλμα αναφέρεται μέσω των διαγνωστικών δεδομένων PROFIBUS DP στην CPU S7, όπου μπορεί να ενεργοποιήσει συναγερμό προγράμματος. Εάν έχει διαμορφωθεί η συνάρτηση υποκατάστατης τιμής, η επηρεαζόμενη έξοδος μπορεί να αναγκαστεί σε μια καθορισμένη κατάσταση. Η έξοδος επανεκκινείται αυτόματα μόλις διαγραφεί το βραχυκύκλωμα και η CPU αναγνωρίσει το σφάλμα.

Ε3: Μπορούν τα δύο κανάλια εξόδου στο 6ES7132-4BB31-0AB0 να χρησιμοποιηθούν για διαφορετικές τάσεις φορτίου;

Και τα δύο κανάλια εξόδου μοιράζονται την τάση φορτίου που παρέχεται στον ακροδέκτη τροφοδοσίας της μονάδας. Και τα δύο κανάλια λειτουργούν από την ίδια τάση φορτίου 24 V DC — διαφορετικά φορτία τάσης σε διαφορετικά κανάλια της ίδιας μονάδας δεν υποστηρίζονται χωρίς εξωτερική απομόνωση. Εάν απαιτούνται διαφορετικές τάσεις φορτίου, χρησιμοποιήστε ξεχωριστές μονάδες κάθε μία συνδεδεμένη στην αντίστοιχη τροφοδοσία τους.

Ε4: Ποιος είναι ο σκοπός της συνάρτησης τιμής υποκατάστασης σε μια μονάδα υψηλών δυνατοτήτων;

Η συνάρτηση υποκατάστατης τιμής ορίζει τι κάνουν τα κανάλια εξόδου όταν χάνεται η επικοινωνία με την CPU — για παράδειγμα, όταν ο δίαυλος PROFIBUS DP αποτυγχάνει ή η CPU σταματά. Οι επιλογές περιλαμβάνουν συνήθως: επιβολή εξόδων στο 0 (όλα απενεργοποιημένα), διατήρηση της τελευταίας εντολής κατάστασης εξόδου ή επιβολή εξόδων στο 1 (όλα ενεργοποιημένα). Η τιμή υποκατάστασης διαμορφώνεται στο STEP 7 ή στο TIA Portal και αποθηκεύεται στη μονάδα διασύνδεσης ET 200S. Προστατεύει τη διαδικασία από ανεξέλεγκτη συμπεριφορά εξόδου κατά τη διάρκεια ενός σφάλματος επικοινωνίας.

Ε5: Πώς παραγγέλθηκε το 6ES7132-4BB31-0AB0 — μία μονάδα ή πέντε;

Το 6ES7132-4BB31-0AB0 συσκευάζεται και πωλείται σε μονάδες των 5 ηλεκτρονικών μονάδων. Μία παραγγελία του 6ES7132-4BB31-0AB0 παρέχει 5 πανομοιότυπες μονάδες 2DO HF. Αυτή είναι η τυπική συσκευασία της Siemens για τις ηλεκτρονικές μονάδες ET 200S — η ποσότητα συσκευασίας αναφέρεται στην περιγραφή του προϊόντος και στην ετικέτα του προϊόντος.
