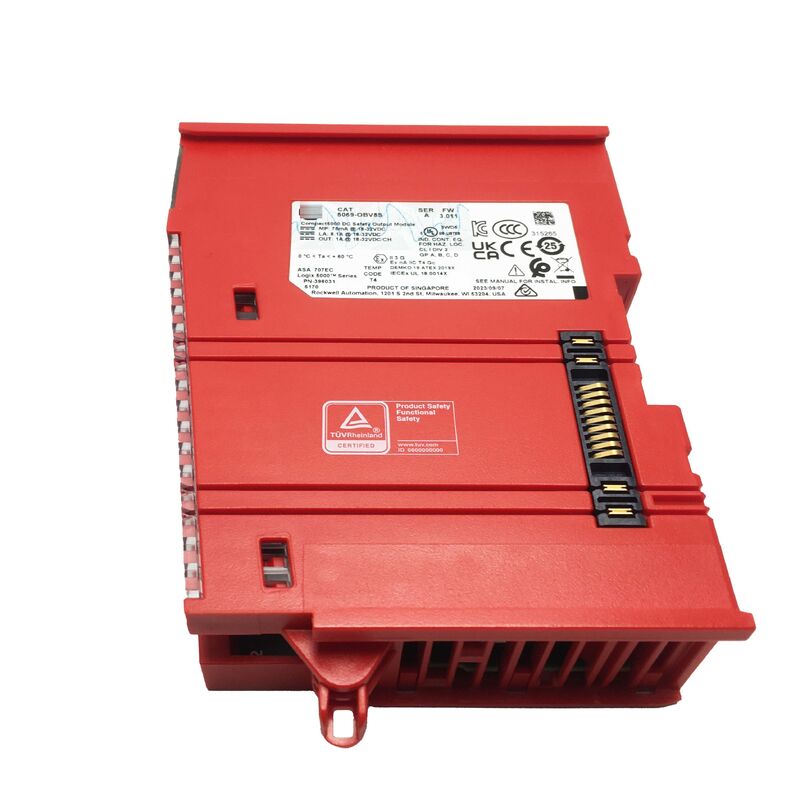

5069-OBV8S AB Μοντέλος εξόδου ασφάλειας 5069OBV8S Πρωτότυπο νέο

Αριθμός Καταλόγου: 5069-OBV8S

Κατασκευαστής: Rockwell Automation / Allen-Bradley

Οικογένεια Προϊόντων: Compact 5000 I/O

Τύπος Μονάδας: Διαμορφώσιμη Ψηφιακή Έξοδος Ασφαλείας (Παροχής ή Διπολική)

Κανάλια: 8

Τάση Εξόδου: 24V DC (εύρος 17.5-32V DC)

Βαθμολογία Ασφαλείας: SIL CL3 / PLe / Κατηγορία 4

Η 5069-OBV8S είναι μια διαμορφώσιμη μονάδα ψηφιακής εξόδου ασφαλείας 8 καναλιών από την οικογένεια Compact 5000 I/O της Allen-Bradley. Παρέχει εξόδους παροχής 24V DC πιστοποιημένες με Επίπεδο Ακεραιότητας Ασφαλείας CL3, Επίπεδο Απόδοσης e (PLe) και Κατηγορία 4 — την υψηλότερη βαθμίδα πιστοποιήσεων ασφαλείας για βιομηχανικό αυτοματισμό.

Αυτή η μονάδα έχει σχεδιαστεί για εφαρμογές όπου η προστασία μηχανών, η έξοδος ασφαλών διακοπτών και οι λειτουργίες ελεγχόμενης στάσης απαιτούν πιστοποιημένες εξόδους ασφαλείας με ενσωματωμένη ανίχνευση σφαλμάτων.

Η μονάδα λειτουργεί ως τοπικό I/O σε συστήματα CompactLogix 5380, Compact GuardLogix 5380 ή CompactLogix 5480, και λειτουργεί ως κατανεμημένο I/O μέσω EtherNet/IP για ελεγκτές CompactLogix 5380, Compact GuardLogix 5380, CompactLogix 5480, ControlLogix 5580 και GuardLogix 5580.

Ο διαμορφώσιμος τύπος εξόδου — παροχής ή διπολικός — προσαρμόζεται σε μια σειρά απαιτήσεων καλωδίωσης συσκευών πεδίου χωρίς να απαιτούνται διαφορετικές παραλλαγές μονάδων για διαφορετικές εφαρμογές.

Στα 1 αμπέρ ανά κανάλι, η μονάδα οδηγεί τα φορτία που είναι τυπικά σε εφαρμογές ασφαλείας μηχανών: πηνία ρελέ ασφαλείας, κυκλώματα ενεργοποίησης κουρτίνας φωτός, ηλεκτροβαλβίδες και σήματα ενεργοποίησης κινητήρα. Οκτώ ανεξάρτητα κανάλια σε μία λεπτή μονάδα παρέχουν σημαντική χωρητικότητα εξόδου, ενώ εξοικονομούν χώρο στο πάνελ και το σασί.

Το Επίπεδο Ακεραιότητας Ασφαλείας 3 (SIL 3) είναι η υψηλότερη βαθμολογία ασφαλείας που ορίζεται στο IEC 62061 για την ασφάλεια μηχανών. Αντιστοιχεί σε πιθανότητα επικίνδυνου σφάλματος ανά ώρα στην περιοχή 10⁻⁸ έως 10⁻⁷. Με απλά λόγια, είναι το επίπεδο που απαιτείται για λειτουργίες ασφαλείας που πρέπει να λειτουργούν αξιόπιστα έναντι σοβαρών πιθανών κινδύνων.

Το Επίπεδο Απόδοσης e (PLe) και η Κατηγορία 4 είναι ισοδύναμες ονομασίες από το ISO 13849-1.

Η Κατηγορία 4 απαιτεί ένα μεμονωμένο σφάλμα να μην οδηγεί σε απώλεια της λειτουργίας ασφαλείας και ότι το σφάλμα ανιχνεύεται πριν γίνει η επόμενη απαίτηση ασφαλείας — ή τουλάχιστον πριν από τον επόμενο κανονικό κύκλο μηχανής.

Η 5069-OBV8S επιτυγχάνει αυτές τις βαθμολογίες μέσω της αρχιτεκτονικής εξόδου διπλού καναλιού και των ολοκληρωμένων διαγνωστικών της.

Η μονάδα παρακολουθεί συνεχώς τις εξόδους της για απώλεια τροφοδοσίας πεδίου, συνθήκες χωρίς φορτίο, βραχυκυκλώματα, υπερφορτώσεις και υπερθέρμανση. Η προστασία αντίστροφης τάσης και η προστασία υπέρτασης είναι ενσωματωμένες στο υλικό. Αυτά τα διαγνωστικά λειτουργούν ανεξάρτητα από το πρόγραμμα ασφαλείας, παρέχοντας ένα δίχτυ ασφαλείας σε επίπεδο υλικού κάτω από τη λογική του λογισμικού.

Η ονομασία "διαμορφώσιμη" στην πλήρη ονομασία της μονάδας αναφέρεται στον επιλέξιμο ηλεκτρικό τύπο εξόδου. Οι έξοδοι παροχής παρέχουν ρεύμα από τη μονάδα στο φορτίο — ο ακροδέκτης εξόδου της μονάδας παρέχει τη θετική τροφοδοσία και το φορτίο συνδέεται μεταξύ αυτού του ακροδέκτη και της γείωσης.

Αυτή είναι η πιο κοινή σύμβαση καλωδίωσης για εξόδους ασφαλείας εργαλειομηχανών και ρομπότ.

Η διπολική διαμόρφωση επιτρέπει στις εξόδους της μονάδας να χρησιμοποιούνται σε κυκλώματα όπου η κατεύθυνση του ρεύματος μπορεί να ποικίλλει — χρήσιμο σε συγκεκριμένες εφαρμογές οδηγών βαλβίδων και ενεργοποιητών όπου το φορτίο απαιτεί και τις δύο πολικότητες σε διαφορετικά σημεία λειτουργίας.

Ο τύπος εξόδου διαμορφώνεται στο λογισμικό Studio 5000 Logix Designer ως μέρος της διαμόρφωσης της μονάδας. Δεν απαιτούνται αλλαγές υλικού ή jumpers.

Οι μονάδες Compact 5000 I/O χρησιμοποιούν τεχνολογία ενσωματωμένου διακόπτη 1 Gb που υποστηρίζει τοπολογίες Linear και Device Level Ring (DLR).

Αυτή η επικοινωνία backplane υψηλής ταχύτητας επιτρέπει γρήγορους ρυθμούς μεταφοράς μεταξύ του ελεγκτή και των μονάδων I/O — κρίσιμο για εφαρμογές ασφαλείας όπου ο προϋπολογισμός χρόνου αντίδρασης ασφαλείας είναι περιορισμένος.

Ο χρόνος αντίδρασης ασφαλείας της μονάδας 4.5 ms είναι ο χρόνος από την ανίχνευση μιας αλλαγής στην πλευρά εισόδου ασφαλείας έως την ενημέρωση της εξόδου ασφαλείας — μια βασική παράμετρος για τον υπολογισμό του συνολικού χρόνου αντίδρασης του συστήματος σε μια λειτουργία ασφαλείας.

Αυτό πρέπει να προστεθεί στις άλλες χρονικές καθυστερήσεις στην αλυσίδα ασφαλείας (χρόνος απόκρισης αισθητήρα, εκτέλεση λειτουργίας ασφαλείας, απόκριση ενεργοποιητή) κατά την επικύρωση της απόδοσης της πλήρους λειτουργίας ασφαλείας έναντι του απαιτούμενου χρόνου διακοπής.

Η μονάδα ενσωματώνεται επίσης στο ευρύτερο οικοσύστημα Compact 5000, λαμβάνοντας διανομή τροφοδοσίας από την πλευρά του πεδίου από συμβατές μονάδες Compact 5000 που παρέχουν αυτήν την υπηρεσία.
