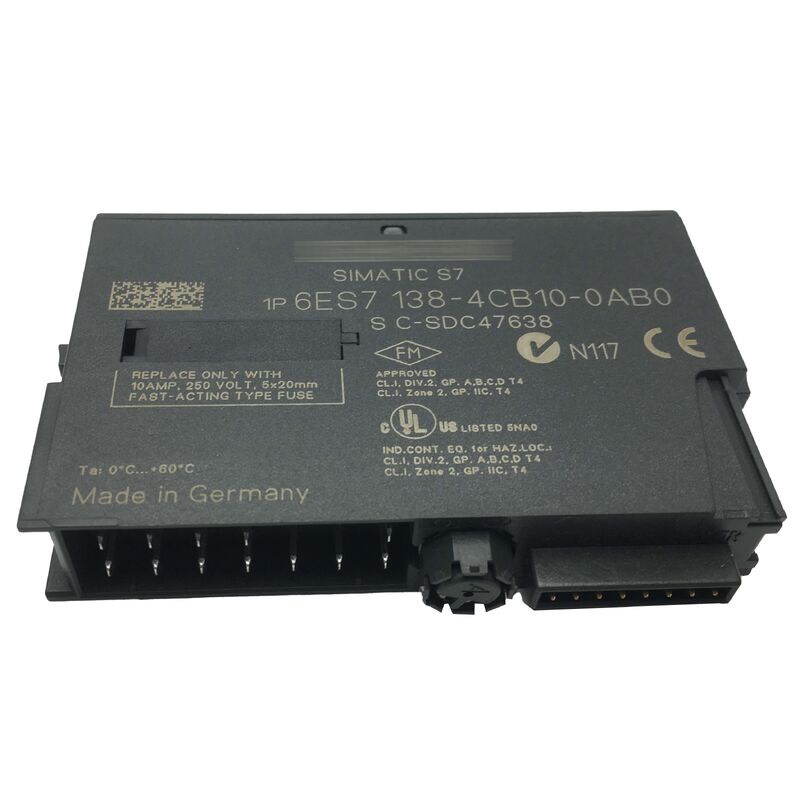

6ES7138-4CB10-0AB0 Simatic S7 ET 200S Μονάδα Τροφοδοσίας 6ES71384CB100AB0 Καινούργιο Γνήσιο

Το 6ES7138-4CB10-0AB0 είναι η μονάδα τροφοδοσίας PM-E για τα κατανεμημένα συστήματα εισόδου/εξόδου Siemens ET200S. Σε έναν σταθμό ET200S, η μονάδα PM-E λειτουργεί ως ηλεκτρική βάση αντί για εξάρτημα επεξεργασίας δεδομένων.

Παρέχει τάση φορτίου στις ηλεκτρονικές μονάδες της ομάδας τάσης της και παρέχει συνεχή παρακολούθηση τάσης. Όλες οι έξοδοι ενεργοποιητών και τα σήματα που αποστέλλονται σε συσκευές πεδίου εξαρτώνται από την παροχή σταθερής, παρακολουθούμενης ισχύος από την PM-E.

Αυτή η μονάδα προσφέρει εξαιρετική ευελιξία με το ευρύ φάσμα τάσης της, χειριζόμενη τάσεις φορτίου DC από 24 έως 48V και τάσεις φορτίου AC από 24V έως 120V έως 230V. Αυτό εξαλείφει την ανάγκη για πολλαπλές παραλλαγές μονάδων τροφοδοσίας σε διαφορετικά τμήματα του συστήματος.

Σημείωση: Αυτό το προϊόν έχει καταργηθεί. Η Siemens παράγει πλέον το 6ES7138-4CB11-0AB0 ως άμεση αντικατάστασή του. Τα υπάρχοντα συστήματα συνεχίζουν να λειτουργούν, αλλά η συντήρηση απαιτεί την προμήθεια της αρχικής μονάδας, καθώς ο διάδοχος ενδέχεται να μην είναι άμεσα συμβατός σε όλες τις διαμορφώσεις.

Η PM-E παρακολουθεί συνεχώς την τάση τροφοδοσίας σε ολόκληρη την ομάδα τάσης της. Όταν η τάση πέφτει κάτω από το όριο ή εξαφανίζεται, η μονάδα ανιχνεύει και αναφέρει αμέσως το σφάλμα σε επίπεδο υλικού χωρίς να περιμένει την ανάκτηση από την CPU.

Οι διαγνωστικές πληροφορίες ταξιδεύουν μέσω δύο ταυτόχρονων διαδρομών:

• Οι ενδείξεις LED στη μονάδα παρέχουν άμεση οπτική κατάσταση — πράσινο για κανονική λειτουργία, κόκκινο για συνθήκες σφάλματος
• Οι πληροφορίες κατάστασης εισέρχονται στην εικόνα διεργασίας PROFIBUS DP και φτάνουν στο πρόγραμμα PLC για εξόδους συναγερμού, έναρξη ασφαλούς κατάστασης ή συμβάντα SCADA

Η προστασία από βραχυκύκλωμα χρησιμοποιεί μια αντικαταστάσιμη ασφάλεια ταχείας δράσης που ανοίγει κατά τη διάρκεια βραχυκυκλωμάτων εξόδου για την προστασία της καλωδίωσης πεδίου κατάντη και της ίδιας της μονάδας. Η μονάδα περιλαμβάνει επίσης προστασία αντίστροφης πολικότητας για την αποφυγή ζημιών από λανθασμένη καλωδίωση τροφοδοσίας DC.

Σε έναν σταθμό ET200S, η μονάδα PM-E ορίζει την αρχή μιας ομάδας τάσης. Οι ηλεκτρονικές μονάδες που είναι εγκατεστημένες στα δεξιά της μοιράζονται την τάση φορτίου της.

Πολλαπλές μονάδες PM-E στον ίδιο σταθμό δημιουργούν ανεξάρτητες ομάδες τάσης, επιτρέποντας διαφορετικές τάσεις τροφοδοσίας για διαφορετικά τμήματα, ενώ μοιράζονται την ίδια σύνδεση PROFIBUS DP και διευθυνσιοδότηση CPU.

Αυτή η αρχιτεκτονική επιτρέπει σε έναν μόνο σταθμό κεφαλής ET200S να εξυπηρετεί συσκευές πεδίου με διαφορετικές απαιτήσεις τάσης — για παράδειγμα, επαφές 230V AC σε μια ομάδα τάσης και σωληνοειδή 24V DC σε μια άλλη.

Το συμπαγές πλάτος ακροδέκτη 15 mm του 6ES7138-4CB10-0AB0 διατηρεί στενά όρια ομάδων τάσης στη ράγα στήριξης.

Η κόκκινη λυχνία LED υποδεικνύει σφάλμα στην ομάδα τάσης — συνήθως απώλεια τάσης τροφοδοσίας, καμένη ασφάλεια ή πτώση τάσης κάτω από το όριο παρακολούθησης. Ελέγξτε πρώτα την τάση τροφοδοσίας φορτίου στους ακροδέκτες της PM-E. Εάν είναι σωστή, ελέγξτε την αντικαταστάσιμη ασφάλεια. Εάν και τα δύο είναι άθικτα, η ίδια η μονάδα ενδέχεται να έχει υποστεί βλάβη.

Στις περισσότερες περιπτώσεις, ναι — το -4CB11-0AB0 σχεδιάστηκε ως άμεση αντικατάσταση. Ωστόσο, επαληθεύστε την ειδική έκδοση firmware της μονάδας διεπαφής ET200S και τυχόν ρυθμίσεις παραμέτρων στο STEP 7 πριν από την αντικατάσταση, καθώς ορισμένες διαμορφώσεις ενδέχεται να απαιτούν ενημερώσεις παραμέτρων.

Η λειτουργία εφεδρείας επιτρέπει στον σταθμό ET200S να διατηρεί τις τελευταίες καταστάσεις εξόδου όταν η CPU του PLC μεταβαίνει σε κατάσταση STOP ή διακόπτεται η επικοινωνία. Αυτό αποτρέπει ακούσιες αλλαγές εξόδου κατά τη διάρκεια διακοπών της CPU που θα μπορούσαν να προκαλέσουν προβλήματα στη μηχανή ή στη διεργασία.

Μια ασφάλεια που ανοίγει αμέσως υποδεικνύει ένα επίμονο βραχυκύκλωμα κατάντη — στην καλωδίωση πεδίου, σε έναν συνδεδεμένο ενεργοποιητή ή σε μια κατεστραμμένη ηλεκτρονική μονάδα. Μην αντικαταστήσετε ξανά την ασφάλεια χωρίς να εντοπίσετε και να διορθώσετε το σφάλμα. Αποσυνδέστε την καλωδίωση πεδίου και δοκιμάστε κάθε κύκλωμα ξεχωριστά για να εντοπίσετε το βραχυκύκλωμα.

Αυτή η μονάδα σχεδιάστηκε για σταθμούς ET200S που βασίζονται σε PROFIBUS DP. Οι σταθμοί PROFINET ET200S χρησιμοποιούν διαφορετικούς τύπους μονάδων διεπαφής. Επιβεβαιώστε το πρωτόκολλο επικοινωνίας του σταθμού κεφαλής ET200S πριν αναμίξετε μονάδες τροφοδοσίας από διαφορετικές παραλλαγές, καθώς το πλαίσιο διαμόρφωσης του συστήματος διαφέρει.
