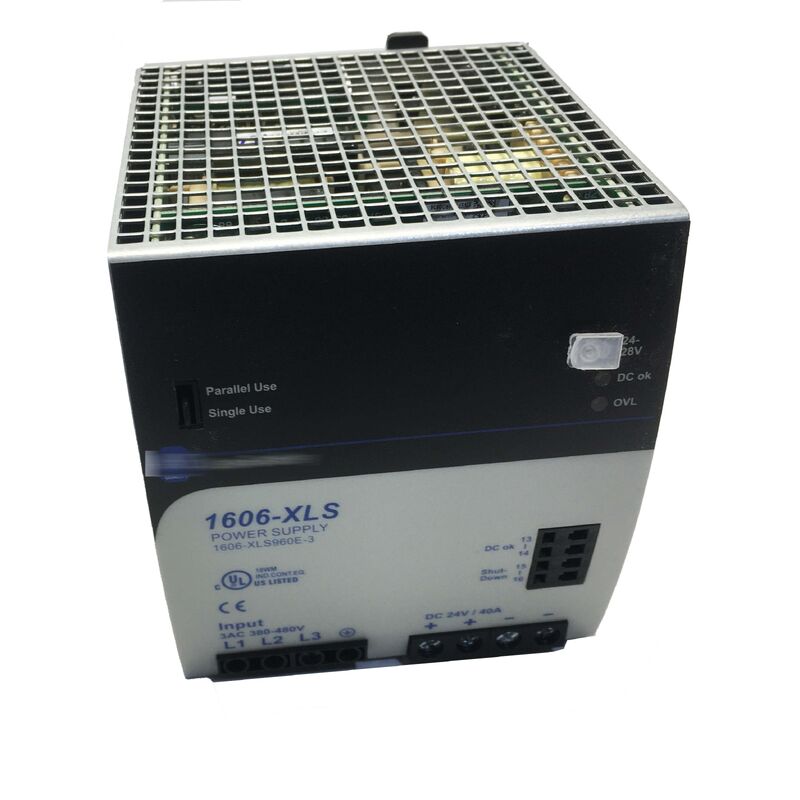

1606-XLS960E-3 AB Ενότητα τροφοδοσίας 1606XLS960E3 Νέο εργοστάσιο σφραγισμένο
Αλεν-Μπράντλεϊ 1606-XLS960E-3
960 W Τριφασική παροχή ισχύος, 24-28V DC έξοδος
Επισκόπηση του προϊόντος
Η1606-XLS960E-3είναιτροφοδοσία ηλεκτρικής ενέργειας σε τριστάδιο διακόπτησχεδιασμένο για την παροχή24-28V συνεχής ισχύςέως και960 WΗ ονομαστική του παραγωγή είναι24 VDCμε ονομαστικό ρεύμα εξόδου40Α, και προορίζεται για380-480V AC τρισδιάστατη είσοδος.
Σε πρακτικά βιομηχανικά συστήματα ελέγχου, αυτό το καθιστά ισχυρό υποψήφιο για την τροφοδότηση πυκνών φορτίων 24VDC από μια ενιαία τροφοδοσία DIN-rail αντί να διαιρείται το φορτίο σε πολλές μικρότερες μονάδες.Αυτό το μοντέλο βρίσκεται στο1606-XLS ΑπόδοσηΟικογένεια, με υψηλή απόδοση, αποθεματικό ισχύος, τηλεχειρισμό τάσης εξόδου, επαφή με ρελέ DC-OK και εγγραφή δεδομένων για την αντιμετώπιση προβλημάτων.
Υποστηρίζει επίσης λειτουργία πλήρους ισχύος από-25°C έως +60°C, καθιστώντας το κατάλληλο για σκληρότερα περιβάλλοντα ντουλάπι όπου η θερμική θέση του κεφαλιού είναι σημαντική.
Τεχνικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
1606-XLS960E-3 |
| Ετικέτα |
Άλεν-Μπράντλεϊ |
| Τύπος προϊόντος |
Διακόπτης τροφοδοσίας |
| Τύπος εισόδου |
3 AC 380-480V |
| Δυναμική τάση |
24-28V συνεχής |
| Ονομαστική τάση εξόδου |
24V συνεχής |
| Διορισμένο ρεύμα εξόδου |
40A @ 24V DC |
| Δύναμη εξόδου |
960W |
| Αποθεματικό ισχύος |
50% |
| Εφεδρική ισχύς |
60A @ 24V DC |
| Αποτελεσματικότητα |
940,6% τυπικό |
| Χρόνος αναμονής |
32 ms |
| DC OK Επικοινωνία με αναμεταδότη |
- Ναι, ναι. |
| Εγκατάσταση σιδηροτροχιών |
- Ναι, ναι. |
| Αξιολόγηση προστασίας |
IP20 |
| Διάμετρο × ύψος × βάθος |
125 × 124 × 127 mm |
Εφαρμογές
Η1606-XLS960E-3είναι ιδανικό γιαΔιανομή ισχύος ελέγχου 24VDCσε μεγαλύτερα βιομηχανικά ντουλάπια, ειδικά όταν πολλά ράφια PLC, νησιά I/O, ρελέ, αισθητήρες, συσκευές επικοινωνίας και συστατικά ασφαλείας πρέπει να τροφοδοτούνται από μία κεντρική πηγή.
Με960Wδιαθέσιμα και40A ονομαστική ισχύς, ταιριάζει σε εφαρμογές όπως αυτοματοποιημένες γραμμές συσκευασίας, συστήματα μεταφορέων, πατινές διαδικασίας, συστήματα επεξεργασίας υλικών και μεγάλα πάνελ ελέγχου μηχανών.Είναι επίσης μια πρακτική επιλογή σε συστήματα που επωφελούνται απόΠαράλληλη κοινή χρήση ρεύματος,Αποθήκευση ισχύος, καιδιαγνωστικά χαρακτηριστικά.
Σε εργασίες αναβάθμισης, μπορεί να μειώσει την πολυπλοκότητα του καναπέ αντικαθιστώντας πολλαπλά μικρότερα 24V τροφοδοτικά με μια μονάδα μεγαλύτερης χωρητικότητας, με την προϋπόθεση ότι το συνολικό φορτίο, η καλωδίωση,και οι θερμικές συνθήκες ελέγχονται προσεκτικά.
Οδηγός αντικατάστασης
Κατά την αντικατάσταση υφιστάμενης τροφοδοσίας 24V με την1606-XLS960E-3, ξεκινήστε ελέγχοντας τοπηγή εισόδου, επειδή αυτό το μοντέλο είναι κατασκευασμένο γιαΤριφογενής 380-480V ACαντί για μονοφασική είσοδο.
Τότε επιβεβαίωσε τοΣυνολικό ρεύμα φορτίου 24V, συμπεριλαμβανομένων των κορυφών εκκίνησης, διότι η προσφορά40A ονομαστικήμε πρόσθετεςΕφεδρική ισχύςΕλέγξτε επίσης το χώρο του πάνελ, την είσοδο καλωδίων και την θερμοκρασία περιβάλλοντος.
Η μονάδα αυτή είναι DIN-rail,IP20Μετά την αντικατάσταση, επαληθεύστε τη ρύθμιση της τάσης εξόδου, τη συμπεριφορά DC-OK και την αύξηση της θερμοκρασίας υπό κανονικό φορτίο λειτουργίας.επιβεβαιώνει ότι το εγκατεστημένο φορτίο παραμένει εντός των δημοσιευμένων ορίων θερμοκρασίας εκπομπής και λειτουργίας της μονάδας.
Συχνές Ερωτήσεις
Ε: Ποιος είναι ο κύριος ρόλος του 1606-XLS960E-3;
Είναι ένα960W τριστάσιο βιομηχανικό ενεργειακό δίκτυοπου μετατρέπει380-480V εναλλασσόμενησε ένα ρυθμιζόμενο24-28V συνεχήςαπόδοση για φορτία του συστήματος ελέγχου.
Ε2: Πόσο ρεύμα εξόδου παρέχει;
Η ονομαστική του ισχύς είναι40A σε 24V DC, και απαριθμεί επίσης60A εφεδρική ισχύς σε 24V DCγια βραχυπρόθεσμη στήριξη.
Ε3: Είναι κατάλληλο για εγκατάσταση σιδηροδρόμων DIN;
Η μονάδα περιγράφεται ωςΗλεκτρική τροφοδοσία σιδηροδρόμου DIN, και οι προδιαγραφές αναφέρουν ρητά ότιείναι δυνατή η τοποθέτηση σιδηροτροχιάς.
Ε4: Τι κάνει αυτό το μοντέλο κατάλληλο για μεγαλύτερους πίνακες ελέγχου;
Ο συνδυασμός960W ισχύος,40A ρεύμα,υψηλή απόδοση,Αποθήκευση ισχύος, καιδιαγνωστικά χαρακτηριστικάτο κάνει κατάλληλο για μεγαλύτερες εργασίες διανομής 24VDC όπου πολλά στοιχεία ελέγχου μοιράζονται μία τροφοδοσία.
Ε5: Τι πρέπει να ελέγχεται πριν το χρησιμοποιήσετε ως υποκατάστατο;
Ελέγξτε τηνφάση εισόδου και τάση, συνολικά24VDC φορτίοΑυτό το μοντέλο προορίζεται γιαΤριφογενής 380-480V ACΤα συστήματα, επομένως δεν πρέπει να αντιμετωπίζονται ως υποκατάστατο μιας μικρότερης ή μονοφασικής τροφοδοσίας χωρίς να ελέγχεται πλήρως η εφαρμογή.
