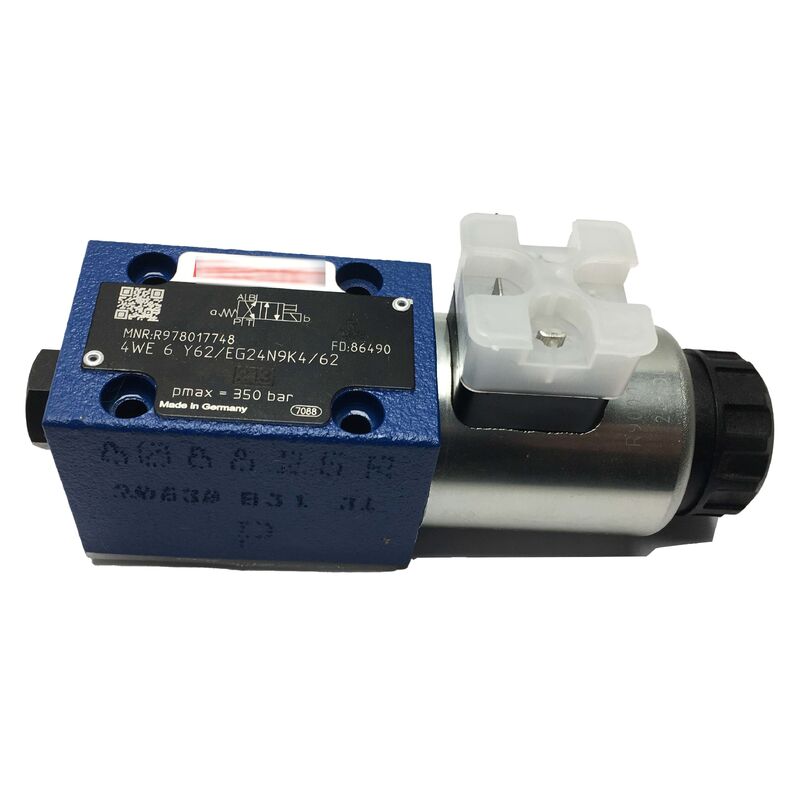

R978017748 Rexroth Hydraulic Directional Valve 4WE6Y62/EG24N9K4/62 Γνήσιο Νέο
Επισκόπηση προϊόντος
ΟRexroth R978017748είναι μια κατευθυντική βαλβίδα πηνίου με άμεση λειτουργία της σειράς WE6 — η πιο ευρέως αναπτυγμένη οικογένεια υδραυλικών βαλβίδων ελέγχου κατεύθυνσης της Rexroth για βιομηχανικές εφαρμογές. Σε μέγεθος NG6 (D03) με μονή ηλεκτρομαγνητική βαλβίδα 24V DC και επιστροφή ελατηρίου, το 4WE6Y6X/EG24N9K4/62 έχει διαμορφωθεί για μεταγωγή 4/2 κατευθύνσεων με γεωμετρία καρουλιού συμβόλου Y.
Ελέγχει την κατεύθυνση ροής του υδραυλικού λαδιού και την εναλλαγή κυκλώματος σε βιομηχανικές υδραυλικές μονάδες ισχύος, εργαλειομηχανές, συστήματα πρέσας και μηχανήματα παραγωγής όπου χρειάζεται ένα σήμα 24V DC από μια κάρτα εξόδου PLC να μεταφραστεί απευθείας σε κίνηση υδραυλικού κυλίνδρου ή κινητήρα.
Το R978017748 παρέχει συγκεκριμένα τη λειτουργία 4/2 κατευθύνσεων (σύμβολο Υ), όπου η κατάσταση απενεργοποίησης συνδέει το P με το B και το A με το T και η κατάσταση ενεργοποίησης το αντιστρέφει σε P σε A και B σε T. Αυτή η διαμόρφωση χρησιμοποιείται ευρέως όταν ένας κύλινδρος πρέπει να προεπιλεγεί σε θετική τελική θέση σε περίπτωση απώλειας ηλεκτρικής ισχύος.
Με ονομαστική ροή 60 LPM και μέγιστη πίεση 350 bar, η βαλβίδα εξυπηρετεί το πλήρες φάσμα εργασίας των τυπικών βιομηχανικών υδραυλικών κυκλωμάτων. Η κρυφή χειροκίνητη παράκαμψη επιτρέπει στους χειριστές να αλλάζουν χειροκίνητα το καρούλι της βαλβίδας κατά τη θέση σε λειτουργία, τη διάγνωση σφάλματος ή τη ρύθμιση του μηχανήματος χωρίς την εφαρμογή τάσης ηλεκτρομαγνητικής βαλβίδας.
Βασικές Προδιαγραφές
| Παράμετρος |
Αξία |
| Κωδικός βαλβίδας |
4WE6Y6X/EG24N9K4/62 |
| Λειτουργία |
4/2-way, επιστροφή άνοιξη |
| Ονομαστικό μέγεθος |
NG6 (D03) |
| Τάση ηλεκτρομαγνητικής βαλβίδας |
24V DC |
| Ηλεκτρομαγνητική ισχύς |
30W |
| Μέγιστη ροή |
60 LPM |
| Μέγιστη πίεση |
350 bar (5.076 PSI) |
| Χειροκίνητη παράκαμψη |
Κρυφό |
| Συνδετήρας |
3-πολικό (EN 175301-803) |
| Πρότυπο τοποθέτησης |
ISO 4401-03 / DIN 24340-A6 / CETOP R35H-03 / NFPA-D03 |
| Στέγαση |
Χυτοσίδηρος |
| Σφραγίδες |
NBR |
| Θερμοκρασία λειτουργίας |
−15 έως +80°C |
| Βάρος |
1,44 κιλά |
Σύμβολο καρούλι Y — Λειτουργία κυκλώματος
Στη σύμβαση ονομασίας WE6 του Rexroth, το γράμμα που ακολουθεί το "WE6" περιγράφει το υδραυλικό σύμβολο της μπομπίνας — τη διαμόρφωση διαδρομής τόσο στην κατάσταση ενεργοποίησης όσο και στην κατάσταση απενεργοποίησης. Το σύμβολο Y υποδηλώνει μια συγκεκριμένη διάταξη που είναι κοινή σε κυκλώματα μονής δράσης και εφαρμογές επιστροφής:
- Κατάσταση απενεργοποίησης (επιστροφή ελατηρίου, σβηστή ηλεκτρομαγνητική βαλβίδα):P → B, A → T — Η υδραυλική πίεση από την παροχή (P) κατευθύνεται στην έξοδο της θύρας Β, ενώ η θύρα Α αποστραγγίζεται πίσω στη δεξαμενή (T).
- Κατάσταση ενεργοποίησης (ηλεκτρική βαλβίδα αναμμένη):P → A, B → T — Εφαρμόζοντας 24V DC στην ηλεκτρομαγνητική βαλβίδα αντιστρέφεται η διαδρομή ροής: Το P τροφοδοτείται στο A, το B αποστραγγίζει στο T.
Αυτή η διαμόρφωση καρουλιού Y καθορίζεται ευρέως όπου οι απαιτήσεις θέσης ασφαλείας έναντι αστοχίας ευθυγραμμίζονται με την κατεύθυνση επιστροφής ελατηρίου - για παράδειγμα, αποσφράγιση εργαλείου σε περίπτωση απώλειας ισχύος σε εργαλειομηχανές ή ανάσυρση του ενεργοποιητή ως η ασφαλής συνθήκη στα μηχανήματα πρέσας και διαμόρφωσης.
Διεπαφή τοποθέτησης D03 (NG6).
Η διεπαφή στερέωσης NG6 / D03 είναι το πιο ευρέως τυποποιημένο σχέδιο τοποθέτησης υποπλάκας για κατευθυντικές βαλβίδες μεγέθους 6 στα βιομηχανικά υδραυλικά συστήματα. Το ίδιο μοτίβο μπουλονιών, διάταξη θύρας και θέση πείρου εντοπισμού εμφανίζονται σε τέσσερα διαφορετικά πρότυπα: ISO 4401-03, DIN 24340-A6, CETOP R35H-03 και NFPA-D03.
Το επίθημα /62 στον κωδικό παραγγελίας της βαλβίδας προσδιορίζει ότι το σώμα της βαλβίδας έχει την οπή του πείρου εντοπισμού στη θέση ISO 4401. Αυτή η διάκριση έχει σημασία όταν καθορίζετε μια βαλβίδα αντικατάστασης για μια υπάρχουσα πολλαπλή. Ελέγξτε εάν η εγκατεστημένη υποπλάκα έχει μια ακίδα εντοπισμού. Εάν το κάνει, απαιτείται το /62 ή ισοδύναμο επίθημα.
Κατασκευή ηλεκτρομαγνητικής βαλβίδας Wet-Pin
Η σειρά WE6 χρησιμοποιεί κατασκευή ηλεκτρομαγνητικής βαλβίδας με υγρή ακίδα (βυθισμένη στο λάδι). Η ηλεκτρομαγνητική ράβδος ώθησης εκτείνεται στο περιβάλλον υδραυλικού λαδιού του σώματος της βαλβίδας, χρησιμοποιώντας το ίδιο το υδραυλικό υγρό για λίπανση και ψύξη. Αυτό εξαλείφει τη χωριστή στεγανοποίηση του δακτυλίου Ο που θα απαιτούνταν για τη σχεδίαση στεγνού πείρου, μειώνοντας τα πιθανά σημεία διαρροής.
Το συγκρότημα πηνίου ηλεκτρομαγνητικής βαλβίδας είναι αφαιρούμενο χωρίς να αποσυνδέεται η βαλβίδα από την υποπλάκα και χωρίς να εκτονώνεται η υδραυλική πίεση από το κύκλωμα. Το χιτώνιο του πηνίου ολισθαίνει από το σώμα της ηλεκτρομαγνητικής βαλβίδας μετά την απελευθέρωση του παξιμαδιού συγκράτησης του πηνίου, επιτρέποντας την αντικατάσταση του πηνίου επί τόπου — ένα σημαντικό πλεονέκτημα συντήρησης σε περιορισμένες θέσεις πολλαπλής.
Συχνές Ερωτήσεις
Ε1: Το επίθημα της βαλβίδας είναι /62. Ποια είναι η σημασία αυτού και επηρεάζει τη συμβατότητα της υποπλάκας;
Το επίθημα /62 δηλώνει μια συγκεκριμένη διαμόρφωση οπής πείρου εντοπισμού για τη διεπαφή βαλβίδας-υποπλάκας, που αντιστοιχεί στο πρότυπο ISO 4401 με τον πείρο εντοπισμού. Εάν η υποπλάκα σας έχει τοποθετήσει έναν πείρο εντοπισμού, πρέπει να χρησιμοποιήσετε μια βαλβίδα με το αντίστοιχο επίθημα οπής εντοπισμού. Η αναντιστοιχία της διαμόρφωσης του πείρου τοποθέτησης θα αποτρέψει τη σωστή εφαρμογή της βαλβίδας στην επιφάνεια της υποπλάκας, οδηγώντας σε ζημιά στη στεγανοποίηση και εξωτερική διαρροή.
Ε2: Αυτή η βαλβίδα έχει μια κρυφή χειροκίνητη παράκαμψη. Πώς λειτουργεί;
Η κρυφή χειροκίνητη παράκαμψη είναι ένας χωνευτός ενεργοποιητής ώθησης στο άκρο της ηλεκτρομαγνητικής βαλβίδας του σώματος της βαλβίδας, προσβάσιμος χρησιμοποιώντας ένα μικρό εργαλείο (συνήθως ένα εξαγωνικό κλειδί 3 mm ή ειδικό εργαλείο παράκαμψης). Πιέζοντας τον πείρο προς τα μέσα μετατοπίζεται χειροκίνητα το καρούλι, αναπαράγοντας την ενεργοποίηση της ηλεκτρομαγνητικής βαλβίδας χωρίς να εφαρμόζεται ηλεκτρική ενέργεια στο πηνίο. Ο κρυφός σχεδιασμός αποτρέπει την ακούσια χειροκίνητη ενεργοποίηση κατά την κανονική λειτουργία.
Ε3: Η μέγιστη ροή αναφέρεται ως 60 LPM. Μπορεί η βαλβίδα να χειριστεί υψηλότερες παροδικές ροές χωρίς ζημιά;
Η βαθμολογία 60 LPM είναι η μέγιστη συνεχής ροή λειτουργίας, όχι ένα απόλυτο όριο βλάβης. Οι σύντομες παροδικές ροές άνω των 60 LPM είναι γενικά ανεκτές χωρίς ζημιές. Ωστόσο, οι παρατεταμένες ροές σημαντικά πάνω από αυτόν τον βαθμό αυξάνουν τις υδραυλικές δυνάμεις στο καρούλι, προκαλώντας αυξημένη πτώση πίεσης, υψηλές θερμοκρασίες και επιταχυνόμενη εσωτερική φθορά. Για κυκλώματα που λειτουργούν τακτικά πάνω από 60 LPM, θα πρέπει να καθοριστεί μεγαλύτερο μέγεθος βαλβίδας.
Ε4: Ποια υδραυλικά υγρά είναι συμβατά με τα στεγανοποιητικά NBR αυτής της βαλβίδας;
Οι σφραγίδες NBR (καουτσούκ νιτριλίου βουταδιενίου) είναι συμβατές με τυπικά υδραυλικά λάδια με βάση ορυκτά (το ISO VG 46 και το ISO VG 68 είναι τα πιο συνηθισμένα). Οι σφραγίδες NBR δεν είναι συμβατές με υγρά φωσφορικών εστέρων (ανθεκτικά στη φωτιά), υγρά εστέρων πολυόλης ή μείγματα νερού-γλυκόλης. Για συστήματα που χρησιμοποιούν πυράντοχα υγρά, η Rexroth προσφέρει παραλλαγές WE6 με προδιαγραφές σφράγισης FKM (Viton).
Ε5: Η ηλεκτρομαγνητική βαλβίδα έχει ονομαστική ισχύ 30W και 24V DC. Τι προστασία έχει το πηνίο από αιχμές τάσης;
Η προδιαγραφή πηνίου /EG24N9K4 υποδεικνύει ένα πηνίο σχεδιασμένο με μια ενσωματωμένη δίοδο καταστολής (το στοιχείο "K4") για την παροχή 24V DC. Όταν η έξοδος PLC απενεργοποιεί την ηλεκτρομαγνητική βαλβίδα, το μαγνητικό πεδίο που καταρρέει δημιουργεί μια αιχμή τάσης back-EMF. Η ενσωματωμένη δίοδος καταστολής συσφίγγει αυτήν την ακίδα σε ασφαλές επίπεδο, προστατεύοντας το τρανζίστορ εξόδου PLC και τα γύρω ηλεκτρονικά.
