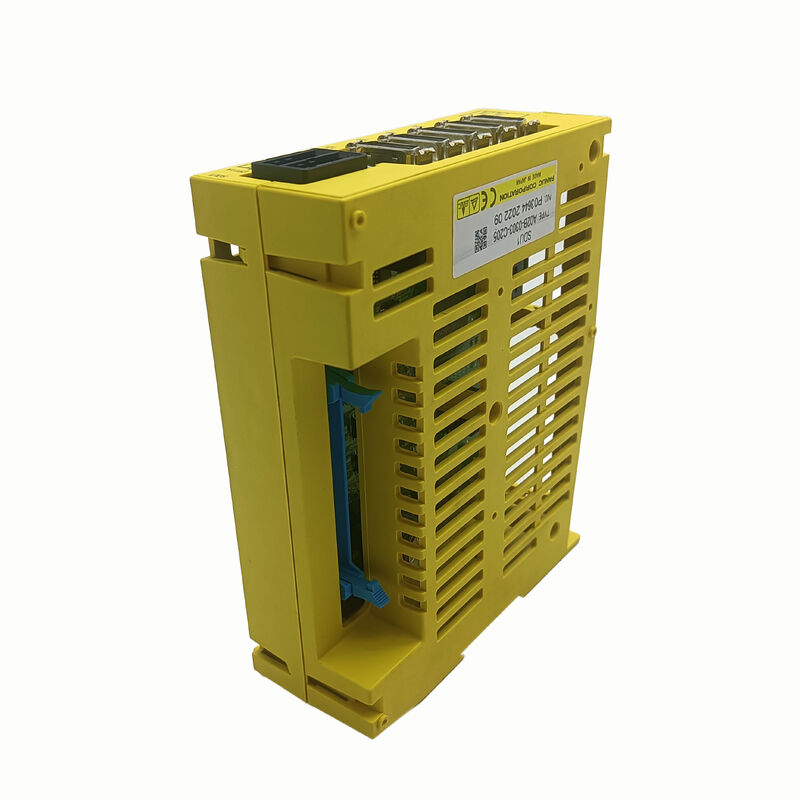

Μονάδα τροφοδοσίας ανεμιστήρα αυτοματισμού Fanuc 24V A02B-0303-C205

FANUC A02B-0303-C205. ∙ SDU1 Βασική 4-άξονας διαχωρισμένη διεπαφή ανιχνευτή ∙ FSSB / ανατροφοδότηση θέσης / σειράς 30i/31i/32i

Τι κάνει το SDU1 στην αρχιτεκτονική FANUC

Το A02B-0303-C205 είναι το SDU1 Basic ∙ μια μονάδα διασύνδεσης με ξεχωριστό ανιχνευτή που συνδέει εξωτερικούς ανιχνευτές θέσης (γραμμικές κλίμακες,περιστρεφόμενοι κωδικοποιητές που είναι τοποθετημένοι στη δομή της μηχανής και όχι στον άξονα του κινητήρα σερβοκινητήρα) στο FANUC CNC μέσω της FSSB οπτικής ινώδους σειριακής λεωφορείαςΣε μηχανήματα CNC με πλήρη έλεγχο θέσης κλειστού κυκλώματος, ο ανιχνευτής τοποθετείται στο τραπέζι της μηχανής ή στο κατσαρόλι στροφιάς, τροφοδοτώντας την πραγματική θέση του άξονα ανεξάρτητα από τον κωδικοποιητή του κινητήρα.Αυτό κλείνει το βρόχο θέσης στο σημείο μηχανικής εργασίας, εξαλείφοντας το σφάλμα από την απόκλιση της γωνίας της στροφής, τη θερμική επέκταση και τη μηχανική συμμόρφωση μεταξύ κινητήρα και τραπέζι.

Η συσκευή A02B-0303-C205 λαμβάνει σήματα από έως και τέσσερις ξεχωριστούς ανιχνευτές και διαβιβάζει δεδομένα θέσης στο CNC μέσω FSSB, την ίδια οπτική λεωφόρο που χρησιμοποιούν οι ενισχυτές FSSB της FANUC.Η SDU1 συνδέεται στην αλυσίδα FSSB παράλληλα με τους ενισχυτές, και το CNC διαχειρίζεται όλη την ανατροφοδότηση θέσης μέσω αυτού του ενιαίου υψηλής ταχύτητας οπτικού δικτύου.

Βασικές προδιαγραφές

Δυνατότητα τεσσάρων άξων σε μία μονάδα

Το SDU1 Basic χειρίζεται τέσσερα κανάλια ανιχνευτών από μία ενιαία μονάδα ∙ τέσσερις ξεχωριστές συνδέσεις ανιχνευτών που επιστρέφουν ταυτόχρονα δεδομένα θέσης στο CNC.Για ένα κέντρο επεξεργασίας με ξεχωριστή ανάδραση κλίμακας στους τέσσερις κύριους γραμμικούς άξονες (XΓια μηχανές που απαιτούν περισσότερους από τέσσερις ξεχωριστούς άξονες ανιχνευτών, πρόσθετες μονάδες SDU1 αλυσίδονται στο δίκτυο FSSB.

Επιλογή ∙ απαιτείται ακριβής αριθμός εξαρτήματος

Η σειρά A02B-0303 καλύπτει διαφορετικές παραλλαγές SDU. Επιβεβαιώστε την A02B-0303-C205 ειδικά από την ετικέτα της εγκατεστημένης μονάδας ή λειτουργικό ρόλοΗ διαμόρφωση FSSB και το σύνολο παραμέτρων άξονα του CNC είναι κατασκευασμένα γύρω από την συγκεκριμένη παραλλαγή SDU. Η υποκατάσταση διαφορετικού προθεσμού ενέχει κίνδυνο σφαλμάτων επικοινωνίας ή διαμόρφωσης άξονα.

Γενικές ερωτήσεις

Ερώτηση 1: Τι κάνει η SDU1 που δεν κάνει ο κωδικοποιητής του κινητήρα;

Ο κωδικοποιητής του κινητήρα εφοδιασμού παρέχει ανατροφοδότηση θέσης από τον άξονα του κινητήρα, επαρκής για έλεγχο με ημικλειστό βρόχο.Ο ξεχωριστός ανιχνευτής τροφοδοτεί πίσω την πραγματική θέση άξονα στο τραπέζι της μηχανής ή το κατσαρόλι σφαιροειδήΑυτό εξαλείφει το σφάλμα τοποθέτησης από την απόκλιση της γωνίας της στροφής, τη θερμική επέκταση και τη μηχανική συμμόρφωση.Το A02B-0303-C205 είναι η μονάδα διεπαφής FSSB που συνδέει αυτούς τους ξεχωριστούς ανιχνευτές με το CNC.

Ε2: Ποιες γενιές FANUC CNC είναι συμβατές;

Το SDU1 Basic χρησιμοποιεί FSSB διεπαφή οπτικών ινών, καθιστώντας το συμβατό με τα χειριστήρια της σειράς FANUC i που υποστηρίζουν FSSB: σειράς 30i, 31i, 32i, 16i, 18i και 160-MC.Δεν είναι συμβατό με προηγούμενες γενιές CNC που χρησιμοποιούσαν αρχιτεκτονικές επικοινωνίας μη FSSB.

Ε3: Πόσες μονάδες SDU1 μπορούν να συνδεθούν σε ένα σύστημα FANUC CNC;

Πολλές μονάδες SDU1 μπορούν να αλυσοδεθούν στο δίκτυο FSSB παράλληλα με τους ενισχυτές σερβο.πρόσθετες μονάδες SDU1 επεκτείνουν το σύστημαΤο σύνολο παραμέτρων άξονα FSSB του CNC πρέπει να αντικατοπτρίζει την πλήρη τοπολογία της αλυσίδας.

Ε4: Η αντικατάσταση του A02B-0303-C205 απαιτεί αλλαγές στις παραμέτρους CNC;

Για μια ανάλογη αντικατάσταση στην ίδια θέση της αλυσίδας FSSB, οι υπάρχουσες παράμετροι τοπολογίας CNC FSSB καλύπτουν την αντικατάσταση χωρίς αλλαγή.Εάν η τοπολογία της αλυσίδας τροποποιηθεί ή η μονάδα αντικατάστασης έχει διαφορετική διαμόρφωση άξονα, οι παράμετροι ανάθεσης άξονα FSSB και διεπαφής ανιχνευτών του CNC πρέπει να επανεξετάζονται πριν από την επανεκκίνηση.

Ε5: Από πού προέρχεται το A02B-0303-C205;

Μέσω της FANUC i-series aftermarket FANUC CNC ανταλλακτικά εμπόρους και ειδικούς επισκευής. Ανταλλαγή και δοκιμασμένη πλεονάζουσα διαθεσιμότητα. Επιβεβαιώστε A02B-0303-C205 ειδικά.Για μηχανές κρίσιμης σημασίας για την παραγωγή με διακριτό ανιχνευτή κλειστού κυκλώματος, η διατήρηση επαληθευμένου εφεδρικού ελαχιστοποιεί το χρόνο ανάκτησης Η βλάβη του SDU1 απενεργοποιεί την ανταπόκριση των διακριτών ανιχνευτών και στους τέσσερις συνδεδεμένους άξονες ταυτόχρονα.
