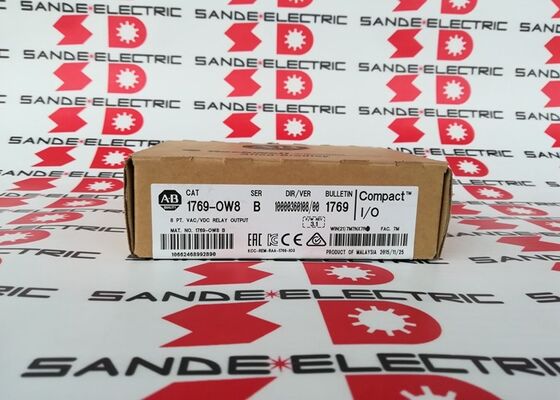

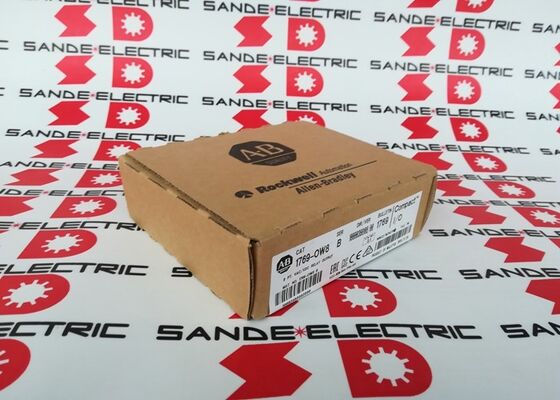

Μία νέα μονάδα PLC AB 1769-OW8 στο κουτί 1769OW8 1769-0W8 μονάδα εξόδου

Allen-Bradley 1769-OW8 | Μονάδα εξόδου ρελέ 8 σημείων CompactLogix — 5–265 V AC / 5–125 V DC / 2 Ομάδες / Ράγα DIN

8 Έξοδοι ρελέ για φορτία πεδίου AC και DC σε συστήματα CompactLogix

Το 1769-OW8 προσθέτει 8 κανονικά ανοιχτά σημεία εξόδου ρελέ σε έναν ελεγκτή CompactLogix μέσω του διαύλου I/O επέκτασης 1769. Κάθε επαφή εξόδου αλλάζει φορτία πεδίου AC ή DC εντός του εύρους ονομαστικής τάσης — η μηχανική επαφή του ρελέ δεν κάνει διάκριση μεταξύ των δύο. Αυτό είναι το κύριο πλεονέκτημά του σε σχέση με τις μονάδες εξόδου τρανζίστορ: μια μονάδα εξόδου μονής ρελέ χειρίζεται τόσο πηνία επαφής 120V AC όσο και πηνία ηλεκτρομαγνητικής βαλβίδας 24V DC στην ίδια κάρτα χωρίς ξεχωριστό υλικό διασύνδεσης.

Οκτώ έξοδοι διατάσσονται σε δύο ομάδες των τεσσάρων, κάθε ομάδα μοιράζεται ένα κοινό τερματικό. Τα δύο κοινά είναι απομονωμένα μεταξύ τους και από το δίαυλο — κάθε ομάδα μπορεί να λειτουργεί σε διαφορετική τάση κυκλώματος ταυτόχρονα. Μια ομάδα που τροφοδοτεί 120 V AC και μια άλλη ομάδα που τροφοδοτεί 24 V DC μπορούν να συνυπάρχουν στην ίδια μονάδα, υπό την προϋπόθεση ότι καμία από τις δύο ομάδες δεν υπερβαίνει τη διάταξη καλωδίωσης 2 ομάδων × 4 σημείων.

Η καθυστέρηση σήματος των 10 ms — τόσο στην ενεργοποίηση όσο και στην απενεργοποίηση — είναι εγγενής στη μηχανική λειτουργία του ρελέ και ισχύει για όλες τις μονάδες εξόδου ρελέ ανεξαρτήτως κατασκευαστή. Για εξόδους που απαιτούν απόκριση μεταγωγής κάτω του χιλιοστού του δευτερολέπτου, οι μονάδες εξόδου τρανζίστορ (σειρά 1769-OB) είναι κατάλληλες.

Βασικές Προδιαγραφές

Αρχιτεκτονική απομόνωσης — Έξοδος σε λεωφορείο και ομάδα σε ομάδα

Το 1769-OW8 εφαρμόζει ενισχυμένη μόνωση μεταξύ των κυκλωμάτων εξόδου και του διαύλου backplane CompactLogix και μεταξύ των δύο ομάδων εξόδου. Το επίπεδο απομόνωσης δοκιμής των 1836V AC ή 2596V DC (δοκιμή ενός δευτερολέπτου) αντιστοιχεί στην ενισχυμένη μόνωση IEC Κατηγορίας 2 — η ίδια κατηγορία μόνωσης που χρησιμοποιείται σε κυκλώματα σχετικά με την ασφάλεια όπου απαιτείται διπλή μόνωση μεταξύ των πλευρών πεδίου και λογικής.

Αυτό το επίπεδο μόνωσης επιτρέπει στο 1769-OW8 να αλλάζει φορτία πεδίου σε τάσεις έως και 265 V AC τάση εργασίας χωρίς ηλεκτρική αλληλεπίδραση με το πίσω επίπεδο ή μεταξύ ομάδων. Για εγκαταστάσεις πεδίου όπου τα κυκλώματα εξόδου πρέπει να παραμένουν απομονωμένα από τη λογική παροχή PLC υπό όλες τις συνθήκες, αυτή η ενισχυμένη κατηγορία μόνωσης παρέχει το κατάλληλο περιθώριο ασφαλείας.

FAQ

Ε1: Ποια είναι η τρέχουσα βαθμολογία ανά έξοδο στο 1769-OW8;

Το ρεύμα εξόδου ανά σημείο εξαρτάται από τον τύπο του συνδεδεμένου φορτίου και την τάση. Για φορτία αντίστασης στα 240V AC, οι επαφές του ρελέ συνήθως υποστηρίζουν 2A ανά σημείο. Το όριο απαγωγής θερμότητας της μονάδας των 2,83 W περιορίζει το συνολικό φορτίο ταυτόχρονης μεταγωγής και στις 8 εξόδους — υπολογίστε τη συνολική απαγωγή ισχύος όταν πολλαπλές έξοδοι αλλάζουν ταυτόχρονα σε υψηλό ρεύμα.

Ε2: Μπορούν οι δύο ομάδες εξόδου να αλλάξουν σε διαφορετικές τάσεις;

Ναί. Οι δύο ομάδες των 4 εξόδων απομονώνονται μεταξύ τους στους κοινούς ακροδέκτες τους. Η μία ομάδα μπορεί να αλλάζει φορτία 120V AC ενώ η άλλη αλλάζει φορτία 24V DC ταυτόχρονα. Αυτό είναι ένα από τα πρακτικά πλεονεκτήματα της αρχιτεκτονικής δύο ομάδων για πίνακες με συσκευές πεδίου μικτής τάσης.

Ε3: Είναι το 1769-OW8 συμβατό με τους ελεγκτές CompactLogix L1, L2 και L3;

Το 1769-OW8 είναι μια μονάδα Compact I/O 1769 συμβατή με ελεγκτές CompactLogix που υποστηρίζουν I/O επέκτασης 1769. Επιβεβαιώστε τη χωρητικότητα I/O επέκτασης του συγκεκριμένου ελεγκτή και τον μέγιστο αριθμό μονάδων πριν διαμορφώσετε ένα σύστημα πολλαπλών μονάδων.

Ε4: Η έξοδος δεν αλλάζει ακόμα κι αν έχει ρυθμιστεί το bit εξόδου του PLC. Τι πρέπει να ελεγχθεί;

Βεβαιωθείτε ότι υπάρχει τάση τροφοδοσίας πεδίου στον κοινό ακροδέκτη της ομάδας. Βεβαιωθείτε ότι το συνδεδεμένο φορτίο βρίσκεται εντός του εύρους ονομαστικής τάσης και ρεύματος. Χρησιμοποιήστε ένα πολύμετρο για τη μέτρηση της συνέχειας κατά μήκος του ακροδέκτη εξόδου και συνηθισμένο όταν ενεργοποιείται η έξοδος — ένα λειτουργικό ρελέ κάνει ακουστικό κλικ και δείχνει τη συνέχεια. Εάν δεν υπάρχει συνέχεια με την έξοδο με εντολή ενεργοποίησης, η επαφή του ρελέ έχει αποτύχει.

Ε5: Μπορεί το 1769-OW8 να αφαιρεθεί και να αντικατασταθεί με το σύστημα ενεργοποιημένο;

Η Allen-Bradley συνιστά να αφαιρέσετε το ρεύμα πριν τοποθετήσετε ή αφαιρέσετε μονάδες I/O 1769. Αν το κάνετε αυτό με την παροχή ρεύματος, υπάρχει κίνδυνος δημιουργίας τόξου στην υποδοχή του πίσω επιπέδου, κάτι που μπορεί να προκαλέσει ζημιά στη μονάδα, τις παρακείμενες μονάδες ή τον ελεγκτή. Ακολουθείτε πάντα τη διαδικασία απενεργοποίησης σε επίπεδο συστήματος για την αντικατάσταση της μονάδας.
