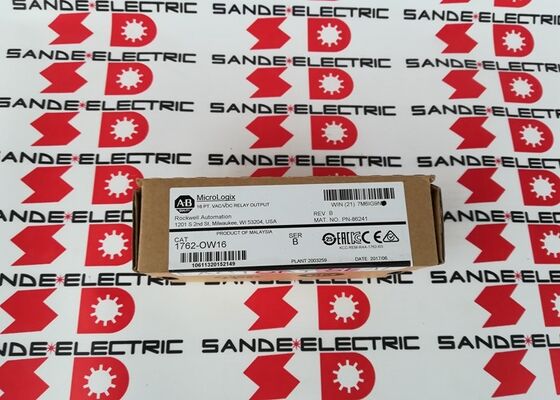

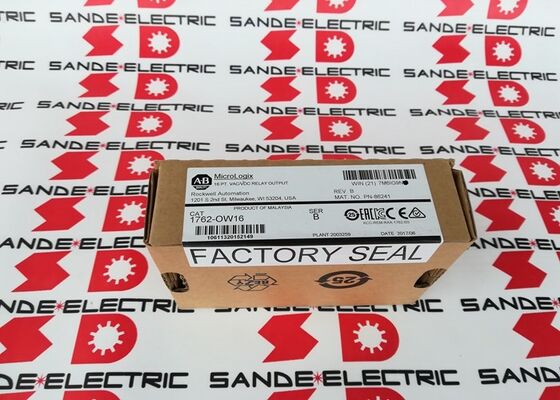

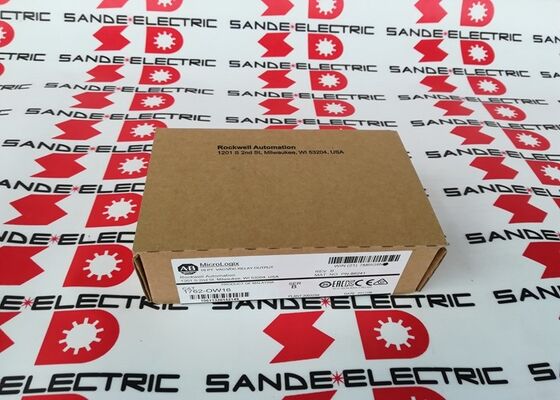

Ένα εργοστάσιο σφραγισμένο Allen Bradley Micrologix 16 σημεία Έκδοση μοντέλο 1762-OW16 1762OW16 1762-0W16

Allen-Bradley 1762-OW16∙ MicroLogix 1200 16-Point AC/DC Relay Output Module Class 1 Div 2 / 2.5A/Point / IP20 Το μοντέλο αυτό είναι ένα από τα πιο γνωστά μοντέλα αναμετάδοσης.

16 Εξόδους ρελέ για μικτά φορτία πεδίου εναλλασσόμενου και συνεχούς ρεύματος

Το 1762-OW16 επεκτείνει τις δυνατότητες εξόδου ενός ελεγκτή MicroLogix με 16 επαφές ρελέ Form A. Κάθε ρελέ είναι ανεξάρτητα απομονωμένο ∙ κάθε επαφή αλλάζει το φορτίο πεδίου με τη δική της τάση,που μπορεί να είναι εναλλασσόμενο ή συνεχές εντός της ονομαστικής περιοχήςΜια ομάδα 8 ατόμων μπορεί να αλλάξει τους επαγγέλτες συνεχούς ρεύματος 24V, ενώ η γειτονική ομάδα αλλάζει τα ηλεκτρικά ηλεκτρικά ρεύματα 120V, όλα στην ίδια μονάδα.Αυτή η ευελιξία εξαλείφει την ανάγκη για ξεχωριστές μονάδες εξόδου τρανζίστορ και ρελέ σε πάνελ όπου συνυπάρχουν φορτία πεδίου AC και DC.

Δύο ομάδες 8 εξόδων μοιράζονται ένα κοινό τερματικό εντός κάθε ομάδας.ή οποιοδήποτε συνδυασμό συνολικού αριθμού 8AΥπολογίστε το χειρότερο δυνατό ταυτόχρονο ρεύμα φορτίου ανά ομάδα κατά τη διάρκεια του σχεδιασμού του πάνελ και επιβεβαιώστε ότι παραμένει εντός αυτού του ορίου.

Η καθυστέρηση σήματος ενεργοποίησης/αποσύνδεσης 10 ms είναι χαρακτηριστική των μονάδων εξόδου ρελέ και είναι εγγενής στον μηχανικό χρόνο κλεισίματος επαφής και απελευθέρωσης του ρελέ.είναι κατάλληλες οι μονάδες εξόδου των τρανζίστορων (1762-OB16 ή παρόμοιες).

Βασικές προδιαγραφές

Τάξη 1, Τμήμα 2 ∆ιάταξη επικίνδυνων ζωνών

Το 1762-ΟW16 μεταφέρει κατηγορία 1,Έγκριση επικίνδυνων θέσεων για το τμήμα 2 (C1D2) ̇ επιβεβαιώνει ότι είναι κατάλληλη για εγκατάσταση σε περιβάλλοντα όπου ενδέχεται να υπάρχουν εύφλεκτα αέρια ή ατμοί υπό μη φυσιολογικές συνθήκεςΗ έγκριση C1D2 είναι σχετική με τις βιομηχανίες πετρελαίου και φυσικού αερίου, χημικής επεξεργασίας και παρόμοιων βιομηχανιών όπου ενδέχεται να χρειαστεί να εγκατασταθούν ενότητες επέκτασης I/O σε επίπεδο πάνελ σε ή δίπλα σε διαχωρισμένες περιοχές.Επιβεβαιώνεται η συμμόρφωση των απαιτήσεων με την ειδική ταξινόμηση ζώνης της εγκατάστασης πριν από την καθορισμό.

Γενικές ερωτήσεις

Ερώτηση 1: Με ποιους ελεγκτές MicroLogix είναι συμβατός ο 1762-OW16;

Το 1762-OW16 είναι συμβατό με τους ελεγκτές MicroLogix 1100, 1200 και 1400 μέσω του λεωφορείου επέκτασης 1762.Ελέγξτε την τεκμηρίωση του ελεγκτή για τον μέγιστο αριθμό των ενοτήτων και τη συνολική επέκταση I/O στην συγκεκριμένη διαμόρφωση.

Ε2: Μπορούν οι δύο ομάδες εξόδου να λειτουργούν σε διαφορετικές τάσεις;

Κάθε ομάδα διαθέτει το δικό της κοινό τερματικό ∙ Η ομάδα 1 (εξόδους 0 ∙ 7) και η ομάδα 2 (εξόδους 8 ∙ 15) είναι ηλεκτρικά απομονωμένες η μία από την άλλη στο κοινό.Αυτό επιτρέπει σε μια ομάδα να αλλάζει φορτία 24V DC ενώ η άλλη αλλάζει φορτία 120V AC ταυτόχρονα από την ίδια μονάδα.

Ε3: Η έξοδος φαίνεται να ενεργοποιείται (κλικ αναμετάδοσης), αλλά το φορτίο πεδίου δεν ανταποκρίνεται.

Ελέγξτε αν η τάση τροφοδοσίας πεδίου είναι παρούσα στο κοινό τερματικό της ομάδας.Το μηχανικό κλείσιμο επαφής του ρελέα μπορεί να επιβεβαιωθεί με ένα δοκιμαστή συνέχειας σε όλο το τερματικό εξόδου και είναι κοινό όταν η έξοδος PLC αναγκάζεται να.

Ε4: Ποια είναι η αναμενόμενη διάρκεια ζωής της επαφής με το ρελέ στο 1762-OW16;

Η προδιαγραφή ζωής του ηλεκτρικού ρελέ είναι τουλάχιστον 100.000 λειτουργίες με ονομαστικό φορτίο.5Α τα φορτία κυκλώνονται ταχύτερα μέσα από το υλικό επαφήςΓια τις εξόδους που αλλάζουν σε υψηλή συχνότητα, εξετάστε τις μονάδες εξόδου των τρανζίστορων όπου η εφαρμογή επιτρέπει φορτία συνεχούς ρεύματος.

Ε5: Η αφαίρεση του 1762-OW16 με ρεύμα σε λειτουργία βλάπτει τη μονάδα;

Η Ρόκγουελ προειδοποιεί ρητά για την απομάκρυνση ή εγκατάσταση των 1762 μονάδων με ισχύ.,Πάντοτε αποσυνδέστε το σύστημα πριν το εισάγετε ή το αφαιρείτε.
