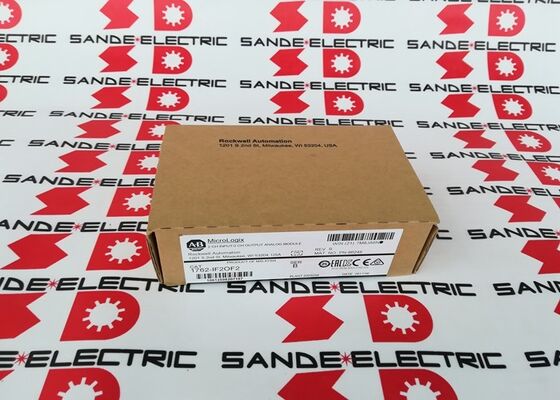

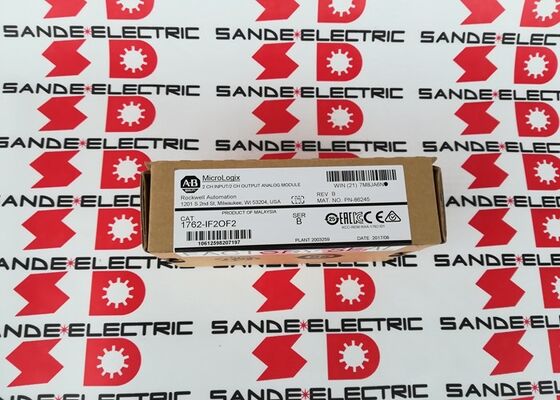

AB Νέος Allen Bradley 1762-IF2OF2 MicroLogix 4 σημεία αναλογική σύνδεση Μονάδα

Allen-Bradley 1762-IF2OF2 ∙ MicroLogix 4-Channel Analog Combination Module ∙ 2 In / 2 Out / 12-Bit / 0 ∙ 10V / 4 ∙ 20mA / Απομονωμένο

Ανάλογη είσοδος και έξοδος από μία και μοναδική τρύπα 1762

Το 1762-IF2OF2 προσθέτει τέσσερα αναλογικά κανάλια ∙ δύο μέσα, δύο έξω ∙ σε έναν ελεγκτή MicroLogix μέσω του λεωφορείου επέκτασης 1762.Συνδυάζει αυτό που διαφορετικά θα απαιτούσε ξεχωριστές ενότητες εισόδου και εξόδου σε μια ενιαία θέση, μειώνοντας τον αριθμό υλικού και το αποτύπωμα των πάνελ για μηχανές που χρειάζονται τόσο αναλογική μέτρηση όσο και αναλογικό έλεγχο.

Τα δύο κανάλια εισόδου είναι διαφοροποιημένα, κάθε εισροή έχει το δικό της θετικό και αρνητικό τερματικό, απομονωμένο το ένα από το άλλο.:Οι παρεμβολές από γειτονικούς βρόχους, κοινόχρηστες ασπίδες καλωδίων και κοντινή καλωδίωση ισχύος επηρεάζουν και τις δύο γραμμές εισόδου εξίσου και ακυρώνουν στο διακριτικό κύκλωμα.Για σήματα αισθητήρων που λειτουργούν σε θορυβώδη βιομηχανικά περιβάλλοντα, αυτό βελτιώνει άμεσα την αξιοπιστία της μέτρησης χωρίς την προσθήκη εξωτερικού προετοιμασμού σήματος.

Τόσο οι εισόδοι όσο και οι εξόδοι δέχονται είτε σήματα τάσης (010V DC) είτε σήματα ρεύματος (420mA), που ρυθμίζονται ανά κανάλι.και δυνατομετρητές αναφοράς ταχύτητας. Η τρέχουσα λειτουργία ταιριάζει στο πρότυπο βρόχου 420mA που βρίσκεται σε βιομηχανικούς πομπούς για την πίεση, τη ροή, τη θερμοκρασία και το επίπεδο, όπου το ρεύμα βρόχου παραμένει ακριβές ακόμη και με την αντίσταση του καλωδίου.

Βασικές προδιαγραφές

12bit ∆ιακρίνωση ∆ Τι σημαίνει αυτό στην πράξη

Σε ανάλυση 12 bit, η μονάδα ανάλυσης αναλογικών εισόδων και εξόδων σε 4.096 βήματα σε ολόκληρο το εύρος.κάθε μέτρηση αντιπροσωπεύει περίπου 00,024 bar 12% repeatability specification confirms that repeated readings of the same physical signal vary by no more than this fraction — precision relevant when comparing measurements over time or between process cycles.

Διαγνωστική για συνθήκες εκτός εύρους και κάτω από εύρος σήματα σηματοδότησης εκτός της έγκυρης εμβέλειας εισροής ̇ ένας ανοιχτός βρόχος 4 ̇ 20 mA (όπου ο πομπός αποτυγχάνει) εμφανίζεται συνήθως ως συναγερμός κάτω από 4 mA., άμεσα διακριτό από μια έγκυρη ένδειξη χαμηλής ισχύος σε 4mA.

Γενικές ερωτήσεις

Ε1: Μπορεί η είσοδος και η έξοδος να ρυθμίζονται ανεξάρτητα για τη τάση ή το ρεύμα;

Κάθε ένα από τα δύο είσοδα και κάθε ένα από τα δύο έξοδα είναι ανεξάρτητα ρυθμιζόμενο για τη τάση (010V DC) ή το ρεύμα (420mA).Αυτό επιτρέπει σε μια είσοδο να διαβάσει έναν αισθητήρα τάσης και το άλλο να διαβάσει έναν πομπό μεταφοράς ρεύματος ταυτόχρονα στην ίδια μονάδα.

Ε2: Είναι το 1762-IF2OF2 συμβατό με το MicroLogix 1100 και 1400, ή μόνο το 1200;

Το 1762-IF2OF2 είναι συμβατό με τα MicroLogix 1100, 1200 και 1400.Επιβεβαιώστε τον μέγιστο αριθμό των μονάδων επέκτασης του ελεγκτή και τον συνολικό προϋπολογισμό I / O επέκτασης στην ειδική τεκμηρίωση MicroLogix πριν από τη διαμόρφωση.

Ε3: Τι είναι η διαφορική εισροή και γιατί έχει σημασία;

Οι διαφορικές εισροές μετρούν τη διαφορά τάσης μεταξύ δύο ειδικών τερματικών ανά κανάλι αντί να μετρούν έναντι ενός κοινού κοινού.Αυτό απορρίπτει τις παρεμβολές κοινών συνθηκών. Ο θόρυβος που εμφανίζεται εξίσου και στα δύο τερματικά ακυρώνεται στην διαφορική μέτρησηΣε περιβάλλοντα με μεταβλητά δυναμικά εδάφους, μεγάλες διαδρομές καλωδίων ή παρακείμενες καλωδίες ισχύος εναλλασσόμενου ρεύματος, οι διαφορικές εισόδους βελτιώνουν σημαντικά την ακεραιότητα του σήματος σε σχέση με εναλλακτικές με ένα τέλος.

Ε4: Η αναλογική είσοδος διαβάζεται λανθασμένα, παρόλο που ο πομπός έχει επιβεβαιωθεί ότι είναι σε καλή κατάσταση.

Ελέγξτε τη διαμόρφωση της τάσης εισόδου (η τάση έναντι του ρεύματος) στις παραμέτρους της μονάδας.Βεβαιωθείτε ότι η τροφοδοσία βρόχου του πομπού είναι συνδεδεμένη και εντός της εμβέλειας. Για τη λειτουργία ρεύματος 4·20mA, μετρήσετε το πραγματικό ρεύμα βρόχου στα τερματικά της μονάδας με μέτρο mA· μια σωστή μέτρηση στα τερματικά με λανθασμένες ενδείξεις της μονάδας δείχνει σφάλμα της μονάδας.

Ε5: Πώς συνδέεται φυσικά το 1762-IF2OF2 με τον ελεγκτή MicroLogix;

Η ενότητα χρησιμοποιεί το καλώδιο ταινίας και τη σύνδεση που παρέχονται με τις ενότητες επέκτασης MicroLogix.Είναι snaps δίπλα στη βάση του ελεγκτή ή τη γειτονική ενότητα επέκτασης και συνδέεται μέσω της σύνδεσης λεωφορείου στην πλευρά τουΗ εγκατάσταση και η απομάκρυνση των μονάδων επέκτασης γίνεται μόνο με το ελεγκτή απενεργοποιημένο.
