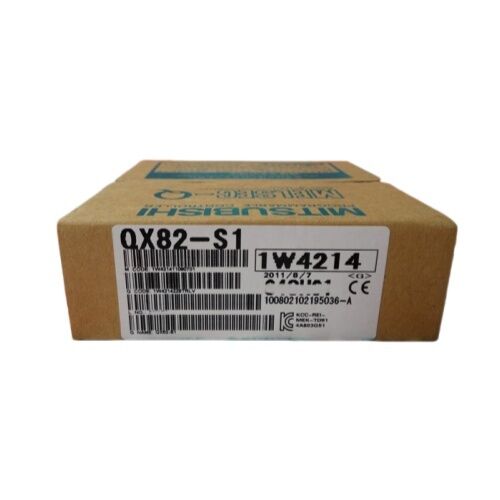

Μονάδα ψηφιακής εισόδου Mitsubishi QX82-S1

Αξιόπιστη μονάδα εισόδου συνεχούς ρεύματος 24V 64 σημείων για συστήματα PLC MELSEC-Q

Το Mitsubishi QX82-S1 είναι ένα υψηλής πυκνότηταςψηφιακή μονάδα εισόδουσχεδιασμένο για τηνΠλατφόρμα προγραμματιζόμενου ελεγκτή σειράς MELSEC-QΗ ενότητα αυτή είναι σχεδιασμένη για βιομηχανικά περιβάλλοντα αυτοματισμού που απαιτούν σταθερή απόκτηση σήματος και αποτελεσματική χρήση χώρου ντουλαπιού.64 ψηφιακά σημεία εισόδου, υποστηρίζει24V σήματα εισόδου συνεχούς τάσης, και είναι κατάλληλο για συστήματα ελέγχου όπου η ταχεία και αξιόπιστη επεξεργασία εισροών είναι απαραίτητη.

Με το...αρνητικό κοινό σχέδιο,32 μονάδες ανά κοινό, καιΣύνδεσμος 40 πιν x 2Το QX82-S1 είναι κατάλληλο για τον έλεγχο μηχανών, τα πάνελ αυτοματισμού εργοστασίου και τα ολοκληρωμένα συστήματα PLC που πρέπει να διαχειρίζονται μεγάλο αριθμό σημάτων εισόδου πεδίου σε ένα συμπαγές αποτύπωμα.

Σχεδιασμένο για σταθερή συλλογή εισροών σε εφαρμογές βιομηχανικού ελέγχου

Στα πρακτικά έργα αυτοματισμού, οι ενότητες εισόδου διαδραματίζουν κρίσιμο ρόλο στην παραλαβή σημάτων από κουμπιά, διακόπτες ορίων, αισθητήρες εγγύτητας και άλλες συσκευές πεδίου.Το QX82-S1 είναι κατασκευασμένο ειδικά για αυτή την εργασία, προσφέροντας24V DC ονομαστική τάση εισόδουκαι4 mA ονομαστικό ρεύμα εισόδου, συμβάλλοντας στη διατήρηση της σταθερής αναγνώρισης σήματος σε όλες τις τυποποιημένες βιομηχανικές ρυθμίσεις ελέγχου.

Η ενότητα αυτή υποστηρίζει επίσηςχρόνος απόκρισης εισόδου 0,1 / 0,2 / 0,4 / 0,6 / 1 ms, το οποίο επιτρέπει μεγαλύτερη ευελιξία κατά την αντιστοίχιση της συμπεριφοράς του ενότητας με τις απαιτήσεις απόκρισης της μηχανής ή της διαδικασίας.Αυτό το καθιστά μια κατάλληλη επιλογή για συστήματα όπου τόσο η ταχύτητα όσο και η σταθερότητα εισόδου έχουν σημασία.

Βασικά χαρακτηριστικά του προϊόντος

• 64 ψηφιακά σημεία εισόδουγια μεγαλύτερη δυναμικότητα σήματος σε μία μονάδα

• 24V DC ονομαστική τάση εισόδουγια κοινές βιομηχανικές εφαρμογές ελέγχου

• 4 mA ονομαστικό ρεύμα εισόδουγια τις απαιτήσεις πρότυπης ανίχνευσης σήματος

• Επιλέξιμοι χρόνοι απόκρισης: 0, 1 / 0, 2 / 0, 4 / 0, 6 / 1 ms

• Αρνητικός κοινός τύπος, με32 βαθμοί/κοινό

• Σύνδεσμος 40 πιν x 2για τη σύνδεση μονάδας

• Απομόνωση φωτοσύνδεσηςγια εσωτερική ηλεκτρική μόνωση

• βαθμός προστασίας IP2Xσύμφωνα με τον επίσημο κατάλογο προδιαγραφών

Γιατί να επιλέξετε το Mitsubishi QX82-S1

Για τους χρήστες που κατασκευάζουν ή συντηρούν συστήματα MELSEC-Q PLC, το QX82-S1 προσφέρει έναν πρακτικό συνδυασμόυψηλό αριθμό σημείων,επιλογές ρύθμισης ταχείας απόκρισης, καιαξιόπιστη συμβατότητα πλατφόρμας Mitsubishi ElectricΕίναι ιδιαίτερα χρήσιμο σε εφαρμογές όπου ο χώρος του πάνελ είναι περιορισμένος αλλά απαιτούνται πολλαπλά ψηφιακά κανάλια εισόδου.

Επειδή αποτελεί μέρος της οικογένειας MELSEC-Q, η ενότητα εντάσσεται φυσικά στις υπάρχουσες αρχιτεκτονικές αυτοματισμού της Mitsubishi και υποστηρίζει τυποποιημένο σχεδιασμό συστήματος PLC,βοηθώντας στη μείωση της πολυπλοκότητας της ολοκλήρωσης για τους μηχανικούς ελέγχου, ομάδες συντήρησης, και κατασκευαστές μηχανών.

Τυπικές εφαρμογές

Η ψηφιακή μονάδα εισόδου Mitsubishi QX82-S1 χρησιμοποιείται συνήθως σε:

• Συστήματα αυτοματισμού εργοστασίων με βάση τον PLC

• Μηχανές συσκευασίας και συναρμολόγησης

• Μεταγωγικές γραμμές και γραμμές επεξεργασίας υλικών

• Συλλογή σήματος από αισθητήρες σε βιομηχανικά πάνελ

• Έργα αναβάθμισης εξοπλισμού και έργα συντήρησης της σειράς Q της Mitsubishi

Οι περιπτώσεις χρήσης αυτές είναι σύμφωνες με την επίσημη θέση της ενότητας ωςΜονάδα εισόδου συνεχούς ρεύματος 64 σημείωνγια προγραμματιζόμενους ελεγκτές MELSEC-Q.

Τεχνικές προδιαγραφές

Όλες οι ανωτέρω προδιαγραφές βασίζονται στην επίσημη σελίδα προϊόντος της Mitsubishi Electric και στις αναφορές στο εγχειρίδιο χρήσης.

Γενικές ερωτήσεις

Ε: Για τι χρησιμοποιείται το Mitsubishi QX82-S1;
Α:Το QX82-S1 είναι μια ψηφιακή μονάδα εισόδου 64 σημείων που χρησιμοποιείται στα συστήματα Mitsubishi MELSEC-Q PLC για την παραλαβή σημάτων εισόδου πεδίου συνεχούς ρεύματος 24V από συσκευές όπως διακόπτες, αισθητήρες και επαφές ελέγχου.

Ε2: Είναι το QX82-S1 μια μονάδα εισόδου ή μια μονάδα εξόδου;
Α:Είναι έναψηφιακή μονάδα εισόδουΗ Mitsubishi το αναφέρει ως μονάδα εισόδου συνεχούς ρεύματος στη σειρά MELSEC-Q.

Ε3: Πόσα σημεία εισόδου έχει το QX82-S1;
Α:Η ενότητα παρέχει64 σημεία εισόδου, καθιστώντας το κατάλληλο για συστήματα που χρειάζονται υψηλότερη πυκνότητα εισόδου σε μία μόνο θέση PLC.

Ε4: Ποια τάση εισόδου υποστηρίζει το QX82-S1;
Α:Η ονομαστική τάση εισόδου είναι24 V συνεχής, με ονομαστικό ρεύμα εισόδου4 mAσύμφωνα με τις επίσημες προδιαγραφές της Mitsubishi.

Ε5: Είναι ρυθμιζόμενος ο χρόνος απόκρισης στο QX82-S1;
Α:Ο χρόνος απόκρισης εισόδου μπορεί να ρυθμιστεί σε0.10, 0.20, 0.40, 0.6, ή 1 ms, ανάλογα με τις απαιτήσεις της εφαρμογής.
