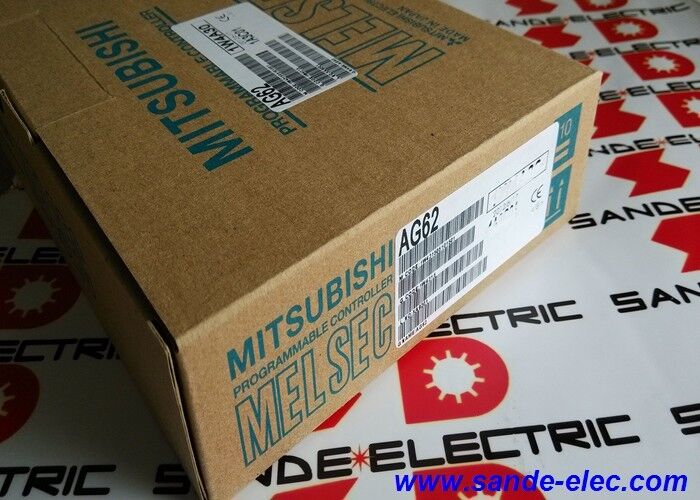

Μονάδα κάρτας Μονάδα Ε/Υ Απαγορευμένης Επικοινωνίας AG-62

AG62∙ Η Mitsubishi MELSEC-A Series Dummy Module ∙ QA65B / QA68B μονάδα βάσης επέκτασης / προστασία τρύπας / βίδες στερέωσης M4

Τι κάνει μια ψεύτικη μονάδα και γιατί οι κενές τρύπες χρειάζονται προστασία

Μια μονάδα βάσης επέκτασης MELSEC-A παρέχει πολλαπλές υποδομές για ενότητες που δέχονται ενότητες I/O, ειδικές λειτουργίες και κάρτες επικοινωνίας.είναι απίθανο να είναι γεμάτες όλες οι θέσεις σε βάση επέκτασης, είτε επειδή η αρχική εγκατάσταση δεν απαιτεί αυτή την χωρητικότητα, είτε επειδή ο χώρος είναι διατηρημένος για μελλοντική επέκταση.

Οι εκτεθειμένοι συνδετήρες συσσωρεύουν σκόνη, αγωγικά σωματίδια, υγρασία και σπαθί επεξεργασίας σε περιβάλλοντα παραγωγής.Αυτές οι μολυσματικές ουσίες μπορούν να γεφυρώσουν επαφές, υποβαθμίζουν την ακεραιότητα του σήματος στο λεωφορείο ή προκαλούν διαλείπουσες βλάβες που είναι δύσκολο να εντοπιστούν στην πηγή μόλυνσης.

Το ανδρείκελο AG62 γεμίζει τα κενά σημεία με ένα στερεό, σωστά αναλογικό κάλυμμα.Προστατεύει τον συνδετήρα και το κουμπί από την περιβαλλοντική μόλυνση χωρίς να επηρεάζει τη λειτουργία των εγκατεστημένων μονάδωνΤο λεωφορείο συνεχίζει να λειτουργεί κανονικά ∙ η ανδρείκελα καταλαμβάνει τον φυσικό χώρο αλλά δεν μεταφέρει ηλεκτρονικά στοιχεία και δεν αντλεί ενέργεια.

Βασικές προδιαγραφές

M4 Εγκατάσταση βιδών Η σωστή ροπή είναι σημαντική

Το AG62 στερεώνεται στην μονάδα βάσης με βίδες στερέωσης M4, σφιχτές σε 78 ̇ 118 N-cm. Αυτό το εύρος ροπής δεν είναι αυθαίρετο ̇ είναι το εύρος που:

• Παρέχει επαρκή δύναμη συμπίεσης για να κρατήσει το μοντέλο ανδρείκελο σταθερά στην τρύπα, έτσι ώστε να μην μπορεί να κουνιέται χαλαρά κάτω από δονήσεις
• Αποφεύγει υπερ-σφίξιμο που μπορεί να αφαιρέσει το νήμα M4 στην μονάδα βάσης του στερεωτικού αφεντικού

Χρησιμοποιήστε ένα καλυπτόμενο κατσαβίδι ροπής που έχει ρυθμιστεί στο μεσαίο σημείο (περίπου 100 N-cm) για συνεπή εγκατάσταση σε πολλαπλές μονάδες εικονικών.Οι ενότητες με χαμηλή πίεση σε περιβάλλοντα υψηλών δονήσεων μπορούν να λειτουργήσουν χαλαρά με την πάροδο του χρόνου και να πέσουν στην κοιλότητα της μονάδας βάσης.

Σενάρια εφαρμογής

Νέα εγκατάσταση με μερική φόρτιση I/O:Ένα σύστημα ελέγχου μηχανής εγκαθιστά μια βάση επέκτασης QA68B με τέσσερις μονάδες I/O, αφήνοντας τέσσερις τρύπες κενές.προστασία των συνδέσμων κατά τη λειτουργία της μηχανής σε περιβάλλον κοπής μετάλλων όπου υπάρχει ομίχλη ψυκτικού υγρού και σπαθί.

Σχεδιασμός μελλοντικής επέκτασηςΈνας μηχανικός σχεδιάζει να προσθέσει αναλογικές ενότητες εισόδου σε ένα σύστημα MELSEC-A στην επόμενη φάση ενός έργου.Οι εικονικές μονάδες AG62 προστατεύουν τις διατηρημένες θέσεις επέκτασης μέχρι να παραγγελθούν και να εγκατασταθούν οι μονάδες δεύτερης φάσης.

Προστασία απομακρυσμένης θήκης Ε/Υ:Ένα απομακρυσμένο ράφι I/O τοποθετείται κοντά σε μια μηχανή άλεσης. Ακόμη και πλήρως διαμορφωμένα ράφια I/O μερικές φορές έχουν αχρησιμοποίητες υποδοχές.

Γενικές ερωτήσεις

Ερώτηση 1: Η ανδρείκελλα AG62 θα λειτουργεί στις μονάδες βάσης MELSEC-Q ή MELSEC-iQ-R;

Το AG62 έχει σχεδιαστεί για τη σειρά MELSEC-A, ειδικότερα για τις μονάδες βάσης επέκτασης QA65B και QA68B.και διαμορφώσεις συνδέσμωνΟι εικονικές ενότητες για τις πλατφόρμες αυτές έχουν ξεχωριστούς αριθμούς εξαρτημάτων που είναι ειδικοί για τις σειρές Q και iQ-R.

Ε2: Η εγκατάσταση ενός AG62 επηρεάζει τη διεύθυνση ή το πρόγραμμα I/O του συστήματος;

Όχι, το AG62 δεν έχει ηλεκτρονικά, δεν αντλεί ρεύμα και δεν παράγει σήματα λεωφορείου.Το πρόγραμμα PLC και η διαμόρφωση διευθύνσεων I/O δεν επηρεάζονται από την παρουσία ή την απουσία μόντων εικονικώνΤο μόντελο εικονικής λειτουργίας είναι καθαρά μηχανικό γεμιστήρα χωρίς ηλεκτρική λειτουργία.

Ε3: Πόσες μονάδες AG62 μπορούν να εγκατασταθούν σε μία μονάδα βάσης QA65B ή QA68B;

Ο μέγιστος αριθμός των μονάδων AG62 σε μια ενιαία βάση ισούται με τον συνολικό αριθμό των slots στην βάση αυτή μείον τον αριθμό των ενεργών μονάδων I/O ή λειτουργίας που έχουν εγκατασταθεί.Όλες οι εναπομείναντες κενές θέσεις πρέπει να είναι εξοπλισμένες με ανδρείκελες AG62Δεν υπάρχει ηλεκτρικό όριο στον αριθμό των εικονικών μονάδων, που καταλαμβάνουν θέσεις χωρίς να συμβάλλουν στο φόρτωμα του backplane bus.

Ε4: Μπορεί η AG62 να χρησιμοποιηθεί στην κύρια μονάδα βάσης του CPU αντί για τις βάσεις επέκτασης;

Το AG62 προσδιορίζεται ως ανδρείκελο μονάδας βάσης επέκτασης.Επιβεβαιώνεται η συμβατότητα με το συγκεκριμένο μοντέλο κύριας μονάδας βάσης πριν από την τοποθέτηση Χρησιμοποιήστε τον κατάλογο ανταλλακτικών ή αξεσουάρ για την συγκεκριμένη κύρια μονάδα βάσης για να προσδιορίσετε το σωστό μοντέλο εικονικού για την εν λόγω μονάδα.

Ε5: Ποιο είναι το σωστό εργαλείο για τη σύσφιξη των βιδών στερέωσης AG62 M4 στην καθορισμένη ροπή;

Ένα τυπικό κατσαβίδι διασταύρωσης αριθ. 2 Phillips ή JIS αριθ. 2 ταιριάζει στις βίδες κεφαλής M4 που χρησιμοποιούνται συνήθως στις μονάδες MELSEC-A.να χρησιμοποιεί κατσαβίδι ροπής που έχει ρυθμιστεί σε 100 N-cm (μέση του εύρους 78-118 N-cm)Ένα χειροκίνητο κατσαβίδι ροπής που είναι κατάλληλο για τις συνδέσεις M4 είναι το σωστό εργαλείο ∙ δεν πρέπει να χρησιμοποιούνται ηλεκτρικά κατσαβίδια χωρίς έλεγχο ροπής, καθώς μπορούν να σφίξουν υπερβολικά εύκολα.
