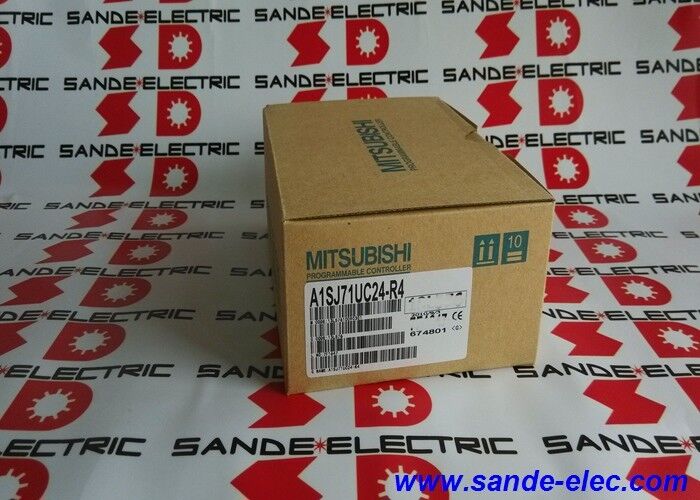

Μονάδα Mitsubishi A1SJ71UC24-R4 ή A1SJ71UC24R4

Mitsubishi A1SJ71UC24-R4 | Μονάδα σύνδεσης υπολογιστή MELSEC-A — RS-422/RS-485 / 0,3–19,2 kbps / 500 m / Τερματικό μπλοκ 2 τεμαχίων

Σειριακή επικοινωνία μεταξύ CPU MELSEC-A και εξωτερικών συσκευών

Το A1SJ71UC24-R4 είναι μια μονάδα σύνδεσης υπολογιστή για την πλατφόρμα MELSEC-A PLC της Mitsubishi — η μονάδα που προσθέτει ένα σειριακό κανάλι επικοινωνίας RS-422/RS-485 στο rack της σειράς A. Επιτρέπει στην CPU MELSEC-A να ανταλλάσσει δεδομένα με εξωτερικές συσκευές: υπολογιστές, τερματικά HMI, άλλα PLC και έξυπνα όργανα πεδίου που επικοινωνούν μέσω σειριακών συνδέσεων RS-422 ή RS-485.

Η μονάδα υποστηρίζει τόσο τη λειτουργία σύνδεσης υπολογιστή όσο και τη σύνδεση πολλαπλών σταγόνων. Η σύνδεση υπολογιστή συνδέει το PLC απευθείας με έναν κεντρικό υπολογιστή ή σύστημα SCADA, επιτρέποντας στον υπολογιστή να διαβάζει και να γράφει δεδομένα συσκευής PLC (μητρώα, επαφές, χρονόμετρα, μετρητές) χρησιμοποιώντας το αποκλειστικό πρωτόκολλο της Mitsubishi. Η σύνδεση πολλαπλών σταγόνων επιτρέπει σε ένα μόνο κανάλι επικοινωνίας να εξυπηρετεί πολλούς βοηθητικούς σταθμούς — υποστηρίζονται έως και 32 διευθύνσεις σταθμών σε ένα τμήμα RS-422/485.

Η ονομασία U στο A1SJ71UΤο C24-R4 προσδιορίζει την έκδοση εκτεταμένης ικανότητας. Εκτός από την τυπική λειτουργία σύνδεσης υπολογιστή, το UC24-R4 υποστηρίζει πρόσβαση σε συσκευές που επεκτείνονται από AnACPU, AnUCPU και A2US(H)CPU και πρόσβαση σε άλλους σταθμούς δικτύου MELSECNET/10 μέσω της συνδεδεμένης CPU. Αυτό το καθιστά συμβατό με ένα ευρύτερο φάσμα τύπων CPU MELSEC-A από το βασικό A1SJ71C24-R4.

Βασικές Προδιαγραφές

RS-422 και RS-485 — Απαιτούνται τερματικές αντιστάσεις στα τελικά σημεία γραμμής

Όταν ο A1SJ71UC24-R4 είναι ο πρώτος ή ο τελευταίος σταθμός σε ένα τμήμα διαύλου RS-422/485, πρέπει να συνδεθεί μια τερματική αντίσταση στα ζεύγη διαφορικών λήψης και μετάδοσης. Η σωστή τιμή εξαρτάται από τον τύπο καλωδίωσης:

• RS-422:330Ω, 1/4W μεταξύ RDA και RDB και μεταξύ SDA και SDB
• RS-485:110Ω, 1/2W μεταξύ RDA και RDB

Η έλλειψη ή η εσφαλμένη τιμή τερματισμού προκαλεί σφάλματα επικοινωνίας δεδομένων, ιδιαίτερα σε υψηλότερους ρυθμούς baud και μεγαλύτερες διαδρομές καλωδίου. Όλες οι συσκευές στο ίδιο τμήμα RS-422/485 πρέπει να χρησιμοποιούν το ίδιο πρότυπο επικοινωνίας — η μίξη συσκευών RS-422 και RS-485 σε ένα τμήμα δεν υποστηρίζεται.

Οι αριθμοί σταθμών ρυθμίζονται χρησιμοποιώντας τους διακόπτες αριθμού σταθμών στην πρόσοψη της μονάδας, με έγκυρο εύρος από 00 έως 31.

FAQ

Ε1: Ποια είναι η διαφορά μεταξύ A1SJ71UC24-R4 και A1SJ71C24-R4;

Και οι δύο είναι μονάδες σύνδεσης υπολογιστή MELSEC-A με διεπαφή RS-422/RS-485 και τις ίδιες φυσικές διαστάσεις. Το UC24-R4 (πρόθεμα U) προσθέτει δυνατότητα εκτεταμένης πρόσβασης: μπορεί να έχει πρόσβαση σε συσκευές από AnACPU, AnUCPU και A2US(H)CPU και υποστηρίζει επικοινωνία με άλλους σταθμούς MELSECNET/10. Για τύπους CPU πέρα ​​από το βασικό εύρος MELSEC-A, το UC24-R4 είναι η συμβατή επιλογή.

Ε2: Πόσες εξωτερικές συσκευές μπορούν να συνδεθούν σε ένα A1SJ71UC24-R4;

Η μονάδα υποστηρίζει έως και 32 διευθύνσεις σταθμών (00 έως 31) σε ένα τμήμα RS-422/485 σε διαμορφώσεις πολλαπλών σταγόνων. Στην πράξη, ο αριθμός των συσκευών περιορίζεται από το μήκος του καλωδίου (συνολικό τμήμα 500 m), τον επιλεγμένο ρυθμό baud και τη χωρητικότητα φορτίου της μονάδας δέκτη RS-485 των συνδεδεμένων συσκευών.

Ε3: Ποια πρωτόκολλα μετάδοσης υποστηρίζει το A1SJ71UC24-R4;

Η μονάδα υποστηρίζει μετάδοση full-duplex και half-duplex, τέσσερα αποκλειστικά πρωτόκολλα επικοινωνίας, λειτουργία χωρίς πρωτόκολλο για γενική σειριακή επικοινωνία και αμφίδρομη λειτουργία. Η επιλογή πρωτοκόλλου γίνεται μέσω διακοπτών στη μονάδα. Η λειτουργία χωρίς πρωτόκολλο επιτρέπει την ανάγνωση και την εγγραφή ακατέργαστων σειριακών δεδομένων από το πρόγραμμα PLC ladder, επιτρέποντας την επικοινωνία με συσκευές που δεν υποστηρίζουν το αποκλειστικό πρωτόκολλο της Mitsubishi.

Ε4: Μπορεί το A1SJ71UC24-R4 να επικοινωνήσει με συσκευές τρίτων κατασκευαστών που χρησιμοποιούν RS-485;

Ναι, χρησιμοποιώντας τη λειτουργία χωρίς πρωτόκολλο ή μια συμβατή παραλλαγή πρωτοκόλλου. Ειδικά για την επικοινωνία Modbus RTU, η παραλλαγή A1SJ71UC24-R4-S2 είναι η κατάλληλη επιλογή — προσθέτει αποκλειστική υποστήριξη Modbus RTU. Η βασική μονάδα R4 χρησιμοποιεί το αποκλειστικό πρωτόκολλο ή τη λειτουργία χωρίς πρωτόκολλο της Mitsubishi για προσαρμοσμένες σειριακές ανταλλαγές.

Ε5: Τι πρέπει να ελεγχθεί εάν η μονάδα εμφανίζει σφάλματα επικοινωνίας μετά την εγκατάσταση;

Βεβαιωθείτε ότι οι τερματικές αντιστάσεις έχουν τοποθετηθεί στον πρώτο και τον τελευταίο σταθμό στο τμήμα διαύλου RS-422/485 με τη σωστή τιμή αντίστασης. Επιβεβαιώστε ότι όλες οι συσκευές στο τμήμα είναι καλωδιωμένες με συνέπεια (όλα τα RS-422 ή όλα τα RS-485). Βεβαιωθείτε ότι οι ρυθμίσεις αριθμού σταθμού ταιριάζουν με τις προγραμματισμένες εκχωρήσεις διευθύνσεων. Ελέγξτε ότι η θωράκιση του καλωδίου είναι γειωμένη μόνο στο ένα άκρο και ότι το μήκος του καλωδίου δεν υπερβαίνει τα 500 μέτρα.
