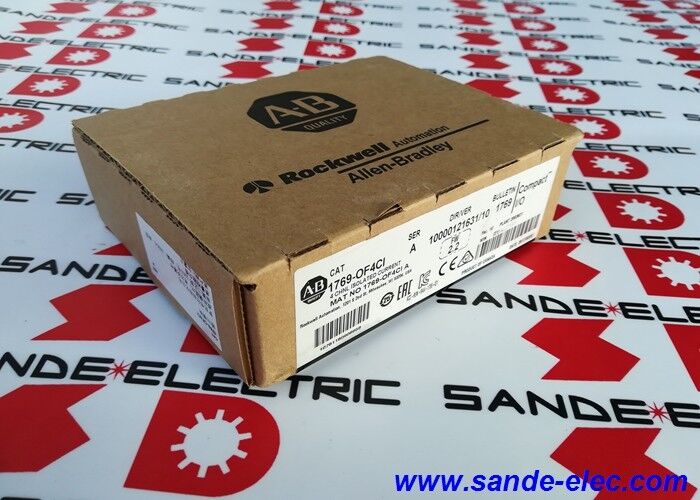

1769-OF4CI AB PLC Module 1769OF4CI

1769-OF4CI. Compact I/O 4-Channel Isolated Analog Current Output 420mA / 110ms / No Field Cal / EGU / PID / MicroLogix 1500 & CompactLogix Η ροή του ηλεκτρικού ρεύματος είναι πολύ χαμηλή.

Τέσσερα Ατομικά Απομονωμένα Αποτελέσματα

Όταν όλα τα τέσσερα φορτία συνδέονται με την ίδια κοινή, η τιμή της ανάλυσης είναι η τιμή της ανάλυσης.μια διαφορά τάσης κοινής λειτουργίας μεταξύ των κυκλωμάτων φορτίου εμφανίζεται σε όλη την έξοδο, μπορεί να δημιουργήσει ρεύματα κυκλώματος εδάφους που εμφανίζονται ως σφάλματα σήματος στους ενεργοποιητές.

Το 1769-OF4CI αντιμετωπίζει αυτό με μεμονωμένη απομόνωση καναλιών.Μια διαφορά δυναμικού εδάφους μεταξύ των τεσσάρων συσκευών πεδίου που συνδέονται με αυτή τη μονάδα δεν καταστρέφει την έξοδο κανάλουΓια εγκαταστάσεις στις οποίες οι συσκευές πεδίου, οι βαλβίδες ελέγχου, οι κινητήρες μεταβλητής συχνότητας, οι εντοπιστές θέσης έχουν διαφορετικές αναφορές γης σε όλα τα μηχανήματα ή διαδικασίες,μεμονωμένες εξόδους εξαλείφουν το hardware workaround των εξωτερικών απομονωτών σήματος.

Βασικές προδιαγραφές

Τέσσερις επιλογές μορφότυπου δεδομένων

Οι περισσότερες αναλογικές μονάδες εξόδου δέχονται έναν ακατέργαστο ακέραιο αριθμό από το πρόγραμμα και τον μετατρέπουν σε ρεύμα.Το 1769-OF4CI προσθέτει τρεις επιλογές μορφοποίησης υψηλότερου επιπέδου που επιτρέπουν στον προγραμματιστή να επιλέξει τον πιο φυσικό τρόπο για να εκφράσει το output setpoint:

Ακατέργαστη/αναλογική:Ένα 16-bit πλήρες αριθμό σχετίζεται απευθείας με το εύρος εξόδου.

Μηχανικές μονάδες (EGU):Το πρόγραμμα αποστέλλει την τιμή σε μηχανικές μονάδες bar, °C, m3/h ή σε οποιαδήποτε προσαρμοσμένη μονάδα.Το πρόγραμμα δεν απαιτεί υπολογισμό κλίμακας.

Μεγέθους για PID:Η έξοδος συνδέεται άμεσα με την έξοδο CV (μεταβλητή ελέγχου) της εντολής PID.Η μονάδα δέχεται την έξοδο του PID σε ποσοστό (0?? 100%) και τη μετατρέπει στο τρέχον εύρος η έξοδος της εντολής PID οδηγεί απευθείας την αναλογική έξοδο χωρίς πρόσθετη λογική κλιμάκωσης.

Ποσοστό πλήρους εύρους:Το πρόγραμμα αποστέλλει ένα ποσοστό (0?? 100%) και η μονάδα το μετατρέπει στο ρυθμισμένο εύρος ρεύματος.

Σενάρια εφαρμογής

Ελέγχος ροής σε πολλαπλές ζώνες:Τέσσερις βαλβίδες ελέγχου σε τέσσερις ανεξάρτητους κλάδους διαδικασίας, ο καθένας αναφερόμενος σε διαφορετικό δυναμικό εδάφους.Το 1769-OF4CI παρέχει μία απομονωμένη έξοδο ανά βαλβίδα ̇ καμία παρεμβολή μεταξύ των καναλιών ανεξάρτητα από τις πιθανές διαφορές μεταξύ των σωμάτων ενεργοποιητή βαλβίδας.

Πύκνοι θερμοκρασίας PID:Τέσσερις βρόχοι PID θερμοκρασίας ζώνης φούρνου σε μία έξοδο προγράμματος CompactLogix μέσω ενός ενιαίου 1769-OF4CI.Η μορφή Scaled-for-PID επιτρέπει στην έξοδο CV κάθε εντολής PID να οδηγεί απευθείας ένα κανάλι μονάδας χωρίς ενδιάμεση λογική κλιμάκωσης.

Μεικτές αναφορές ταχύτητας VFD:Τέσσερις κινητήρες μεταβλητής συχνότητας που λαμβάνουν αναλογικές αναφορές ταχυτήτων 4·20mA από μία μονάδα.Οι μονάδες κίνησης μπορεί να μοιράζονται κοινή τροφοδοσία εναλλασσόμενου ρεύματος, αλλά να έχουν διαφορετικές παραπομπές εδάφους σήματος.

Γενικές ερωτήσεις

Ε: Τα κανάλια 1769-OF4CI μπορούν να αναμειγνύουν σήματα 0-20mA και 4-20mA στην ίδια μονάδα;

Κάθε κανάλι μπορεί να ρυθμιστεί μεμονωμένα για το εύρος εξόδου 020mA ή 420mA.Το κανάλι 0 μπορεί να ρυθμιστεί σε 4·20mA για μια βαλβίδα ελέγχου, ενώ το κανάλι 1 ρυθμίζεται σε 0·20mA για διαφορετικό τύπο ενεργοποιητήΗ ρύθμιση της εμβέλειας πραγματοποιείται στη διαμόρφωση Ε/Ε της μονάδας μέσα στο λογισμικό προγραμματισμού.

Ε2: Ποια είναι η σημασία της βαθμολογίας απόστασης τροφοδοσίας ρεύματος 8;

Οι συμπαγείς μονάδες I/O αντλούν ενέργεια από την τοπική λεωφόρο ισχύος του ελεγκτή.Η απόσταση τροφοδοσίας ισχύος 8 δείχνει πόσο μακριά το 1769-OF4CI μπορεί να τοποθετηθεί από τη μονάδα τροφοδοσίας ενέργειας στην Compact I / O τράπεζαΗ υψηλότερη ονομασία σημαίνει μεγαλύτερη πρόσληψη ρεύματος από τη λεωφορεία ̇ το όριο θέσης εξασφαλίζει ότι η τάση της λεωφορείας στο slot της μονάδας παραμένει εντός των προδιαγραφών.Προγραμματίστε την θέση του σλατ ενότητας εντός της θήκης I/O Compact αναλόγως.

Ε3: Είναι ο 1769-OF4CI συμβατός προς τα πίσω με τους ελεγκτές της σειράς A και της σειράς B;

Οι δύο σειρές του 1769-OF4CI είναι λειτουργικά συμβατές με τους παραπάνω ελεγκτές (MicroLogix 1500 και CompactLogix).Η ονομασία της σειράς αντικατοπτρίζει την αναθεώρηση του υλικούΗ διαμόρφωση της διεπαφής προγραμματισμού και του μορφότυπου δεδομένων της ενότητας είναι η ίδια μεταξύ των σειρών.

Ε4: Ποιο μέτρο χαλκού πρέπει να χρησιμοποιείται με το 1769-OF4CI;

Η ενότητα προσδιορίζει καλώδιο Copper-90 AWG ̇ τυποποιημένο αγωγό χαλκού για κατηγορία θερμοκρασίας μόνωσης 90 °C.Η επιλογή του μεγέθους AWG εξαρτάται από το μήκος της διαδρομής του καλωδίου και την αποδεκτή πτώση τάσης πάνω από τον βρόχο 4·20mAΓια τυπικές διαδρομές από όργανο σε πάνελ έως 300 μέτρα, συνήθως χρησιμοποιείται στερεός ή ράβδος αγωγός χαλκού AWG 18 έως AWG 22.Χρησιμοποιείστε προστατευμένο καλώδιο στρεβλωμένου ζεύγους για την καλωδίωση αναλογικού σήματος για την ελαχιστοποίηση των παρεμβολών EMC.

Ε5: Για ποιο σκοπό χρησιμοποιείται η αντικαταστατική πόρτα 1769-RD;

Το 1769-RD είναι το αντικαταστατικό κάλυμμα πόρτας για το μπροστινό κάλυμμα πρόσβασης του 1769-OF4CI.Η μπροστινή πόρτα καλύπτει τα τερματικά καλωδίων της μονάδας όταν είναι κλειστά και προστατεύει από τυχαία επαφή ή μόλυνσηΕάν η πόρτα είναι κατεστραμμένη ή σπασμένη, το 1769-RD παρέχει μια άμεση αντικατάσταση που αποκαθιστά τη μηχανική προστασία της μονάδας χωρίς να αντικαθίσταται ολόκληρη η μονάδα.
