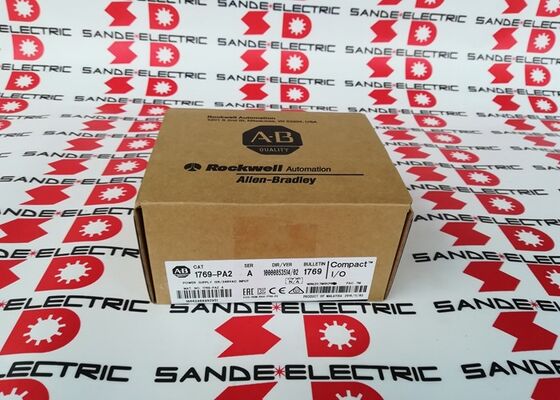

Νέο AB 1769-PA2 CompactLogix τροφοδοσία 1769PA2 σε κουτί

Αλέν-Μπράντλεϊ 1769-PA2 ∙ Η συμπαγή μονάδα τροφοδοσίας ∙ 85 ∙ 265V AC / 2.0A @ 5V DC / 0.8A @ 24V DC / 16-Μονούλη χωρητικότητας

Ηλεκτρική τροφοδοσία για το 1769 Compact I/O Bank

Το 1769-PA2 είναι η μονάδα τροφοδοσίας ισχύος μετατροπής εισόδου για το σύστημα I/O 1769 Compact της Allen-Bradley.Κάθε τράπεζα 1769 Compact μονάδων I/O απαιτεί τροφοδοσία αυτό είναι το μοντέλο που μετατρέπει το δίκτυο τροφοδοσίας AC του πάνελ σε 5V DC και 24V DC που απαιτούν οι Compact μονάδες I/O λειτουργούν.

Η παροχή ενέργειας είναιΔιορισμός απόστασης μονάδας 8καθορίζει το εύρος της κατανομής της ισχύος: έως 8 μονάδες I/O αριστερά και 8 δεξιά ̇ συνολικά 16 μονάδες ανά τράπεζα τροφοδοσίας.ή όταν η ισχύς υπερβαίνει τα 16 μονάδες, προστίθεται μια πρόσθετη παροχή ενέργειας για την επέκταση της τράπεζας.

Το ρεύμα εξόδου κατανέμεται μεταξύ δύο σιδηροτροχιών:2.0A σε 5V DCτροφοδοτεί τη λογική της μονάδας και την επικοινωνία με το backplane (το ηλεκτρονικό σύστημα της μονάδας Ε/Υ).0.8A με 24V DCσυσκευές πεδίου συνεχούς ρεύματος 24V και κυκλώματα εξόδου που συνδέονται με τις μονάδες Ε/Υ.Κάθε μονάδα στη δεξαμενή αντλεί από τις δύο σιδηροτροχιές σύμφωνα με τις προδιαγραφές της. Η συνολική αντλία σε όλες τις μονάδες της δεξαμενής δεν πρέπει να υπερβαίνει τα όρια αυτά σε καμία από τις δύο σιδηροτροχιές..

A wide input voltage range (85–265V AC) and a recessed slide switch for selecting 120V or 240V nominal operation makes the 1769-PA2 compatible with both North American and international panel supply standards without additional transformers.

Βασικές προδιαγραφές

Σύνδεση με το πίσω πλάνο Χωρίς καλώδια

Το 1769-PA2 συνδέεται με το 1769 Compact I/O backplane μέσω ενός μηχανισμού κλειδώματος με γλώσσα και αυλάκι που είναι ενσωματωμένος στις αριστερές και δεξιές πλευρές της μονάδας.Η μονάδα διακινάται και κλειδώνεται στη γειτονική μονάδα I/O ή στον ελεγκτήΟι συνδέσεις ηλεκτρικής ενέργειας και λεωφορείου γίνονται μέσω αυτών των πλευρικών συνδέσεων.ή η καλωδίωση μεταξύ των μονάδων απαιτείται για τη διανομή ισχύος εντός της τράπεζας.

Αυτός ο ίδιος μηχανισμός πλευρικών συνδέσμων επιτρέπει στην παροχή ενέργειας να κατανέμει ισχύ και στις δύο κατευθύνσεις στις μονάδες I/O που είναι εγκατεστημένες στην αριστερή και στην δεξιά πλευρά της ταυτόχρονα,έως την ονομαστική απόσταση 8 μονάδων ανά πλευρά.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ 1769-PA2 και 1769-PA4;

Και τα δύο είναι πηγές ρεύματος AC-input 1769 Compact I/O. Το PA2 παρέχει 2.0A σε 5V DC και 0.8A σε 24V DC. Το PA4 παρέχει 4.0A σε 5V DC και 2.0A σε 24V DC ∙ διπλάσια ισχύ.Χρησιμοποιήστε το PA4 για μεγαλύτερες τράπεζες με υψηλότερη συνολική αντλία ρεύματος μονάδας, ή όταν η απαίτηση ισχύος πεδίου συνεχούς ρεύματος 24V υπερβαίνει τους 0,8A. Πριν από την καθορισμό, υπολογίζεται η συνολική κατανάλωση 5V και 24V όλων των μονάδων της τράπεζας.

Ε2: Πώς γίνεται η επιλογή εισόδου 120V/240V στο 1769-PA2;

Ένας ενσωματωμένος διακόπτης διακυβέρνησης στο μπροστινό ή το πάνω μέρος του μοντέλου (που είναι προσβάσιμος με κατσαβίδι για να αποφεύγεται η τυχαία ανάκαμψη) επιλέγει μεταξύ 120V και 240V ονομαστικής εισόδου AC.Ελέγξτε και ρυθμίστε αυτό το διακόπτη για να ταιριάζει με την τάση τροφοδοσίας του πάνελ πριν από τη σύνδεση της ηλεκτρικής ενέργειαςΤο ευρύ εύρος εισόδου κυμαινόμενου ρεύματος 85­265 V σημαίνει ότι η μονάδα ανέχεται σημαντικές διακυμάνσεις τάσης γύρω από οποιαδήποτε ονομαστική ρύθμιση.

Ε3: Η τράπεζα διαθέτει 10 μονάδες I/O. Μπορεί ένα 1769-PA2 να τις τροφοδοτήσει όλες;

Η ονομαστική απόσταση 8 μονάδων ανά πλευρά περιορίζει την φυσική εμβέλεια της παροχής ενέργειας, όχι μόνο την ισχύ.η 9η και η 10η μονάδες υπερβαίνουν την ονομαστική απόσταση και ενδέχεται να μην λαμβάνουν επαρκή ισχύ.. Τοποθετήστε την παροχή ενέργειας εντός 8 μονάδων της πιο μακρινής μονάδας σε οποιαδήποτε κατεύθυνση, ή προσθέστε μια δεύτερη παροχή ενέργειας για να επεκτείνετε την τράπεζα.0A σε 5V DC ή 0.8A σε 24V DC, ελέγξτε και τον τρέχοντα προϋπολογισμό.

Ε4: Έχει το 1769-PA2 προστασία από υπερφόρτωση ή βραχυκύκλωμα;

Ναι. Μια εσωτερική ασφάλεια (Wickmann 19195-3.15A ή ισοδύναμη) παρέχει προστασία από βραχυκύκλωμα και υπερφόρτωση στην είσοδο εναλλασσόμενου ρεύματος.Εάν η ασφάλεια εκραγεί από ένα σφάλμα ανωτέρωΠροτού εγκαταστήσετε μια μονάδα αντικατάστασης, εξετάστε την αιτία του υπερφόρτωσης ή του βραχυκύκλωματος.

Ε5: Είναι το 1769-PA2 συμβατό με τα συστήματα CompactLogix και MicroLogix;

Το 1769-PA2 τροφοδοτεί 1769 Compact I/O μονάδες τόσο στις διαμορφώσεις CompactLogix όσο και MicroLogix 1500. Compact I/O expansion banks require a 1769 power supply unless the modules are mounted directly adjacent to the MicroLogix 1500 base unit (which provides its own power to the directly adjacent modules)Επιβεβαιώστε τις ειδικές απαιτήσεις τροφοδοσίας από την τεκμηρίωση σχεδιασμού συστήματος MicroLogix 1500 ή CompactLogix.
