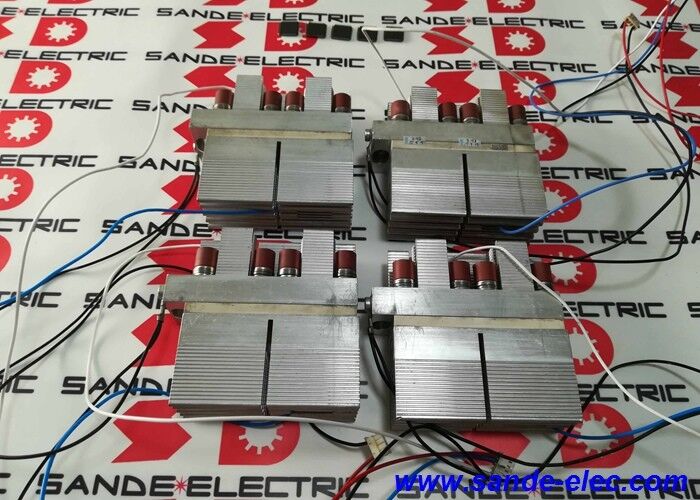

Νέος ΣΕΜΙΚΡΟΝ Ενίσχυση Μονάδα Σιλικόνης Ελεγχόμενο Επανόρθωση SKKQ560/14E

SKKQ560/14E∙ Σεμικρόνο ΣΕΜΙΣΤΑΡΤ Αντι-παράλληλος θυρίστορας εναλλασσόμενος διακόπτης ∙ 1400V / 560A / ενισχυτική πύλη / επαφή πίεσης / C11 / βίδα / μαλακά ξεκινήματα

Αντι-παράλληλοι θυρίστορες. Πώς λειτουργεί ένας διακόπτης εναλλακτικού ρεύματος

Ένας μοναδικός θυρίστορας διεξάγει ρεύμα μόνο σε μία κατεύθυνση ∙ ανάβει όταν ενεργοποιείται και σβήνει όταν το ρεύμα αντιστρέφεται φυσικά.Το ρεύμα εναλλάσσεται κάθε μισό κύκλοΟ έλεγχος και των δύο ημικύκλων απαιτεί δύο θυρίστορες: έναν για θετικούς ημικύκλους, έναν για αρνητικούς.Η σύνδεσή τους σε αντι-παράλληλο (καθοδική από την μία στην ανοδική από την άλλη) δημιουργεί έναν διακόπτη εναλλασσόμενης ροής (AC switch) ∙ έναν αμφίδρομο ελεγχόμενο διακόπτη που διεξάγει και στις δύο κατευθύνσεις κατόπιν ζήτησης.

Το SKKQ560/14E συγκεντρώνει και τους δύο θυρίστορες σε ένα μικρό μοντέλο, δύο θυρίστορες, δύο συνδέσεις πύλης, ένα κιβώτιο.τρεις μονάδες SKKQ (μία ανά φάση) αντικαθιστούν έξι ξεχωριστούς θυρίστορες που διαφορετικά θα απαιτούσαν μεμονωμένη τοποθέτησηΗ μορφή της ενότητας μειώνει τον αριθμό των εξαρτημάτων, την πολυπλοκότητα της καλωδίωσης και τον χρόνο συναρμολόγησης στο τμήμα ισχύος.

Βασικές προδιαγραφές

Εφαρμογή μαλακής εκκίνησης Τρεις ενότητες, τρεις φάσεις

Σε ένα τριστάσιο τυπικό μηχάνημα μαλακού εκκίνησης, μια μονάδα SKKQ είναι καλωδιωμένη σε σειρά με κάθε φάση της τροφοδοσίας του κινητήρα.

• Φάση L1: Μία μονάδα SKKQ ελέγχει το ρεύμα στο τερματικό του κινητήρα U
• Φάση L2: Μία μονάδα SKKQ ελέγχει το ρεύμα στο τερματικό του κινητήρα V
• Φάση L3: Μία μονάδα SKKQ ελέγχει το ρεύμα στο τερματικό του κινητήρα W

Με τη μεταβολή της γωνίας ενεργοποίησης των θρυλιστών (πόσο αργά σε κάθε μισό κύκλο ενεργοποιούνται), ο μαλακός εκκινήτης ρυθμίζει την αποτελεσματική τάση RMS που εφαρμόζεται στον κινητήρα.η γωνία πυροδότησης είναι μεγάλη (αργή ενεργοποίηση = χαμηλή RMS) και ο κινητήρας λαμβάνει μειωμένη τάσηΚαθώς ο κινητήρας επιταχύνεται, η γωνία πυροδότησης μειώνεται προοδευτικά μέχρις ότου οι θυρίστορες πυροδοτούνται σε γωνία μηδενικής τάσης (πλήρης τάσης) και ο κινητήρας λειτουργεί σε τάση γραμμής.

Οι τρεις ενότητες SKKQ560/14E καλύπτουν τα χαρακτηριστικά εκκίνησης του κινητήρα που εξαρτώνται από το ονομαστικό ρεύμα του κινητήρα και τον κύκλο λειτουργίας.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ των μονάδων θυρίστορα SKKQ και SKKT/SKKE της Semikron;

Η ονομασία SKKQ υποδηλώνει ένα αντιπαράλληλο ζευγάρι δύο θρυστήρων που αντιτίθενται ο ένας στον άλλο για αμφίδρομη (AC) μετάβαση.Η ονομασία SKKT υποδηλώνει συνήθως ζεύγος θυρίστορα-θυρίστορα ή θυρίστορα-διόδια σε σειρά ή παράλληλη διαμόρφωση για εφαρμογές μετατροπέα συνεχούς ρεύματος. SKKE υποδηλώνει ζεύγος θυρίστορα-διόδιας. Επιλέξτε SKKQ για εφαρμογές εναλλασσόμενου διακόπτη (μαλακούς εκκινητές, ελεγκτές ισχύος εναλλασσόμενου ρεύματος). Επιλέξτε SKKT ή SKKE για εφαρμογές διορθωτή ή μετατροπέα συνεχούς ρεύματος.

Ε2: Ποιο ψεκαστήρα θερμότητας απαιτείται για το SKKQ560/14E σε εφαρμογή μαλακής εκκίνησης;

Η δέσμη C11 απαιτεί θερμοκύκλωμα επίπεδης επιφάνειας με το κατάλληλο σχέδιο τοποθέτησης βίδες.θερμοκρασία περιβάλλοντος στο εσωτερικό του περίβληματος, και την απώλεια ισχύος του θυρίστορα στο ειδικό προφίλ ρεύματος λειτουργίας και γωνίας πυροδότησης.Χρησιμοποιήστε τα εργαλεία θερμικού σχεδιασμού της Semikron ή τα γραφήματα απώλειας ισχύος του δελτίου δεδομένων της συσκευής για τον υπολογισμό της ελάχιστης προδιαγραφής απορροφητή θερμότητας για την εφαρμογή-στόχο.

Ε3: Πόσες μονάδες SKKQ560/14E χρειάζονται για ένα τριστάσιο μαλακό εκκινητή;

Κάθε μονάδα χειρίζεται τόσο τους θετικούς όσο και τους αρνητικούς μισούς κύκλους του ρεύματος φάσης της μέσω του αντι-παράλληλου ζεύγους θυρίστορων.Για μηχανοκίνητους τρεις φάσεις με μαλακή εκκίνηση με την τυποποιημένη σύνδεση φάσης σε γραμμή, τρεις μονάδες SKKQ και τα συναφή κυκλώματα οδηγού πύλης τους αποτελούν το πλήρες τμήμα ισχύος.

Ε4: Ποια είναι η σημασία της ονομαστικής τάσης 1400V (14E) σε μια τυποποιημένη εφαρμογή τροφοδοσίας με ηλεκτρικό δίκτυο;

Το τυποποιημένο βιομηχανικό δίκτυο στην Ευρώπη και την Ασία είναι 400V AC γραμμή προς γραμμή (690V σε ορισμένες εφαρμογές).Ένας γενικός κανόνας για την επιλογή της τάσης του θυρίστορα είναι να μειωθεί η επαναλαμβανόμενη τάση κορυφής σε περίπου 50% της ονομαστικής τάσης VDRM της συσκευής.Για το SKKQ560/14E σε 1400V, αυτό δίνει μια μειωμένη τάση λειτουργίας περίπου 700V ∙ καλύπτοντας άνετα το δίκτυο 400V, με περιθώριο για μεταβατικές παροχές και κορυφές μετατροπής.Το χαρακτηριστικό 1400V παρέχει επαρκές περιθώριο ασφάλειας για εφαρμογές 480V (Βόρεια Αμερική) και 600V.

Ε5: Μπορεί το SKKQ560/14E να χρησιμοποιηθεί σε εφαρμογές ελεγκτή ισχύος εναλλασσόμενου ρεύματος (ελεγκτής τάσης εναλλασσόμενου ρεύματος) πέρα από την απαλή εκκίνηση;

Ναι, οι αντιπαράλληλες μονάδες του θυρίστορα της σειράς SEMISTART δεν περιορίζονται σε μηχανοκίνητους μαλακούς εκκινητές.ηλεκτρολυτικός έλεγχος διαδικασιών, αντιδραστική αντιστάθμιση ισχύος ̇ χρησιμοποιεί επίσης ζεύγη αντιπαράλληλων θυρίστορων με έλεγχο γωνίας πυροδότησης.Η ίδια μονάδα που παρέχει μαλακή εκκίνηση για έναν κινητήρα μπορεί να χρησιμοποιηθεί ως ελεγκτής γωνίας φάσης για αντίστατο φορτίο με την ίδια τάση και ισχύ.
